ECO TRACK Kolejnicová lišta 2 m DALI 7360103 LED2

Detailní popis produktu

Dokumentace ke stažení

ECO TRACK 2 m – hliníková DALI lišta, IP 20, RAL 9011, 220–240 V AC

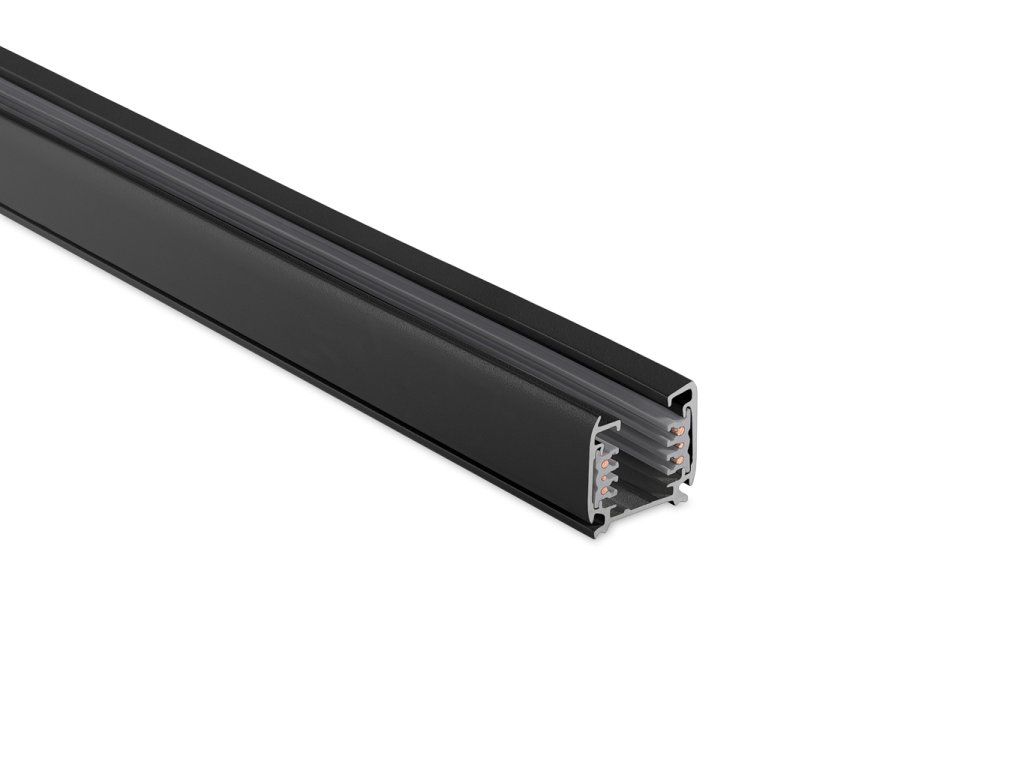

Třífázová kolejnicová lišta LED2 ECO TRACK v délce 2 000 mm je základem flexibilního světelného systému s DALI řízením. Profil je vyroben z extrudovaného hliníku s matným práškově lakovaným povrchem v černé barvě RAL 9011 – povrch tlumí odlesky a zapadá do minimalistických interiérů. Na čelním řezu jsou patrné čtyři měděné vodicí kontakty uložené v oddělených drážkách plastového izolátoru, což zajišťuje bezpečné a spolehlivé přenášení proudu po celé délce lišty. Robustní průřez profilu nabízí torzní tuhost a přesné vedení adaptérů kolejnicových svítidel. Lišta pracuje na napájení 220–240 V AC / 50–60 Hz, třída ochrany 1 a krytí IP 20 předurčují produkt pro instalace v suchých interiérech – galerie, showroomy, obchody s módou, kanceláře nebo rezidenční projekty. Systém ECO TRACK od LED2 je kompatibilní s DALI stmívači, které umožňují precizní scénické řízení osvětlení.

Proč zvolit ECO TRACK LED2?

• DALI stmívání: Nativní podpora DALI sběrnice umožňuje individuální adresaci a programování světelných scén bez dodatečných převodníků.
• Délka 2 000 mm: Standardní délka 2 m snižuje počet spojů při instalaci a umožňuje propojování do delších tras pomocí příslušenství.
• Hliníkový profil RAL 9011: Extrudovaný hliník s práškovým lakem RAL 9011 odolává mechanickému namáhání a zachovává estetiku černých interiérů.
• Napájení 220–240 V AC: Přímé připojení na síťové napětí 220–240 V / 50–60 Hz bez transformátoru zjednodušuje elektroinstalaci.

Technická specifikace

Pro architekty a projektanty

Lišta ECO TRACK od LED2 je navržena jako součást uceleného kolejnicového systému, pro který jsou dostupné technické podklady včetně rozměrových výkresů a 3D modelů vhodných pro import do návrhových nástrojů jako Dialux nebo Relux. Průřezový profil s přesnými vnějšími rozměry umožňuje správný výpočet světelného toku i rozmístění svítidel podél trasy. Kompatibilita s DALI sběrnicí zaručuje snadné začlenění do systémů řízení budov (BMS) a splnění požadavků normy EN 15193 na energeticky úsporné řízení osvětlení. Černá varianta RAL 9011 je specificky vhodná pro projekty, kde je lišta viditelnou součástí architektonického detailu – retail, muzea nebo kancelářský open space. Třída ochrany I a krytí IP 20 musí být zohledněny při výběru místnosti dle ČSN 33 2000-7-701. Veškeré dostupné technické dokumenty ke stažení naleznete na stránce produktu na webu led2.cz.

Časté dotazy

Jaký stmívací systém ECO TRACK podporuje?

Lišta ECO TRACK 7360103 od LED2 podporuje stmívání prostřednictvím DALI (Digital Addressable Lighting Interface) sběrnice. DALI umožňuje digitální adresaci každého svítidla zvlášť, skupinové scény i plynulé stmívání v rozsahu typicky 0–100 % světelného toku bez blikání. Pro funkci DALI je nutný kompatibilní DALI ovladač nebo řídicí systém připojený k instalaci. Systém nevyžaduje samostatný napěťový transformátor – lišta pracuje přímo na síťovém napětí 220–240 V AC. TRIAC ani 0–10 V stmívání tato lišta nepodporuje, proto je třeba volit odpovídající svítidla a ovladače s DALI protokolem.

Je ECO TRACK vhodný do koupelny nebo vlhkých prostor?

Lišta ECO TRACK 7360103 má krytí IP 20, které ji chrání pouze před dotykem prstů s aktivními částmi, nikoli před vlhkostí nebo stříkající vodou. Produkt je určen výhradně pro suché interiérové prostory – kanceláře, galerie, obchody, rezidenční místnosti bez zvýšené vlhkosti. Instalace v koupelnách, sprchových koutech, bazénových halách ani v exteriéru není přípustná. Pro vlhké prostory je třeba volit lišty s krytím minimálně IP 44 nebo vyšším. Třída ochrany I předpokládá povinné uzemnění instalace.

Lze lišty ECO TRACK spojovat do delších tras?

Ano, lišty ECO TRACK délky 2 000 mm lze propojovat pomocí originálního příslušenství LED2 – přímých spojek (straight connectors), rohových nebo T-spojek – do libovolně dlouhých tras. Při plánování je nutné dodržet maximální zatížení DALI smyčky a celkový příkon připojených svítidel dle specifikace použitého napájecího zdroje nebo jistícího prvku. Každý spoj musí zajistit elektrickou kontinuitu všech 4 vodičů viditelných v průřezu profilu. Rozměry balení 2 020 × 36 × 32 mm usnadňují logistiku i skladování při větších projektech.
