ECO TRACK LEFT LIVE END Napájecí přívod DALI 7360303 LED2

Detailní popis produktu

Dokumentace ke stažení

ECO TRACK LEFT LIVE END – DALI, 220–240 V AC, IP 20, PC, RAL 9011

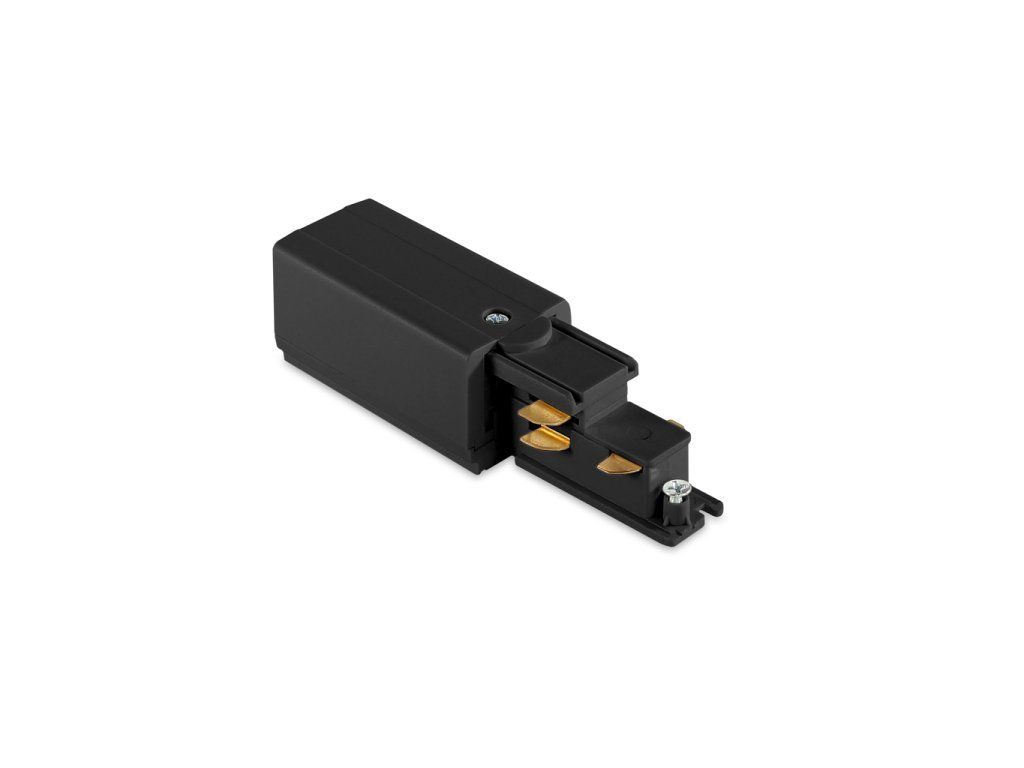

Levý napájecí přívod ECO TRACK zajišťuje bezpečné připojení lištového systému k síti 220–240 V AC s nativní podporou DALI. Díl je tvarován jako kompaktní obdélníkový modul z polykarbonátu (PC) v matné černé barvě RAL 9011. Na fotografii je patrné precizní mechanické provedení: šroubované uchycení na těle modulu a dvojice zlatých kontaktních pružin v konektorové části zajišťují pevný a vodivý spoj s vodícími lištami ECO TRACK. Robustní konstrukce odolává mechanickým nárazům při montáži a zaručuje dlouhodobě stabilní elektrické spojení. Přívod je navržen výhradně pro levostranné připojení napájení – v souladu s instalační logikou systému LED2 ECO TRACK. Třída ochrany I a krytí IP 20 jej předurčují pro suché interiérové prostory: prodejny, galerie, showroomy, kanceláře nebo obytné místnosti.

Proč zvolit ECO TRACK LED2?

• Nativní DALI stmívání: Přívod umožňuje zapojení celé lišty do sítě DALI, což otevírá cestu k adresovatelné regulaci každého svítidla na liště individuálně – bez dodatečných adaptérů.
• Napájení 220–240 V AC / 50–60 Hz: Standardní síťové napájení 220–240 V zajišťuje přímou kompatibilitu s evropskou elektroinstalací bez potřeby transformátoru.
• Materiál PC (polykarbonát): Kryt z polykarbonátu nabízí vysokou mechanickou odolnost a elektrickou bezpečnost odpovídající třídě ochrany I.
• Levé provedení (LEFT): Jednoznačné určení strany přívodu usnadňuje projektování symetrických i asymetrických lištových sestav v rámci ekosystému ECO TRACK.

Technická specifikace

Pro architekty a projektanty

Napájecí přívod ECO TRACK LEFT LIVE END od LED2 je výchozím prvkem každé DALI lištové instalace, kde je napájení vedeno zleva. Při projektování osvětlení v aplikacích Dialux nebo Relux je nutné zahrnout tento vstupní člen do schématu rozváděče jako bod připojení DALI sběrnice – přívod nativně podporuje protokol DALI bez externího převodníku. Technická dokumentace ke stažení na www.led2.cz zahrnuje výkresovou dokumentaci a montážní pokyny pro celý systém ECO TRACK. Modulární architektura systému dovoluje kombinovat přívody, spojky, rohové a T-kusy v jednom projektu. Díl se dodává v master packu po 50 kusech, což usnadňuje zásobování větších instalací – například obchodních center nebo kancelářských open space prostor. Třída ochrany I a krytí IP 20 definují použití výhradně v suchých interiérech; pro vlhké prostory je nutné zvolit alternativní systém s vyšším krytím.

Časté dotazy

Jaký stmívací systém ECO TRACK LEFT LIVE END podporuje?

Přívod ECO TRACK LEFT LIVE END (SKU 7360303) podporuje výhradně protokol DALI. DALI (Digital Addressable Lighting Interface) umožňuje adresovatelné řízení každého svítidla na lišti individuálně prostřednictvím DALI řadiče nebo řídicího systému budovy (BMS). Přívod nevyžaduje žádný externí převodník – DALI sběrnici lze připojit přímo do instalace. Pokud váš projekt vyžaduje jiný typ stmívání (například TRIAC nebo push-dim), zvolte odpovídající variantu přívodu z portfolia LED2 ECO TRACK.

Je ECO TRACK LEFT LIVE END vhodný do koupelny nebo vlhkých prostor?

Ne. Přívod ECO TRACK LEFT LIVE END disponuje krytím IP 20, které jej omezuje výhradně na suché interiérové prostory – prodejny, galerie, kanceláře, obytné místnosti nebo showroomy. Krytí IP 20 nezajišťuje ochranu před stříkající nebo kapající vodou, a proto instalace v koupelnách, sprchách, venkovních podloubích nebo jiných vlhkých prostředích není přípustná. Pro vlhké prostory vybírejte systémy s krytím minimálně IP 44 nebo vyšším.

Co znamená označení LEFT u tohoto napájecího přívodu?

Označení LEFT určuje stranu, ze které je přiváděno síťové napájení 220–240 V AC do lišty systému ECO TRACK. Levý přívod se osazuje na levý konec lišty při pohledu čelně na instalaci. Pro pravostranné připojení napájení existuje samostatný díl RIGHT LIVE END ve stejném ekosystému LED2 ECO TRACK. Správná volba strany přívodu je klíčová pro správnou funkci systému a musí odpovídat poloze elektroinstalační krabice nebo kabelového výstupu ve stropě či stěně.
