ECO TRACK 3 m DALI – třífázová lišta RAL 9003, IP 20, 220–240 V AC

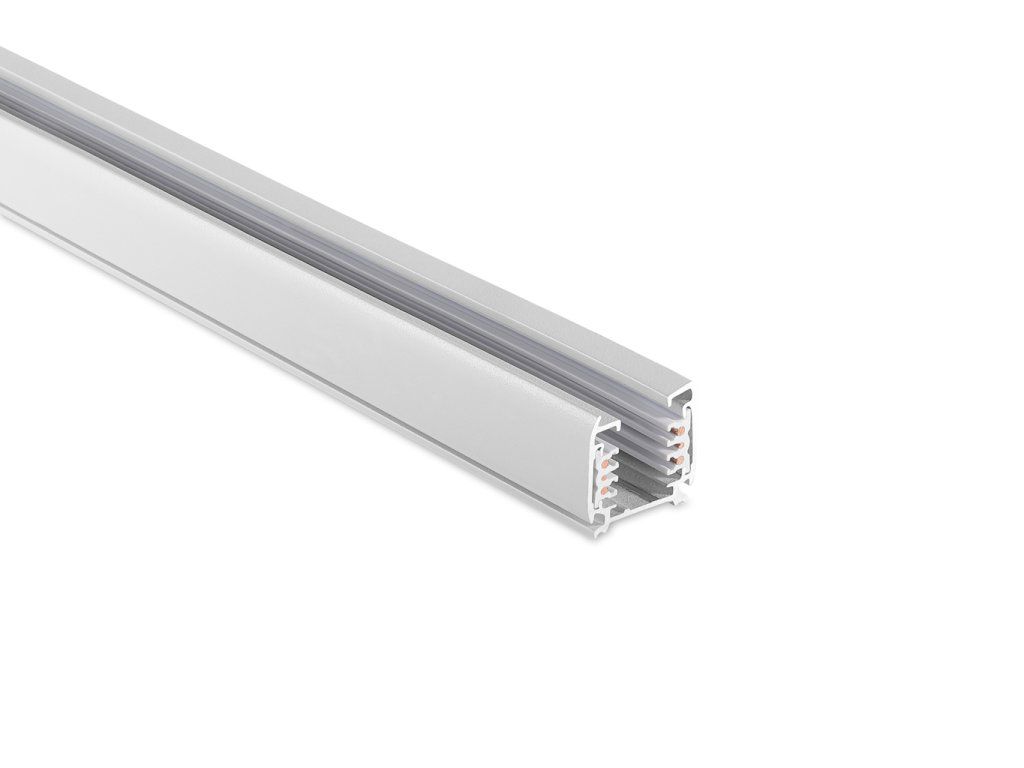

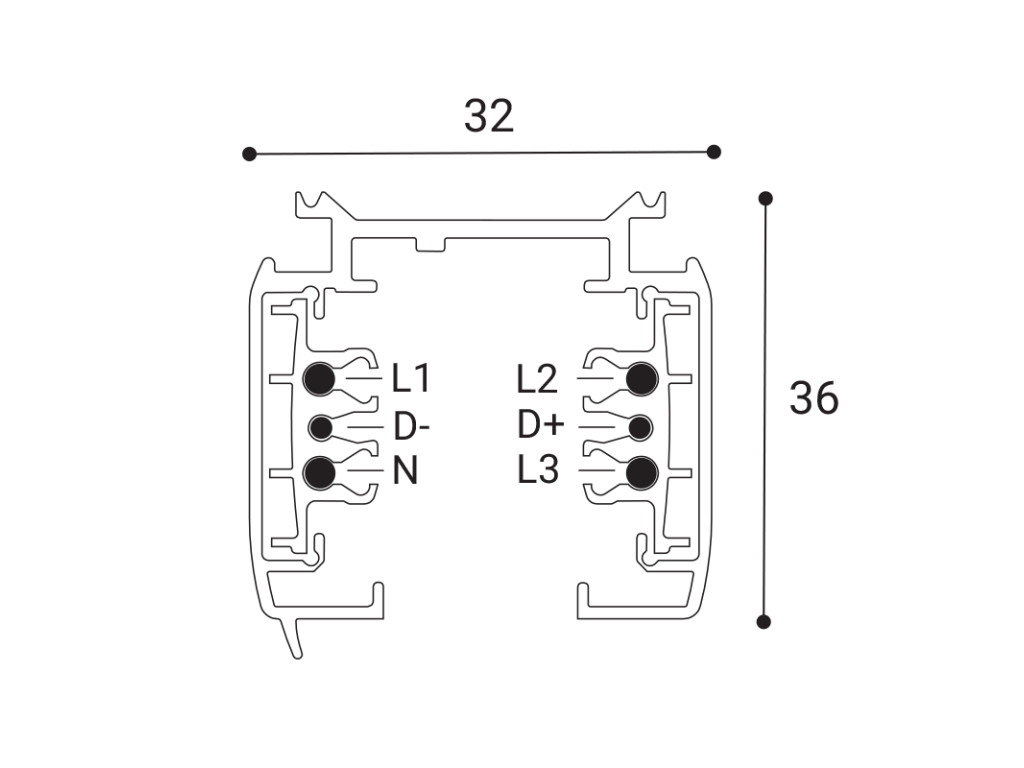

Hliníková třífázová kolejnice délky 3 000 mm s DALI stmíváním pro profesionální trackové instalace. Lišta ECO TRACK od LED2 je vyrobena z tenkostěnného lisovaného hliníku s bílou práškovou povrchovou úpravou RAL 9003. Plochý obdélníkový profil s jemně zaoblenými hranami a podélnou drážkou pro uchycení svítidel působí čistě a nenápadně – vhodný tam, kde lišta sama o sobě nesmí vizuálně dominovat. Na čelním průřezu jsou patrné čtyři vodivé měděné kontakty zapuštěné do izolačního těla kolejnice, které zajišťují spolehlivý přenos napájení i DALI datového signálu. Napájení 220–240 V AC / 50–60 Hz, stupeň krytí IP 20 určuje použití v suchých interiérech – obchodech, galeriích, kancelářích nebo hotelových lobby. Třída ochrany 1 odpovídá standardům bezpečnosti pro pevnou instalaci. Lištu lze kombinovat s napájecími adaptéry, rohovými spojkami a dalšími komponenty systému ECO TRACK.

Proč zvolit ECO TRACK LED2?

• DALI stmívání: plná kompatibilita s profesionálními řídícími systémy DALI – adresovatelné ovládání každého svítidla na liště samostatně, bez nutnosti samostatných okruhů
• Délka 3 000 mm: tři metry kolejnice v jednom kuse eliminují spoje uprostřed instalace a snižují počet napájecích adaptérů potřebných pro větší plochy
• Hliníkový profil RAL 9003: lisovaný hliník s bílou práškovou úpravou odolává mechanickému poškození a snadno ladí s bílými stropy a sádrokartonovými podhledy
• Třífázový systém: tři nezávislé fáze umožňují připojení svítidel do tří oddělených okruhů na jedné liště – ideální pro scénické osvětlení a zónové řízení

Technická specifikace

Pro architekty a projektanty

Systém ECO TRACK od LED2 je navržen jako modulární platforma – ke každé liště délky 3 000 mm jsou dostupné napájecí adaptéry, L-spojky, T-spojky a koncovky, které umožňují sestavit libovolnou topologii tras bez nutnosti nestandardních zakázek. Pro výpočty osvětlení v softwaru DIALux nebo Relux jsou na webu led2.cz dostupné fotometrické soubory LDT/IES a 3D modely pro jednotlivá svítidla řady ECO TRACK. Projektant tak může přesně ověřit rovnoměrnost osvětlení, body osvětlenosti a dodržení normativních hodnot En 12464-1 pro dané prostory. Třífázové zapojení s DALI protokolem umožňuje integraci do systémů řízení budov (BMS) – každá adresa DALI je nastavitelná individuálně, scény a skupiny lze definovat bez zásahu do elektroinstalace. Dostupná je i technická dokumentace k montáži a katalogový list ke stažení na stránce produktu led2.cz.

Časté dotazy

Jaký stmívací systém ECO TRACK podporuje?

Lišta ECO TRACK 7360201 podporuje stmívání protokolem DALI (Digital Addressable Lighting Interface). DALI je dvouvodičová sběrnice, která umožňuje adresovat každé svítidlo na liště samostatně nebo je sdružovat do skupin a scén. Pro správnou funkci je nutný DALI řadič nebo kompatibilní BMS systém. Lišta samotná přenáší jak napájecí napětí 220–240 V AC, tak datový DALI signál prostřednictvím čtyř vodivých kontaktů v profilu kolejnice. Svítidla bez DALI driveru nelze na této liště stmívat – vždy zkontrolujte kompatibilitu hlavic před výběrem.

Je ECO TRACK vhodný pro kanceláře nebo open space?

Ano – lišta ECO TRACK s délkou 3 000 mm a třífázovým systémem je standardně používána v kancelářích, open space, prodejnách a galeriích. Stupeň krytí IP 20 odpovídá suchým interiérovým prostorům bez zvýšené vlhkosti, proto není vhodná do koupelen ani exteriéru. Třífázové zapojení umožňuje rozdělit svítidla na liště do tří nezávislých okruhů – například pracovní osvětlení, akcentové světlo a noční provoz – bez nutnosti dalšího kabeláže. DALI protokol pak zajistí plynulé stmívání a scénické řízení v souladu s normou ČSN EN 12464-1 pro kancelářské prostory.

Lze ECO TRACK kombinovat s jinými komponenty nebo prodloužit?

Lišta ECO TRACK 7360201 je součástí modulárního systému LED2 ECO TRACK. Délku trasy lze rozšířit pomocí přímých spojek nebo L- a T-spojek dostupných jako samostatné příslušenství. Na jednu lištu délky 3 000 mm je možné instalovat více svítidel s třífázovými adaptéry – přesný maximální zatížitelný příkon závisí na použitém napájecím adaptéru a průřezu přívodní kabeláže. Materiál kolejnice je lisovaný hliník RAL 9003, povrch odolává běžnému čištění. Veškeré náhradní díly a komponenty systému ECO TRACK jsou dostupné na led2.cz.
