ECO TRACK Lišta 3fázová DALI 3 m 7360203 LED2

Detailní popis produktu

Dokumentace ke stažení

ECO TRACK DALI 3 m – hliníková 3fázová lišta, IP 20, RAL 9011, 220–240 V

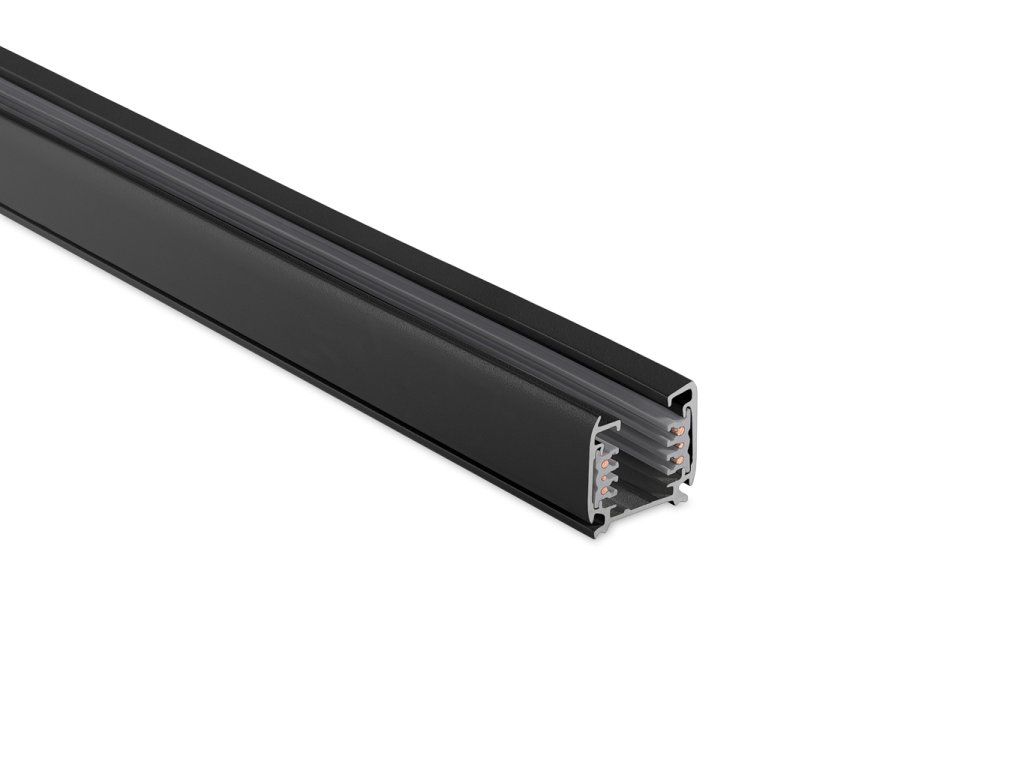

Třífázová kolejnicová lišta LED2 ECO TRACK zajišťuje maximální flexibilitu rozmístění světel na délce 3 000 mm. Extrudovaný hliníkový profil s matnou černou povrchovou úpravou RAL 9011 je na fotografii viditelně robustní a přesný: čelo odhaluje čtyři samostatné měděné kontaktní kolejnice uložené v přesných drážkách, které garantují bezpečný a trvalý elektrický kontakt. Pravoúhlý průřez profilu s mírně zkoseným horním hranou a rovnými bočnicemi umožňuje snadnou povrchovou montáž i integraci do sádrokartonových podhledů. Lišta ECO TRACK od LED2 je určena pro interiérová prostředí s krytím IP 20 – galerie, butiky, showroomy, kanceláře nebo obývací prostory, kde je vyžadována přesná směrová akcentace nebo rovnoměrné osvětlení pracovní plochy. Třída ochrany I odpovídá standardním požadavkům pro pevnou instalaci. Napájení 220–240 V AC, 50–60 Hz odpovídá evropské síťové normě bez potřeby transformátoru.

Proč zvolit ECO TRACK LED2?

• DALI stmívání: Protokol DALI umožňuje individuální nebo skupinové řízení každého svítidla na liště – klíčové pro světelné scény v obchodech, galeriích a smart-home instalacích.
• Délka 3 000 mm: Délka 3 m pokryje rozsáhlejší dispozice bez nutnosti spojování lišt; při potřebě delších tras lze lišty propojit příslušnými konektory ECO TRACK.
• Hliníkový profil RAL 9011: Extrudovaný hliník zajišťuje torzní tuhost a minimální průhyb i při plném zatížení; matná černá RAL 9011 vizuálně splyne s tmavými podhledovými systémy.
• Třífázový systém: Tři nezávislé fáze dovolují připojit tři oddělené obvody na jedné liště – různé skupiny svítidel lze ovládat zcela samostatně bez přídavného rozvaděče.

Technická specifikace

Pro architekty a projektanty

Lišta ECO TRACK LED2 SKU 7360203 je navržena jako standardizovaná součást modulárního systému LED2, což zjednodušuje výpočty osvětlení i dokumentaci. Pro projektanty jsou k dispozici podklady ke stažení na webu led2.cz: 3D modely pro BIM prostředí, technické výkresy průřezu profilu a LDT soubory kompatibilních svítidel ECO TRACK pro výpočetní software Dialux a Relux. Průřez profilu s přesnými rozměry slouží pro koordinaci s SDK podhledovými systémy. Třífázové provedení s protokolem DALI umožňuje projektantovi navrhnout skupiny svítidel řízené systémy správy budov (BMS/DALI-2). Doporučený maximální příkon na fázi ověřte v technickém listu systému ECO TRACK. Lišta se dodává bez koncových krytů a napájecích bodů – ty se objednávají jako samostatné příslušenství ECO TRACK. Master pack obsahuje 10 ks.

Časté dotazy

Jaký stmívací systém ECO TRACK DALI podporuje?

Lišta ECO TRACK SKU 7360203 podporuje protokol DALI (Digital Addressable Lighting Interface). To znamená, že každé svítidlo s DALI adaptérem připojené na liště lze adresovat individuálně nebo zařadit do skupiny a řídit z centrálního DALI kontroléru či systému správy budov. DALI je průmyslový standard podle normy IEC 62386, kompatibilní s řadou systémů chytré domácnosti i komerční automatizace. Pro funkci DALI stmívání je nutné použít kompatibilní DALI napájecí bod a DALI svítidla ze systému ECO TRACK – samotná lišta tvoří datovou a silovou infrastrukturu.

Jaká je maximální délka a lze lišty ECO TRACK spojovat?

Tento model ECO TRACK má délku 3 000 mm. Lišty lze prodlužovat pomocí přímých spojek z příslušenství ECO TRACK, čímž vznikají trasy o násobcích 3 m. Dostupné jsou také rohové a T-spojky pro tvorbu složitějších půdorysů. Při navrhování rozsáhlejších instalací je třeba respektovat maximální příkon na fázi uvedený v technickém listu systému a dimenzovat napájecí body a jištění odpovídajícím způsobem. Rozměry balení 3 020 × 36 × 32 mm odpovídají délce profilu s ochranným přesahem.

Je lišta ECO TRACK vhodná do koupelny nebo vlhkých prostor?

Lišta ECO TRACK SKU 7360203 má krytí IP 20, které chrání pouze před kontaktem s pevnými předměty většími než 12 mm – nenabízí žádnou ochranu proti vlhkosti ani kapající vodě. Instalace do koupelny, sprchového koutu nebo jiných vlhkých či mokrých prostor není přípustná a je v rozporu s normou ČSN EN 60598. Lišta je určena výhradně pro suchá interiérová prostředí: galerie, obchody, kanceláře, obývací pokoje a podobné aplikace s třídou ochrany I (povinné uzemnění).
