ECO TRACK LIVE CENTER B DALI – přímý napájecí konektor, 220–240 V, DALI, IP 20, PC/RAL 9011

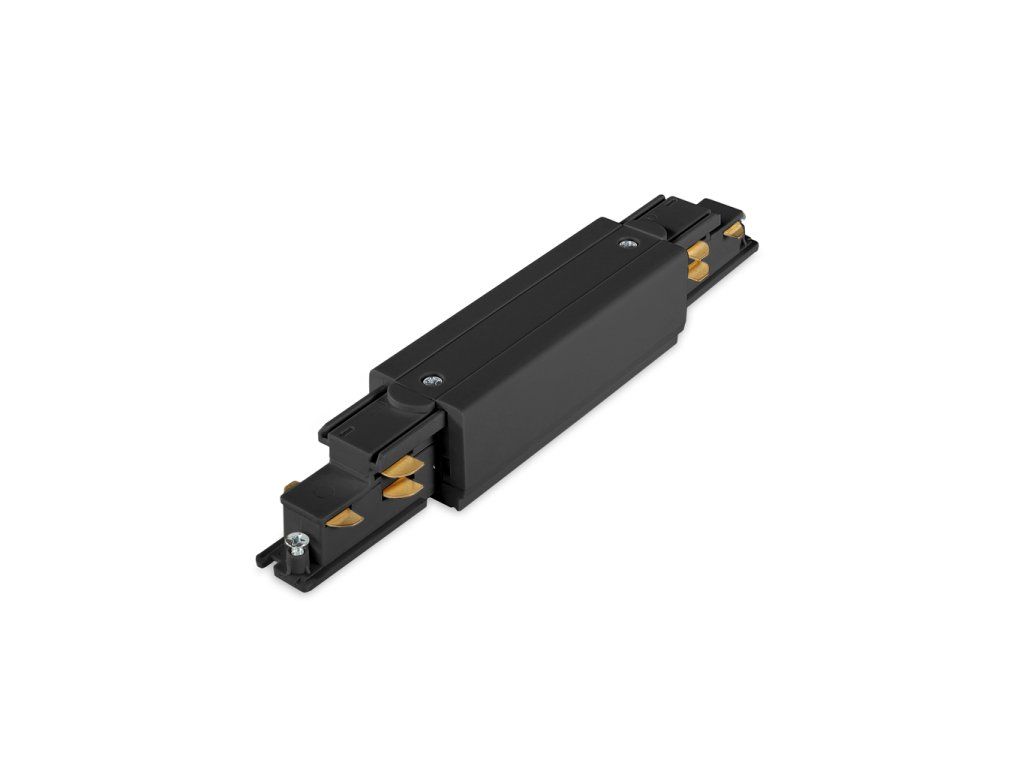

Středový napájecí konektor ECO TRACK LIVE CENTER umožňuje přivést napájení 220–240 V AC přímo do středu lištové trasy bez nutnosti ukončení okruhu na kraji. Dílo LED2 má podlouhlý, nízkostavební tvar s matně černým tělem z polykarbonátu (PC) v barvě RAL 9011. Na obou čelech konektoru jsou zřetelně patrné zlaté mosazné kontaktní pružiny – symetricky uspořádané pro tři fáze a nulový vodič – které zajišťují nízkoimpedanční elektrický přechod a mechanicky pevné spojení dvou úseků lišty ECO TRACK. Upevňovací šrouby z nerezové oceli jsou zapuštěny do těla, takže čistá linie stropu zůstává nerušená. Stupeň krytí IP 20 a třída ochrany I předurčují konektor pro suché interiérové prostory: obchodní prodejny, galerie, showroomy, kanceláře nebo restaurace, kde je žádoucí centralizovaný přívod napájení s podporou stmívání DALI pro plnou integraci do systémů řízení osvětlení.

Proč zvolit ECO TRACK LIVE CENTER LED2?

• Středové napájení trasy: Přívod 220–240 V AC lze zavést uprostřed lišty – snižuje délku kabelových tras a zjednodušuje elektroinstalaci při symetrickém rozmístění svítidel.
• Podpora DALI: Nativní kompatibilita se stmívacím protokolem DALI umožňuje adresovatelné řízení jasu každého okruhu bez dodatečných adaptérů.
• Polykarbonátové tělo RAL 9011: Materiál PC kombinuje nízkou hmotnost s vysokou rázovou odolností; matná černá povrchová úprava RAL 9011 ladí s tmavými lištami ECO TRACK.
• Třída ochrany I, IP 20: Ochranné uzemnění a krytí IP 20 splňují požadavky norem pro instalaci v suchých interiérech třídy I.

Technická specifikace

Pro architekty a projektanty

Konektor ECO TRACK LIVE CENTER od LED2 je navržen jako systémový doplněk třífázové lišty ECO TRACK a musí být zahrnut do projektové dokumentace při každém návrhu, kde je napájení vedeno středem lištové trasy. Pro výpočty osvětlení v softwaru DIALux nebo Relux je rozhodující celkový příkon svítidel připojených na daný okruh – konektor samotný příkon neovlivňuje, ale jeho pozice v trase určuje způsob rozvodu fází. Projektantům doporučujeme vyžádat od LED2 systémové podklady ECO TRACK včetně 3D modelů lišt a konektorů ve formátu .dwg nebo .step pro přesné zakreslení do stavební dokumentace. Kompatibilita s protokolem DALI umožňuje integraci do systémů KNX nebo DALI-2 řídicích jednotek, přičemž každý fázový okruh lze adresovat samostatně. Třída ochrany I a stupeň IP 20 jsou v souladu s ČSN EN 60598 pro instalaci v interiérových prostorách bez zvýšené vlhkosti. Instalaci smí provádět pouze osoba s elektrotechnickou kvalifikací dle vyhlášky č. 50/1978 Sb.

Časté dotazy

Co je LIVE CENTER konektor a jak se liší od koncového napájení?

LIVE CENTER je středový napájecí konektor, který přivádí napájení 220–240 V AC do libovolného bodu lišty – typicky do středu trasy. Na rozdíl od koncového napájení (LIVE END) tak elektrický proud zásobuje svítidla rovnoměrně oběma směry od místa přívodu, což zkracuje efektivní délku vodiče v liště a snižuje úbytek napětí při vysokém zatížení. Konektor je kompatibilní výhradně se systémem lišt ECO TRACK od LED2 a nelze jej zaměňovat s konektory jiných lištových systémů. Upevnění zajišťují 2 šrouby zapuštěné do polykarbonátového těla.

Jaký stmívací systém ECO TRACK LIVE CENTER podporuje?

Konektor ECO TRACK LIVE CENTER B DALI podporuje stmívací protokol DALI (Digital Addressable Lighting Interface). DALI umožňuje adresovatelné digitální řízení jasu jednotlivých svítidel nebo skupin svítidel připojených na lištu, a to prostřednictvím kompatibilní DALI řídicí jednotky nebo systémů KNX s DALI branami. Napájení konektoru je 220–240 V AC, 50–60 Hz; řídicí signál DALI je dvouvodičový a nevyžaduje zvláštní polaritu. Pro správnou funkci je nutné, aby i připojená svítidla ECO TRACK byla vybavena DALI ovladačem.

Je ECO TRACK LIVE CENTER vhodný do koupelny nebo vlhkých prostor?

Konektor ECO TRACK LIVE CENTER má stupeň krytí IP 20, který zajišťuje ochranu pouze před pevnými cizími tělesy o průměru nad 12,5 mm – bez jakékoli ochrany před vodou nebo vlhkostí. Instalace v koupelnách, sprchách, bazénových halách ani v jiných vlhkých nebo mokrých prostorách proto není přípustná. Konektor je určen výhradně pro suché interiérové prostory (kanceláře, obchody, galerie, restaurace) v souladu s normou ČSN EN 60598 a třídou ochrany I.
