ECO TRACK Přímý konektor DALI 7360703 LED2

Detailní popis produktu

Dokumentace ke stažení

ECO TRACK CONNECTOR DALI – přímé spojení lišt, 220–240 V AC, IP 20, RAL 9011

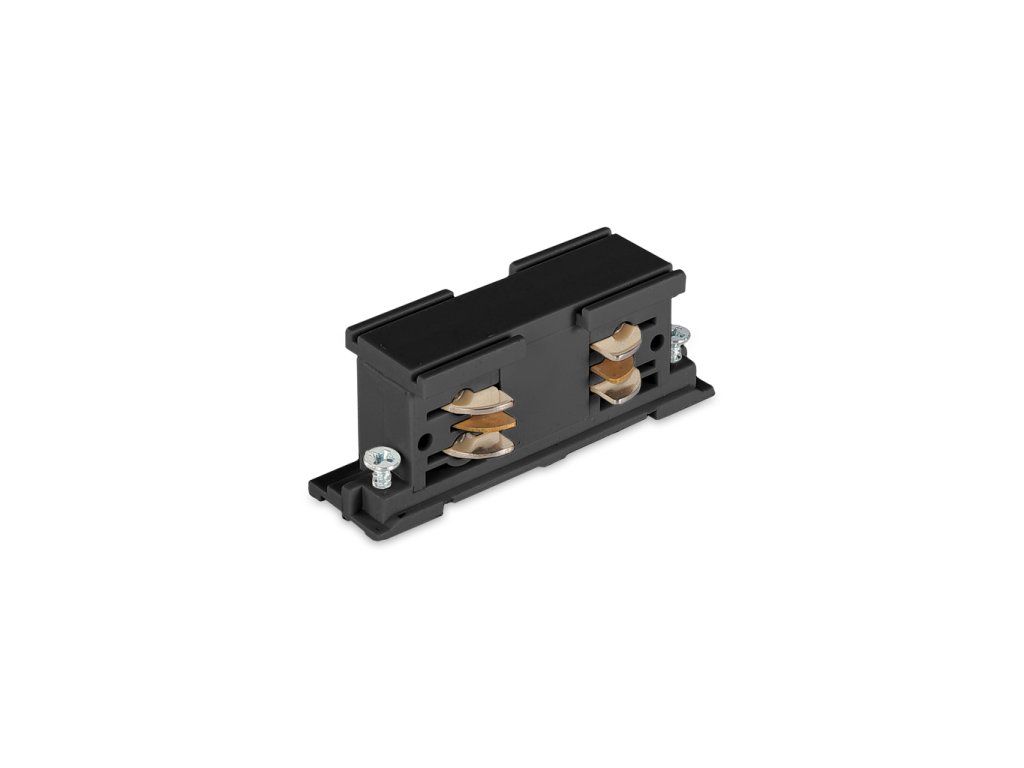

Konektor přenáší napájení i DALI řídicí signál mezi dvěma úseky lišty ECO TRACK bez přerušení světelné trasy. Tělo konektoru tvoří tvarovaný PC plast v matné černé barvě RAL 9011 – povrch potlačuje odlesky a vizuálně splývá s instalovanou lištou. Na fotografii jsou patrné dvě sady půlkruhových mosazných kontaktních plošek zapuštěných do bočních komor těla: zajišťují nízkoimpedanční elektrické spojení při napájení 220–240 V AC, 50–60 Hz. Mechanické uchycení obstarávají dva viditelné ocelové šrouby s křížovou drážkou, které přitlačují konektor do profilu kolejnice. Třída ochrany IP 20 omezuje použití na suché interiérové prostory – obchodní prodejny, galerie, showroomy, kancelářské prostory a bytové interiéry. Ochranná třída 1 vyžaduje připojení na ochranný vodič (PE). Kompaktní rozměry balení 70 × 30 × 20 mm usnadňují logistiku při větších projektech – master pack obsahuje 100 ks.

Proč zvolit ECO TRACK CONNECTOR LED2?

• DALI přenos signálu: konektor předává digitální řídicí signál DALI bez přerušení, což umožňuje stmívat celou trasu lišty z jednoho řídicího bodu.
• Napájení 220–240 V AC: přímé připojení na síťové napětí 220–240 V, 50–60 Hz bez nutnosti externího adaptéru.
• PC plast RAL 9011: materiál PC (polykarbonát) odolává mechanickému namáhání a teplu; matná černá RAL 9011 minimalizuje viditelnost konektoru v instalaci.
• Rychlá montáž šroubovým uchycením: dva ocelové šrouby zajistí pevné spojení během několika sekund, demontáž je stejně snadná pro případné přeskupení svítidel.

Technická specifikace

Pro architekty a projektanty

Konektor LED2 ECO TRACK CONNECTOR B DALI je nezbytnou součástí projekčních sestav kolejnicového osvětlení všude tam, kde je požadováno digitální řízení DALI přes více propojených sekcí lišty. Při tvorbě světelných tras v aplikacích Dialux nebo Relux doporučujeme zahrnout každý spoj jako elektrický uzel s nulovým odporem – konektor nezavádí do obvodu měřitelný úbytek napětí relevantní pro fotometrické výpočty. Ke stažení jsou dostupné technické listy a 3D modely lišt rodiny ECO TRACK, které zjednodušují koordinaci s interiérovým modelem (BIM). Ochranná třída 1 vyžaduje zapojení PE vodiče a musí být zohledněna v elektroprojektové dokumentaci. Master pack 100 ks v balení 70 × 30 × 20 mm optimalizuje skladové zásoby u větších instalací v retailu, galeriích a open-space kancelářích. Pro konzultaci technické integrace do DALI řídicích systémů je k dispozici podpora LED2.

Časté dotazy

Jaký stmívací systém ECO TRACK CONNECTOR podporuje?

Konektor ECO TRACK CONNECTOR B DALI (SKU 7360703) je navržen pro přenos digitálního protokolu DALI (Digital Addressable Lighting Interface). To znamená, že přes spoj lze přenášet jak silové napájení 220–240 V AC, tak řídicí DALI signál, který umožňuje individuální nebo skupinové stmívání svítidel na lištové trase z centrálního DALI řadiče. Konektor není kompatibilní s analogovými protokoly 0–10 V ani s TRIAC stmívači. Před instalací ověřte, zda svítidla osazená na lištu rovněž podporují DALI.

Je ECO TRACK CONNECTOR vhodný do koupelny nebo vlhkých prostor?

Konektor má stupeň krytí IP 20, který poskytuje ochranu pouze před dotykem prstů s živými částmi, nikoliv před vlhkostí nebo vodními kapkami. Instalace v koupelně, sprše, venkovním prostředí nebo jakémkoliv vlhkém prostoru proto není přípustná. Konektor je určen výhradně pro suché interiérové prostory – obchody, galerie, kanceláře a bytové interiéry. Pro instalace ve vlhkých prostorách volte komponenty s krytím minimálně IP 44 nebo vyšším.

Je ECO TRACK CONNECTOR kompatibilní s jinými lištovými systémy?

Konektor 7360703 je konstruován výhradně pro lišty rodiny ECO TRACK od LED2. Geometrie těla, rozteč kontaktních plošek a rozměry uchycovacích šroubů odpovídají profilu ECO TRACK. Použití s lištami jiných výrobců nebo jiných rodin LED2 není zaručeno a může vést k nespolehlivému elektrickému kontaktu nebo mechanickému poškození profilu. Před objednávkou vždy ověřte kompatibilitu s konkrétní lištou pomocí technického listu dostupného na webu led2.cz.
