ECO TRACK RIGHT 2 T-konektor pro lištový systém 6362103 LED2

Detailní popis produktu

Dokumentace ke stažení

ECO TRACK RIGHT 2 T-konektor – 220–240 V AC, IP 20, RAL 9011, PC

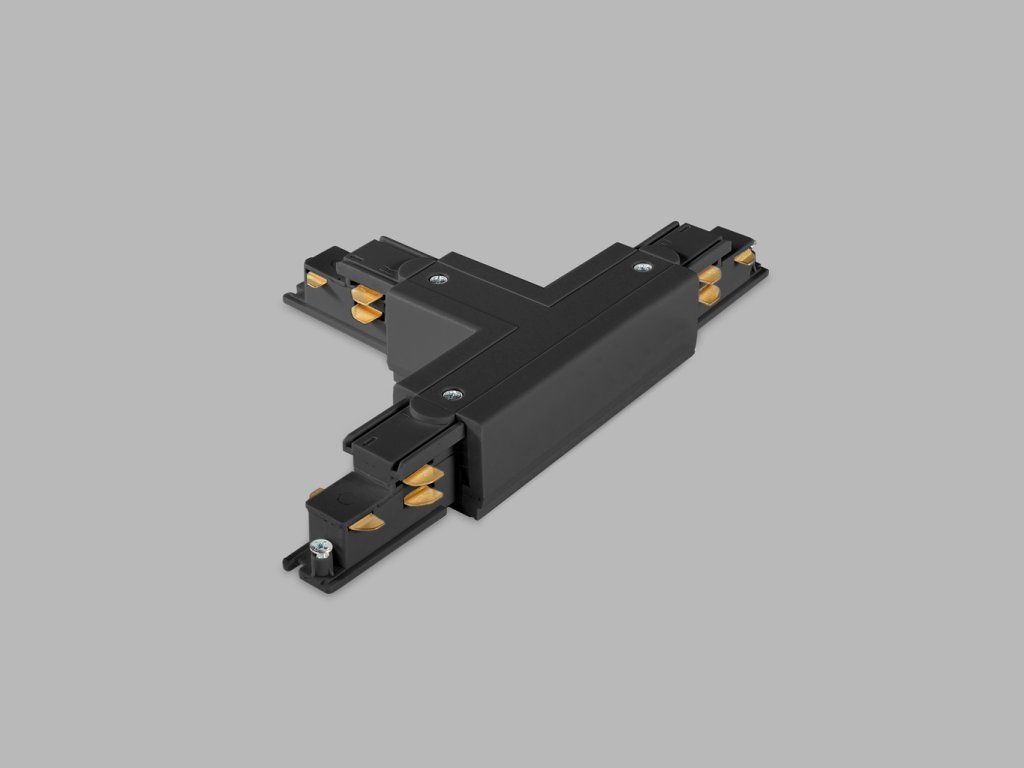

T-konektor ECO TRACK RIGHT 2 (SKU 6362103) spojuje tři větve lištového systému pod pravým úhlem a zajišťuje nepřerušené napájení 220–240 V AC po celé délce instalace. Díl je vyroben z odolného polykarbonátu (PC) v matné černé barvě RAL 9011; fotografie odhaluje přesně frézovaný profil těla se třemi standardizovanými konektory a kovovými šroubovými svorníky pro pevné mechanické i elektrické propojení kolejnic. Nízká konstrukční výška konektoru minimalizuje vizuální přerušení lišty ve stropu. Systém ECO TRACK od LED2 je určen pro suché interiéry s krytím IP 20 a třídou ochrany 1 – typická nasazení zahrnují obchodní prodejny, galerie, showroomy, kanceláře nebo muzejní expozice, kde je třeba flexibilně větvi osvětlovací trasu do tří směrů bez nutnosti přídavného napájení.

Proč zvolit ECO TRACK LED2?

• Modulární T-větvení: konektor propojí 3 větve lišty v jednom bodě – rozšiřuje trasu bez dalšího kabeláže nebo napájecí krabice.
• Materiál PC (polykarbonát): vysoká mechanická odolnost těla při nízké hmotnosti; povrch RAL 9011 odolává oděru a zachovává matný vzhled.
• Napájení 220–240 V AC, 50–60 Hz: plná kompatibilita se standardní evropskou rozvodnou sítí bez přepěťových adaptérů.
• Třída ochrany 1: ochranné uzemnění zaručuje bezpečný provoz i při vyšších příkonech svítidel připojených do lišty.

Technická specifikace

Pro architekty a projektanty

Při návrhu lištových osvětlovacích systémů v Dialuxu nebo Reluxu je T-konektor ECO TRACK RIGHT 2 klíčovým prvkem pro definování větvených tras. LED2 poskytuje ke svým lištovým systémům technickou dokumentaci včetně 2D/3D podkladů, které umožňují přesné zakreslení do projektové dokumentace. Projektant ocení standardizovaný montážní rastr kompatibilní s celou rodinou ECO TRACK – kolejnice, napájecí konektory, rohové a T-spoje tvoří ucelený systém s jednotným rastrem a jednotnou barevností RAL 9011. Krytí IP 20 a třída ochrany 1 musí být zapracovány do technické zprávy projektu; konektor splňuje požadavky pro interiérové instalace v komerčních i veřejných budovách. Všechny dostupné technické podklady ke stažení naleznete v sekci dokumentace na stránce produktu led2.cz.

Časté dotazy

Je ECO TRACK RIGHT 2 T-konektor kompatibilní se všemi lištami ECO TRACK?

Ano – konektor 6362103 je konstruován výhradně pro lišty rodiny ECO TRACK od LED2 a zajišťuje mechanické i elektrické propojení tří větví kolejnice. Napájecí parametry 220–240 V AC, 50–60 Hz odpovídají standardnímu evropskému rozvodu. Před montáží ověřte, že všechny použité lišty pocházejí ze stejné rodiny ECO TRACK – míchání profilů od různých výrobců může vést k nedostatečnému elektrickému kontaktu a bezpečnostním rizikům. Třída ochrany 1 vyžaduje připojení ochranného vodiče PE.

Lze ECO TRACK T-konektor použít ve vlhkých prostorách nebo koupelně?

Ne. Stupeň krytí IP 20 chrání konektor pouze před dotykem prsty, nikoliv před vlhkostí nebo vodou. Instalace ve vlhkých prostorách (koupelna, wellness, venkovní přístřešek) proto není možná – pro tyto aplikace jsou nutné lištové systémy s krytím minimálně IP 44 nebo vyšším. Konektor ECO TRACK RIGHT 2 je určen výhradně pro suché interiéry: obchodní prodejny, galerie, kanceláře, showroomy nebo muzea.

Jaký je rozdíl mezi RIGHT 1 a RIGHT 2 T-konektorem v systému ECO TRACK?

Označení RIGHT 1 a RIGHT 2 rozlišuje orientaci středního (kolmého) ramene T-spoje vůči hlavní trase lišty. RIGHT 2 (SKU 6362103) odpovídá konkrétní geometrické konfiguraci napájecích kontaktů – přesná poloha fáze a nulového vodiče je zrcadlově obrácena oproti variantě RIGHT 1. Záměna konektorů může způsobit nesprávné fázování a nefunkčnost části instalace. Při objednávce vždy ověřte orientaci stávající lišty a zvolenou konfiguraci systému ECO TRACK LED2, případně konzultujte technickou dokumentaci ke stažení na stránce produktu.
