ECO TRACK RIGHT L-FEED Rohový konektor DALI 7360901 LED2

Detailní popis produktu

Dokumentace ke stažení

ECO TRACK RIGHT L-FEED – rohový DALI konektor, 220–240 V, IP 20, RAL 9003

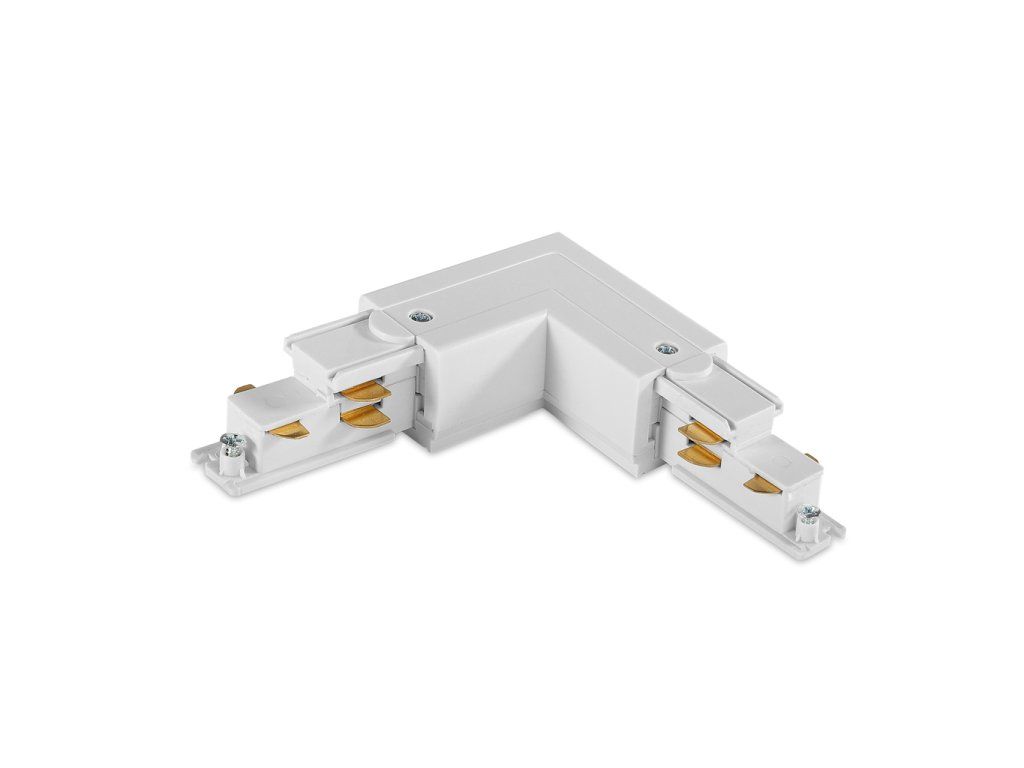

Konektor LED2 ECO TRACK RIGHT L-FEED propojuje dva úseky třífázové lišty pod pravým úhlem 90° a zachovává plnou DALI kompatibilitu celého okruhu. Kompaktní těleso z polykarbonátu (PC) v matném bílém provedení RAL 9003 nabízí přesně tvarované L-tělo se dvěma výstupními rameny, na nichž jsou viditelné zlaté kontaktní pásky – spolehlivý přenos fází při napájení 220–240 V AC, 50–60 Hz. Každé rameno je vybaveno šroubovacími svorkami a zajišťovacími zámky pro rychlou a bezpečnou montáž bez nástrojů. Provedení RIGHT určuje orientaci napájecí větve doprava, což usnadňuje plánování tras lišt v půdorysu. Stupeň krytí IP 20 a třída ochrany 1 předurčují konektor pro suchý interiér – obchodní prodejny, galerie, muzea, kanceláře nebo restaurace, kde systém LED2 ECO TRACK tvoří páteř osvětlovací infrastruktury.

Proč zvolit ECO TRACK LED2?

• DALI stmívání: konektor přenáší DALI sběrnici na oba úseky lišty – umožňuje adresovatelné stmívání každého svítidla zvlášť bez přídavného adaptéru.
• Napájení 220–240 V AC: přímé připojení na standardní síť 50–60 Hz bez externího napájecího zdroje, třída ochrany 1 zajišťuje uzemnění.
• Materiál PC – polykarbonát: vysoká mechanická odolnost tělesa konektoru, rozměry balení 100 × 100 × 35 mm pro snadnou logistiku (master pack 25 ks).
• Orientace RIGHT: jasně definovaná pravostranná varianta zjednodušuje projektovou dokumentaci a objednávání správných komponent pro každý roh trasy.

Technická specifikace

Pro architekty a projektanty

Systém LED2 ECO TRACK je navržen jako modulární platforma pro snadné výpočty a dokumentaci osvětlení. Pro návrh tras lišt doporučujeme využít 3D modely a LDT/IES soubory dostupné v technické sekci webu led2.cz – tyto podklady umožňují přesnou simulaci v softwaru DIALux nebo Relux. Konektor RIGHT L-FEED vstupuje do půdorysných schémat jako standardní uzel s přesně definovanou geometrií 90°, orientací napájení a DALI adresováním, což zjednodušuje koordinaci elektro a osvětlovacích profesí v BIM projektech. Třída ochrany 1 a napájení 220–240 V AC jsou v souladu s normou ČSN EN 60598. Při sestavování nabídky nebo technické zprávy lze využít parametr master pack 25 ks pro výpočet celkového počtu kusů na zákazku. Dokumentaci ke stažení a kompletní systémový katalog LED2 ECO TRACK najdete v sekci Ke stažení na stránce produktu.

Časté dotazy

Jaký stmívací systém ECO TRACK RIGHT L-FEED podporuje?

Konektor ECO TRACK RIGHT L-FEED je kompatibilní se stmíváním DALI. DALI (Digital Addressable Lighting Interface) je digitální protokol umožňující adresovatelné řízení každého připojeného svítidla samostatně nebo ve skupinách. Pro správnou funkci je nutný DALI řídicí systém (kontrolér nebo gateway) zapojený do obvodu lišty. Konektor sám o sobě přenáší 220–240 V AC i DALI datovou sběrnici na oba výstupní úseky lišty bez ztráty adresovatelnosti. Tím se systém LED2 ECO TRACK hodí pro inteligentní osvětlení v obchodech, kancelářích nebo muzejních expozicích, kde je požadováno scénové nebo denní řízení světla.

Je ECO TRACK RIGHT L-FEED vhodný do koupelny nebo vlhkých prostor?

Konektor ECO TRACK RIGHT L-FEED má stupeň krytí IP 20, který poskytuje ochranu pouze proti pevným cizím tělesům větším než 12,5 mm – bez ochrany proti vodě nebo vlhkosti. Proto není vhodný pro koupelny, sprchové kouty, venkovní instalace ani jiné vlhké prostory. Instalace je určena výhradně do suchého interiéru, jako jsou obchodní prostory, galerie, kanceláře nebo restaurace. Pro vlhké nebo venkovní prostředí je nutné zvolit komponenty systémů s krytím minimálně IP 44 nebo vyšším.

Co znamená označení RIGHT u tohoto konektoru lišty?

Označení RIGHT u konektoru ECO TRACK RIGHT L-FEED určuje orientaci napájecí větve – napájení vstupuje do konektoru zprava (při pohledu shora v standardní montážní poloze). Toto rozlišení je klíčové při projektování tras lišt: pravostranná a levostranná varianta nejsou vzájemně zaměnitelné, protože poloha napájecího vstupu ovlivňuje rozvod fází do navazujících úseků. Při objednávání proto vždy ověřte, zda váš půdorysný plán vyžaduje variantu RIGHT (7360901) nebo LEFT. Konektor tvoří 90° pravý úhel a je kompatibilní s celou modulární řadou systému LED2 ECO TRACK.
