ECO TRACK T-konektor levý černý 6362003 LED2

Detailní popis produktu

Dokumentace ke stažení

ECO TRACK T-konektor levý – 220–240 V AC, IP 20, PC, RAL 9011

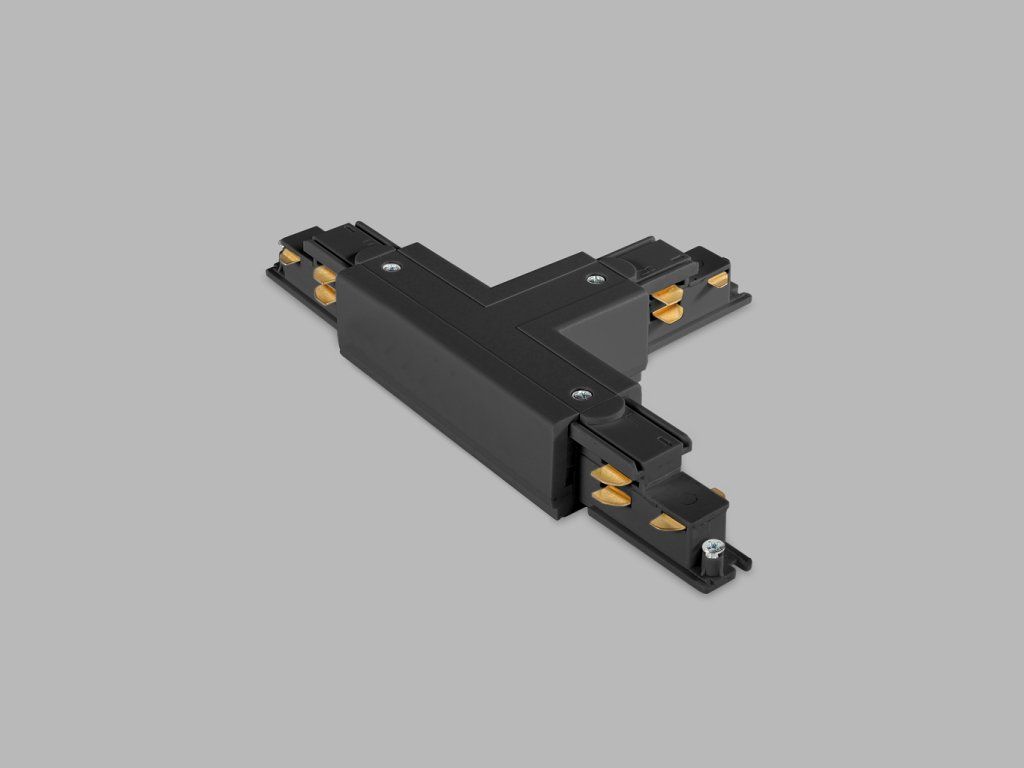

T-konektor ECO TRACK LEFT 2 (SKU 6362003) od LED2 rozvětvuje napájecí lištu do tří směrů v jediném bodu bez přerušení elektroinstalace. Těleso má klasický T-tvar s levou orientací odbočky a je vyrobeno z technického polykarbonátu (PC) v matné černé barvě RAL 9011. Tři viditelné šroubové spoje na horní ploše konektoru zajišťují pevné a opakovaně demontovatelné uchycení k navazujícím úsekům lišty. Integrované zlatavé vodivé kontakty přenášejí napájení 220–240 V AC, 50–60 Hz při zachování třídy ochrany 1 a krytí IP 20. Konektor je primárně určen pro interiérové instalace – obchody, galerie, showroomy nebo kancelářské prostory, kde je systém lišt sestavován do složitějších půdorysných konfigurací s odbočkami. Hmotnost balení a kompaktní rozměry 185 × 75 × 40 mm usnadňují manipulaci i při větším množství kusů (master pack 50 ks).

Proč zvolit ECO TRACK LED2?

• Levá T-odbočka: orientace konektoru odpovídá levostranné konfiguraci sestavy ECO TRACK – správná volba eliminuje chyby při montáži.
• Polykarbonátové těleso PC: odolný materiál odolává mechanickému namáhání při opakované montáži a demontáži svítidel na liště.
• Napájení 220–240 V AC: plná kompatibilita s evropskou sítí 50–60 Hz, bez potřeby externího transformátoru.
• Master pack 50 ks: balení po 50 kusech snižuje logistické náklady u větších instalačních projektů.

Technická specifikace

Pro architekty a projektanty

Systém LED2 ECO TRACK je navržen pro modulární instalace s možností libovolného větvení trasy. T-konektor LEFT 2 (SKU 6362003) doplňuje sadu konektorů rodiny ECO TRACK – přímé spojky, rohové konektory 90° a koncové kryty tvoří ucelený systém kompatibilní s třívodičovou lištou. Pro výpočty osvětlení v programech Dialux nebo Relux jsou u svítidel ECO TRACK k dispozici LDT soubory a 3D modely; pro samotný konektor je klíčovým podkladem výkres sestavy s rozměry 185 × 75 × 40 mm a specifikací materiálu PC / RAL 9011. Krytí IP 20 a třída ochrany 1 jsou rozhodující parametry pro revizního technika při zpracování projektové dokumentace interiérové elektroinstalace. Výrobce LED2 poskytuje kompletní technickou dokumentaci k systému ECO TRACK prostřednictvím svého obchodního zastoupení.

Časté dotazy

Je T-konektor ECO TRACK kompatibilní se všemi lištami LED2?

T-konektor LEFT 2 (SKU 6362003) je konstruován výhradně pro třívodičový systém lišt ECO TRACK od LED2. Kompatibilitu s jinými výrobci nelze zaručit, protože drážkový profil, rozteč kontaktů a rozměry konektoru jsou optimalizovány pro lišty řady ECO TRACK napájené 220–240 V AC. Při kombinaci s lištami jiných značek hrozí mechanická nekompatibilita nebo nedostatečný elektrický kontakt. Pro správnou funkci celé sestavy doporučujeme používat výhradně příslušenství ze stejné produktové řady LED2 ECO TRACK.

Jaký je rozdíl mezi levým a pravým T-konektorem lišty?

Levá orientace (LEFT 2) označuje směr, kam odbočuje třetí rameno T-konektoru při pohledu shora v montážní poloze lišty. Záměna levého a pravého konektoru v konkrétním místě instalace způsobí, že odbočka povede na nesprávnou stranu a nebude možné napojit plánovaný úsek lišty. Rozměry tělesa jsou 185 × 75 × 40 mm, materiál PC / RAL 9011 – oba typy jsou vizuálně shodné, liší se pouze vnitřní geometrií kontaktního modulu. Před objednávkou vždy ověřte orientaci odbočky v půdorysném schématu instalace.

Lze ECO TRACK konektor použít ve vlhkých prostorách nebo koupelně?

T-konektor ECO TRACK LEFT 2 má krytí IP 20, které chrání pouze před dotykem prstů – neposkytuje žádnou ochranu proti vodě ani vlhkosti. Instalace v koupelnách, sprchových koutech, bazénových halách nebo jiných vlhkých prostorách není přípustná. Pro vlhké prostory vyžaduje norma ČSN EN 60598 svítidla a příslušenství s krytím minimálně IP 44, v zónách s přímým stříkáním vody IP 65 a vyšším. Konektor je určen výhradně pro suché interiérové instalace – obchody, galerie, kanceláře a obdobné prostory s třídou ochrany 1.
