HBAY II 31 120° OPTICS průhledná optika PC 6450300 LED2

Detailní popis produktu

Dokumentace ke stažení

HBAY II 31 120° OPTICS – průhledná PC optika, průměr 260 mm, vyzařovací úhel 120°

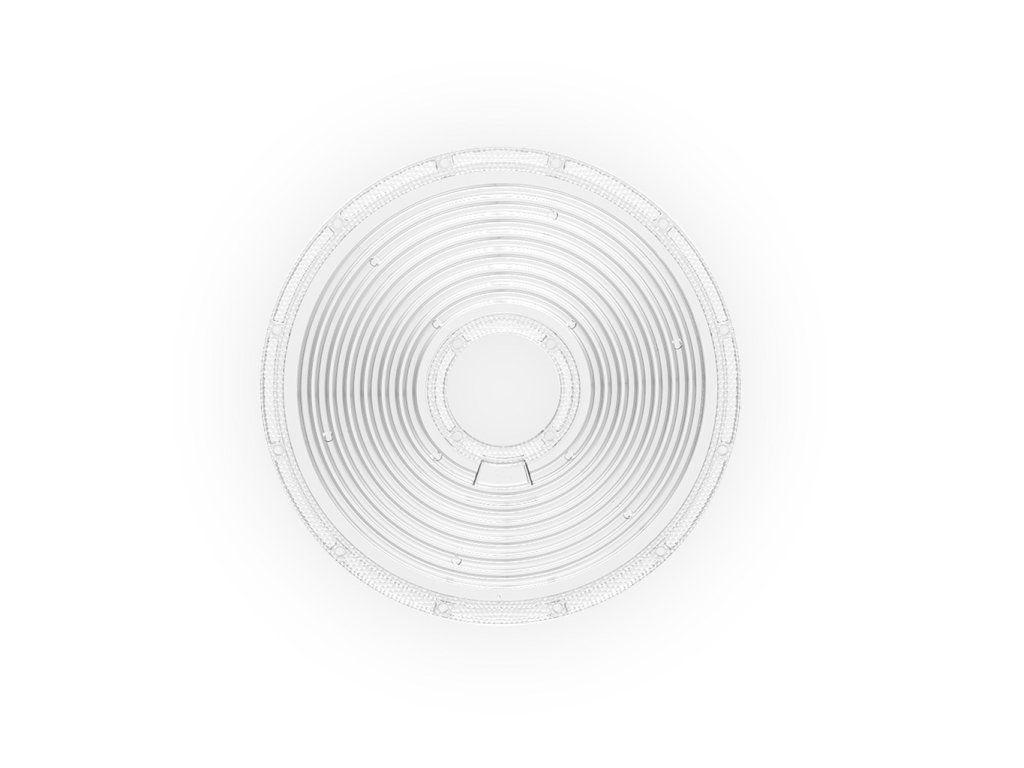

Optický difuzor LED2 HBAY II s úhlem 120° rozkládá světelný tok do širokého symetrického kužele pro rovnoměrné osvětlení velkých ploch. Díl je vyroben z průhledného polykarbonátu (PC) ve formě kruhové čočky o průměru 260 mm a tloušťce odpovídající balení 6 mm. Na fotografii je patrná přesná soustředná žebrová struktura – desítky soustředných drážek lisovaných přímo do PC tělesa – která přesměrovává světlo z centrálního otvoru (průchodka pro zdroj) do homogenního světelného kužele. Matná (FROSTED) vnitřní plocha potlačuje bodové záblesky a zajišťuje difuzní charakter světelného výstupu. Optika je navržena jako náhradní nebo volitelný díl do průmyslových závěsných svítidel LED2 HBAY II a hodí se pro výrobní haly, sklady a vysokostropé průmyslové provozy, kde je klíčová rovnoměrnost osvětlení na pracovní rovině.

Proč zvolit HBAY II OPTICS LED2?

• Vyzařovací úhel 120°: Symetrické plošné osvětlení bez tmavých zón – ideální pro velké halové a skladové plochy s montážní výškou od 6 m.
• Materiál PC (polykarbonát): Odolnost vůči nárazům a tepelná stabilita; polykarbonát snáší provozní teploty průmyslových svítidel bez deformací.
• Průměr 260 mm: Přesný rozměr zajišťuje správné usazení do tělesa HBAY II bez nutnosti úprav; balení 260 × 260 × 6 mm minimalizuje riziko poškození při přepravě.
• FROSTED difuzní povrch: Matná úprava vnitřní plochy eliminuje oslnění a rovnoměrně rozkládá světelný tok – důležité pro provozy s požadavkem na UGR.

Technická specifikace

Pro architekty a projektanty

Při návrhu průmyslového osvětlení haly s montážní výškou 8–12 m volba optiky přímo určuje rovnoměrnost na pracovní rovině. Optika LED2 HBAY II s úhlem 120° je vhodná pro rastry s rozestupy svítidel do přibližně 1,2násobku montážní výšky, čímž zajišťuje rovnoměrnost osvětlenosti E_min/E_avg nad 0,7. Pro přesnější výpočty v softwaru DIALux nebo Relux si vyžádejte LDT soubory a 3D modely svítidla HBAY II na technické podpoře LED2 – fotometrická data zahrnují křivky svítivosti pro varianty optik 60° a 120°. Polykarbonátový difuzor o průměru 260 mm se montuje bez nástrojů do standardního bajonetu tělesa HBAY II; hmotnost dílu je zanedbatelná pro statické výpočty závěsné instalace. Dokumentace splňuje požadavky pro projekty s normou ČSN EN 12464-1 pro průmyslové pracovní prostory.

Časté dotazy

Jaký je vyzařovací úhel optiky HBAY II a jak velkou plochu osvětlí?

Optika 6450300 má vyzařovací úhel 120°, který vytváří symetrický světelný kužel vhodný pro rovnoměrné osvětlení velkých ploch. Při montážní výšce 8 m pokrývá jeden průsvitný difuzor průměru 260 mm kruh o průměru přibližně 13–16 m na podlaze (závisí na výkonu zdroje). Pro průmyslové haly s výškou 6–12 m se doporučuje rastr s rozestupy do 1,2násobku montážní výšky, aby byla zajištěna rovnoměrnost nad hodnotou 0,7 dle ČSN EN 12464-1. Přesné fotometrické výpočty poskytnou LDT soubory LED2 HBAY II dostupné u výrobce.

Je optika HBAY II 120° vhodná do vlhkých nebo prašných provozů?

Samotná optika (SKU 6450300) je příslušenstvím svítidla LED2 HBAY II a její krytí IP závisí na sestavě celého svítidla, nikoli jen na optickém dílu. Polykarbonát (PC), ze kterého je optika vyrobena, je odolný vůči vlhkosti a běžným průmyslovým chemikáliím. Výsledné krytí IP sestavy HBAY II ověřujte v datovém listu konkrétního svítidla. Průměr optiky 260 mm přesně dosedá do tělesa a zamezuje průniku prachu do optické komory při správné montáži. Pro prostředí s trvalou vlhkostí doporučujeme konzultovat specifikaci celého svítidla HBAY II s technickou podporou LED2.

Jaký stmívací systém svítidlo HBAY II podporuje?

Stmívací kompatibilita závisí na použitém LED zdroji a driveru v svítidle LED2 HBAY II, nikoli na optickém difuzoru samotném. Optika 6450300 je pasivní optický díl z PC s průměrem 260 mm – nemá vliv na elektroniku ani stmívání. Svítidla řady HBAY II jsou dostupná s drivery kompatibilními s DALI nebo 1–10 V stmíváním; konkrétní variantu stmívání ověřte v konfiguraci zvoleného svítidla. Pro projekty s řízeným osvětlením v průmyslových halách doporučujeme DALI verzi, která umožňuje skupinové řízení a integraci do systémů BMS.
