DALI Converter 0-10V – IP 67, 12 V DC, d30 × 111 mm

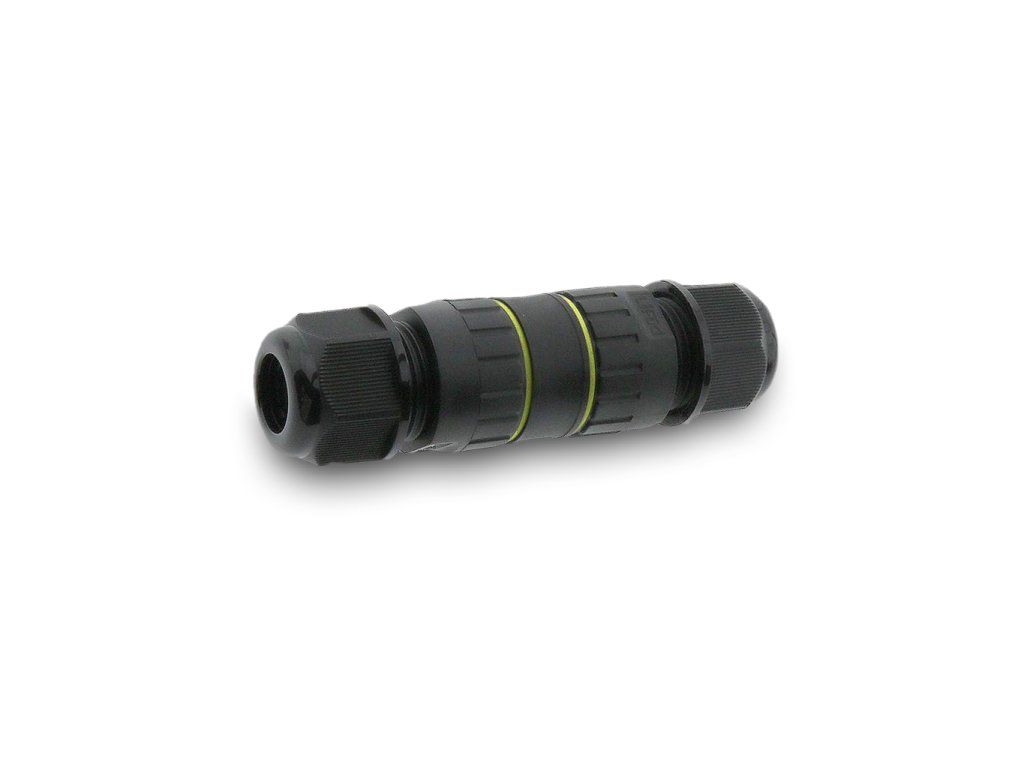

Inline konvertor LF-SCD010B překládá DALI řídicí signál na analogové napětí 0–10 V přímo v kabelové trase, bez nutnosti dodatečné rozvodnice. Válcové tělo z polykarbonátu (PC) o průměru d30 mm a délce 111 mm nese na obou koncích drážkované kabelové průchodky s utahovacími maticemi; středovou část zpevňuje výrazný žluto-zelený silikonový těsnicí kroužek, vizuálně identická ochrana i praktická kontrola správného dotažení. Krytí IP 67 garantuje plnou odolnost proti vniknutí prachu a krátkodobému ponoření do vody do hloubky 1 m. Konvertor pracuje při napájecím napětí 12 V DC a je konstruován jako přímý příslušenství pro průmyslová závěsná svítidla LED2 HBAY a HBAY II, kde umožňuje připojení ke standardní DALI řídicí sběrnici bez nutnosti výměny celého svítidla. Vhodný pro průmyslové haly, sklady, logistická centra i kryté venkovní instalace s trvalou vlhkostí.

Proč zvolit HBAY Converter LED2?

• Krytí IP 67: Odolnost proti prachu a ponoření do 1 m vody po dobu 30 minut – bezpečné i v mokrých provozech a exteriérech.
• Plná DALI kompatibilita: Přímý převod digitálního signálu DALI na analogový výstup 0–10 V bez přídavného hardware.
• Kompaktní rozměry: Válcové tělo d30 × 111 mm se vejde do těsných kabelových tras a nevyžaduje žádnou skříňovou instalaci.
• Materiál PC: Polykarbonátové tělo odolává mechanickému namáhání, chemickým výparům a teplotním výkyvům typickým pro průmyslové prostředí.

Technická specifikace

Pro architekty a projektanty

Konvertor LED2 LF-SCD010B rozšiřuje možnosti projektování inteligentního osvětlení v průmyslových a komerčních objektech: umožňuje integraci svítidel HBAY II do DALI řídicích systémů (např. DALI-2) bez nutnosti náhrady celého svítidla, pokud stávající svítidlo disponuje analogovým vstupem 0–10 V. Inline montáž do kabelové trasy eliminuje potřebu skříňové instalace a zkracuje dobu elektroinstalace. Rozměry d30 × 111 mm a krytí IP 67 jsou relevantní pro výpočty kabelových prostupů a výběr vhodných kabelových chráničů. Technická dokumentace produktu a 3D modely svítidel řady HBAY jsou dostupné ke stažení na www.led2.cz; LDT soubory pro výpočty osvětlení v DIALux a Relux jsou součástí projektové dokumentace LED2 Lighting. Při návrhu rozsáhlých DALI sítí doporučujeme ověřit celkový počet adresovatelných jednotek na jedné DALI smyčce (max. 64 zařízení dle normy IEC 62386).

Časté dotazy

K čemu slouží DALI konvertor 0-10V a jak funguje?

Konvertor LF-SCD010B přijímá digitální řídicí příkazy ze sběrnice DALI a převádí je na analogové napětí v rozsahu 0–10 V. Toto napětí pak přímo řídí stmívání svítidel vybavených analogovým vstupem, například průmyslových High Bay svítidel řady LED2 HBAY II. Napájení konvertoru je 12 V DC. Zařízení se montuje přímo do kabelové trasy mezi řídicí jednotku a svítidlo – odpadá nutnost instalace v rozvaděči. Krytí IP 67 dovoluje umístění i ve vlhkém nebo prašném průmyslovém prostředí.

Je LF-SCD010B vhodný do vlhkých nebo venkovních prostor?

Ano. Stupeň krytí IP 67 znamená, že konvertor je zcela odolný vůči prachu a vydrží krátkodobé ponoření do vody do hloubky 1 m po dobu až 30 minut. Polykarbonátové tělo (PC) odolává mechanickým nárazům, vibracím a běžným průmyslovým chemikáliím. Zařízení je proto vhodné do mycích linek, chladírenských skladů, krytých venkovních instalací i jiných prostor s trvalou přítomností vlhkosti nebo kondenzátu. Žluto-zelený silikonový těsnicí kroužek ve středu těla vizuálně potvrzuje správné utěsnění kabelového spoje.

Jaký stmívací systém LF-SCD010B podporuje?

Konvertor LF-SCD010B podporuje stmívací protokol DALI (Digital Addressable Lighting Interface) na vstupu a generuje analogový výstup 0–10 V pro řízení kompatibilních svítidel. Nepodporuje přímé stmívání pomocí TRIAC ani PWM. Zařízení je navrženo jako příslušenství pro svítidla LED2 HBAY a HBAY II a umožňuje jejich zapojení do komplexních DALI řídicích systémů splňujících normu IEC 62386. Při instalaci je nutné zajistit napájení 12 V DC ze samostatného zdroje nebo z řídicí jednotky, která tento výstup poskytuje.
