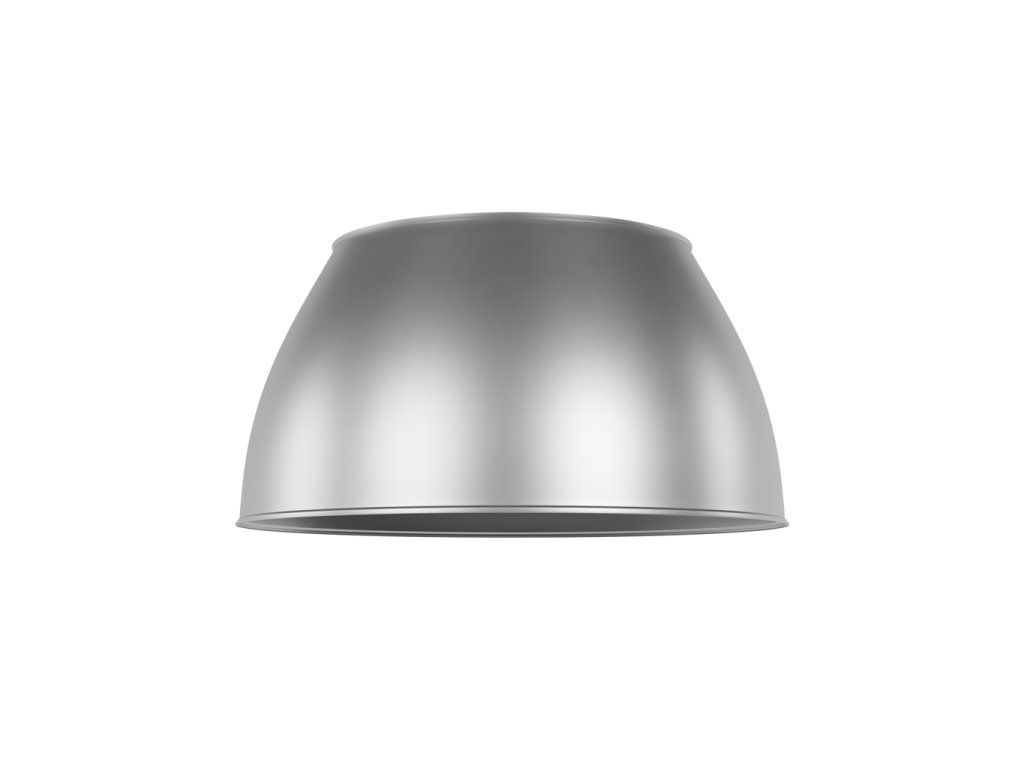

HBAY PRO AL Reflektor – 60°, d482 mm, materiál hliník

Vyzařovací úhel 60° soustředí světelný tok do definované pracovní zóny pod svítidlem. Reflektor LED2 HBAY PRO AL v provedení ALUMINIUM je tvarován jako asymetricky zkosená kulatá miska s průměrem 482 mm a výškou 248 mm. Vnější plášť i vnitřní plocha jsou vyrobeny z taženého hliníku s leštěným povrchem ve stříbrném odstínu – lesk vnitřní kupole viditelně zvyšuje celkovou odrazivost optického systému. Díky rozměrné otevřené základně reflektor obepíná optiku průmyslového svítidla a eliminuje boční únik světla. Kompaktní montážní hrdlo nahoře umožňuje přesné osazení na tělo svítidel řady HBAY. Reflektor je vhodný pro průmyslové haly, sklady, výrobní provozy a sportovní haly, kde je třeba dostat intenzivní světlo přesně na pracovní rovinu ve výšce pod závěsným bodem 6–15 m.

Proč zvolit HBAY PRO AL Reflektor LED2?

• Úhel vyzařování 60°: Úzký kužel 60° soustředí světelný tok přesně na pracovní plochu, snižuje oslnění okolí a zvyšuje průměrnou osvětlenost pod svítidlem.
• Leštěný hliníkový vnitřek: Tažený hliník s leštěnou vnitřní plochou dosahuje vysoké odrazivosti a minimalizuje absorpční ztráty ve srovnání s lakovanými reflektory.

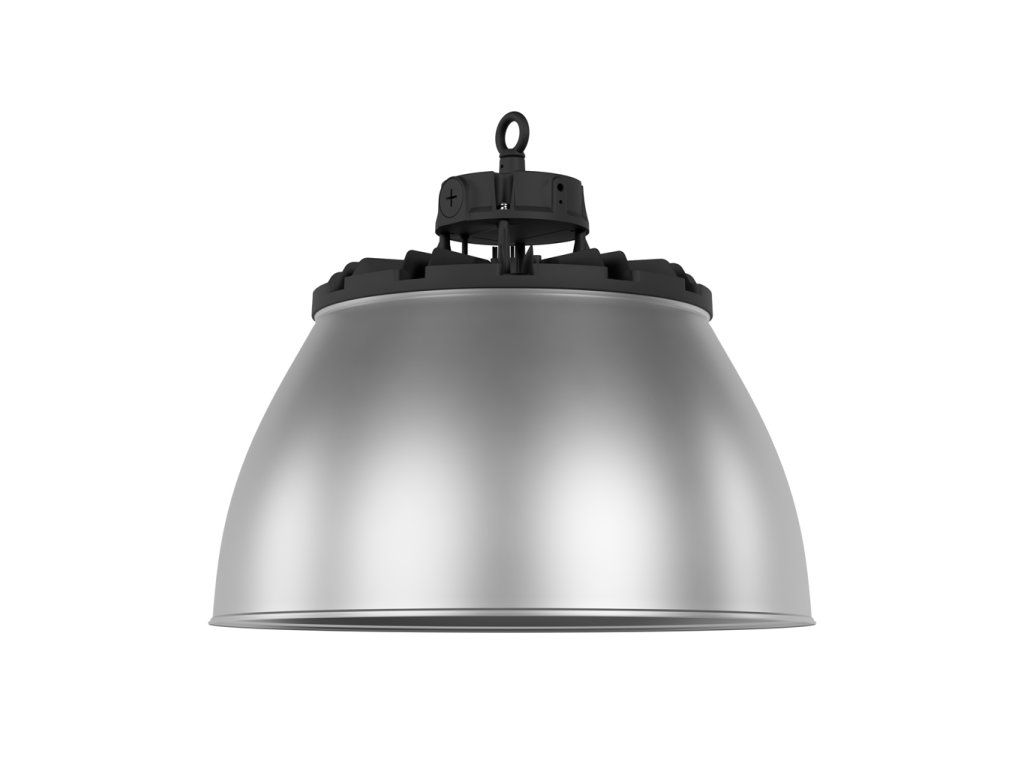

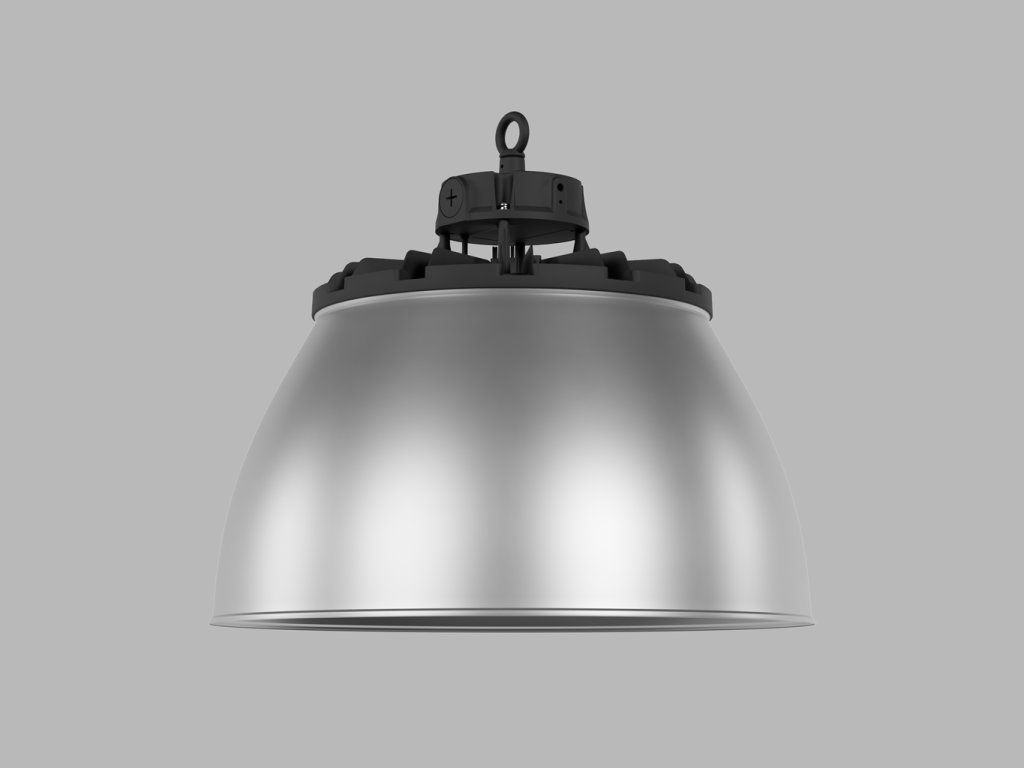

• Velký průměr d482 mm: Průměr 482 mm zajišťuje optimální optické zakrytí pro výkonová průmyslová svítidla a snižuje přímé oslnění pohledem do svítidla.
• Kompatibilita s řadou HBAY: Reflektor je navržen přímo pro závěsná průmyslová svítidla LED2 HBAY PRO, balení obsahuje 5 ks (master pack), vhodné pro projekt ve větším rozsahu.

Technická specifikace

Pro architekty a projektanty

Při návrhu průmyslového osvětlení hal a skladů hraje geometrie reflektoru klíčovou roli ve výpočtu osvětlenosti pracovní roviny. Reflektor LED2 HBAY PRO AL s úhlem 60° a průměrem 482 mm je určen pro použití ve výpočetních programech Dialux a Relux – fotometrické soubory LDT a IES ke svítidlům řady HBAY jsou dostupné v sekci ke stažení na produktové stránce led2.cz. Pro přesné modelování prostoru jsou k dispozici také 3D modely svítidla. Projektanti ocení, že úzký vyzařovací kužel 60° umožňuje navýšení montážní výšky při zachování požadované osvětlenosti dle ČSN EN 12464-1 pro průmyslové provozy. Balení po 5 kusech usnadňuje logistiku větších projektů. Při kombinaci s ostatními optickými příslušenstvími LED2 HBAY lze přizpůsobit distribuci světla konkrétním požadavkům haly.

Časté dotazy

Jaký je vyzařovací úhel a jak velkou plochu reflektor osvětlí?

Reflektor HBAY PRO AL má vyzařovací úhel 60°. Při montážní výšce 10 m vytvoří osvětlený kruh o průměru přibližně 11,5 m na pracovní rovině (0,85 m nad podlahou). Čím vyšší je montáž, tím širší kruh – ale s nižší průměrnou osvětleností. Úhel 60° je vhodný pro střední až vyšší montážní výšky od 6 do 15 m, kde je cílem soustředit světelný tok na konkrétní pracovní místo nebo uličku regálů. Pro nižší výšky nebo širší rovnoměrné osvětlení jsou vhodné reflektory s větším úhlem (90° nebo 120°).

Je reflektor kompatibilní se svítidly jiných výrobců?

Reflektor LED2 HBAY PRO AL (SKU 6459806) je konstrukčně navržen pro svítidla řady HBAY PRO od LED2. Montážní hrdlo s průměrem odpovídá tělu těchto svítidel. Kompatibilitu s produkty jiných výrobců LED2 neuvádí a nelze ji zaručit bez ověření rozměrů montážního otvoru konkrétního svítidla. Průměr reflektoru je 482 mm, výška 248 mm – tato čísla lze porovnat s technickou dokumentací jiného svítidla. Pro jistotu doporučujeme konzultaci s technickým oddělením LED2 nebo ověření rozměrů dle dostupných 3D modelů.

Co znamená materiál ALUMINIUM u tohoto reflektoru?

Označení ALUMINIUM u reflektoru HBAY PRO AL znamená, že těleso i optická plocha jsou vyrobeny z taženého hliníku se stříbrným leštěným povrchem. Hliník má oproti plastovým reflektorům výrazně vyšší odrazivost a tepelnou odolnost – nevhodně nevybledne ani při dlouhodobém provozu výkonových průmyslových svítidel. Průměr reflektoru 482 mm a výška 248 mm odpovídají tuhé hliníkové konstrukci, která si drží tvar i při mechanických otřesech typických v průmyslových provozech. Hmotnost ani tloušťka stěny nejsou výrobcem specifikovány v dodaných datech.
