HBAY PRO PIR SENSOR 0-10V 6459601 LED2

Detailní popis produktu

Dokumentace ke stažení

PIR senzor 0–10 V, IP 65, 12 V DC, detekční úhel 120°, rozměry d55 × 26 mm

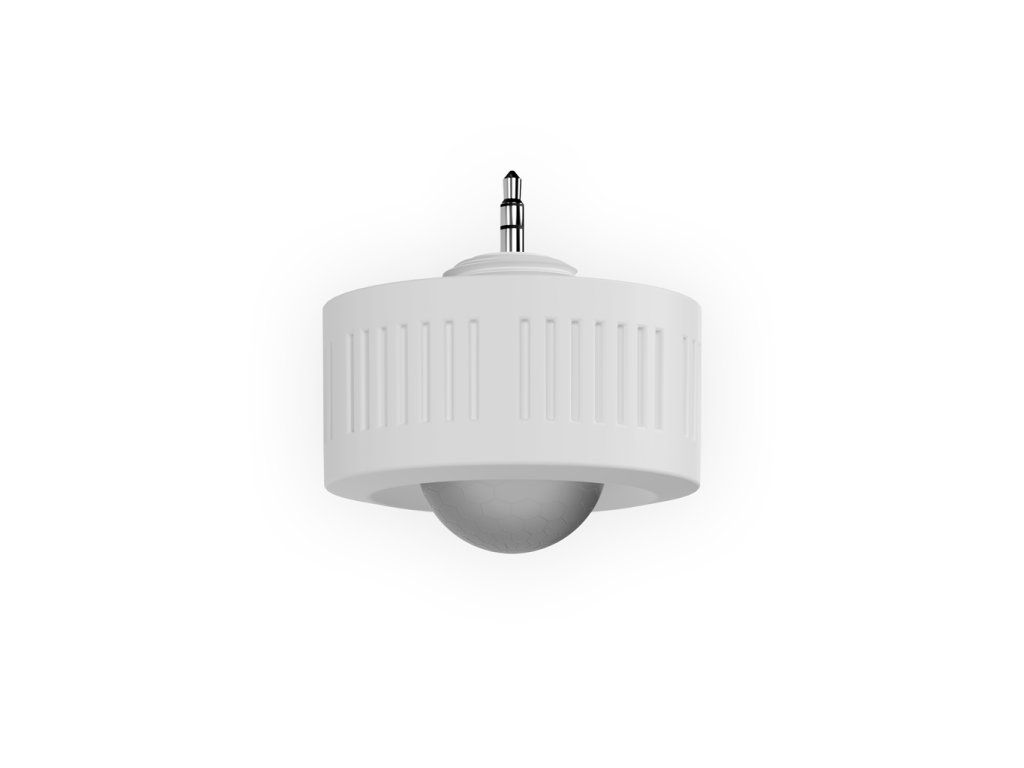

Senzor LED2 HBAY PRO PIR detekuje pohyb v úhlu 120° a reguluje svítidlo analogovým výstupem 0–10 V. Kompaktní válcové pouzdro z bílého polykarbonátu (PC) o průměru 55 mm a výšce pouhých 26 mm se vizuálně odlišuje vertikálním žebrováním po celém obvodu, které zlepšuje tepelnou stabilitu elektroniky. Ve spodní části je zasazena polokulová IR čočka z šedého difuzního materiálu s detekčním úhlem 120°, chromovaný 3,5mm jack konektor nahoře umožňuje snadné připojení přímo do patice průmyslových svítidel řady HBAY. Napájení 12 V DC je vedeno ze svítidla, senzor proto nevyžaduje samostatný zdroj. Krytí IP 65 chrání elektroniku před prachem a přímým stříkáním vody – senzor tak plně vyhovuje podmínkám skladů, výrobních hal, logistických center nebo garážových komplexů, kde automatická regulace světla snižuje spotřebu energie bez nutnosti manuálního ovládání.

Proč zvolit HBAY PIR SENSOR LED2?

• Analogový výstup 0–10 V: Plynulá regulace intenzity osvětlení kompatibilní s dimmerovatelnými drivery průmyslových svítidel – bez přerušení světelného toku při návratu do pohotovostního režimu.
• Detekční úhel 120°: Pokrytí velké podlahové plochy pod svítidlem jediným senzorem, vhodné pro uličky regálových skladů i otevřené výrobní plochy.
• Krytí IP 65: Odolnost vůči prachu a vodním stříkancům zajišťuje bezporuchový provoz v náročném průmyslovém prostředí.
• Kompaktní rozměry d55 × 26 mm: Senzor nepřesahuje půdorys svítidla HBAY, zachovává čistý vzhled instalace a nevyčnívá do pracovního prostoru haly.

Technická specifikace

Pro architekty a projektanty

PIR senzor LED2 HBAY PRO (SKU 6459601) je navržen jako integrovaný doplněk k průmyslovým svítidlům řady HBAY – při projektování osvětlení výrobních hal, skladů nebo logistických center jej lze zahrnout přímo do schématu jako součást svítidla. Analogový řídicí signál 0–10 V je plně kompatibilní se standardními dimmovatelnými drivery, což usnadňuje integraci do systémů řízení osvětlení bez nutnosti dalších převodníků. Pro výpočty osvětlení v softwaru Dialux nebo Relux lze vycházet z detekčního úhlu 120° a instalační výšky odpovídající montážní poloze svítidla HBAY. Krytí IP 65 splňuje požadavky ČSN EN 60529 pro prostory s výskytem prachu nebo vodních stříkanců. Technická dokumentace, 3D modely a LDT soubory jsou dostupné na vyžádání prostřednictvím obchodního oddělení LED2. Kompaktní rozměry d55 × 26 mm a standardizovaný jack konektor minimalizují nároky na montážní prostor a zjednodušují revizní přístup při servisu.

Časté dotazy

Jaký stmívací systém HBAY PRO PIR SENSOR podporuje?

Senzor HBAY PRO PIR používá analogový výstup 0–10 V, který je průmyslovým standardem pro plynulou regulaci LED svítidel. Výstupní signál v rozsahu 0 až 10 V DC přímo ovládá dimovatelný driver svítidla – při nulovém pohybu senzor sníží svítidlo na přednastavený pohotovostní výkon (typicky 10–20 % dle nastavení driveru) a při detekci pohybu ho automaticky zvýší na 100 %. Tato metoda nevyžaduje žádný samostatný stmívací kontrolér ani DALI sběrnici, je proto vhodná pro jednoduché instalace ve skladech a halách, kde prioritou je energetická úspora bez složité infrastruktury.

Je HBAY PRO PIR SENSOR vhodný do vlhkých nebo prašných prostor?

Ano. Senzor je certifikován na krytí IP 65, což znamená úplnou ochranu před prachovými částicemi a odolnost vůči přímému stříkání vody ze všech směrů (dle normy IEC 60529). Je proto vhodný pro průmyslové haly s mytím podlah, potravinářské provozy, garážové komplexy i venkovní přístřešky. Pouzdro z polykarbonátu (PC) odolává mechanickým nárazům a běžným průmyslovým chemikáliím. Před použitím v prostorách s agresivními chemikáliemi nebo výbušnou atmosférou (zóny ATEX) je nutná konzultace s technickým oddělením LED2.

Jaký je detekční úhel a jak velkou plochu senzor pokryje?

PIR senzor HBAY PRO detekuje pohyb v úhlu 120°. Pokrytá plocha závisí na výšce instalace – při typické montážní výšce průmyslových svítidel HBAY kolem 6 m odpovídá detekční kužel přibližně kruhu o průměru 7–8 m na podlaze. Při výšce 10 m se pokrytí rozšiřuje přibližně na průměr 11–12 m. Přesné hodnoty závisí na citlivosti nastavení senzoru a teplotním kontrastu mezi osobou a okolím. Pro projektování pokrytí větší haly se doporučuje konzultovat rozmístění svítidel s technickým oddělením nebo využít simulaci v softwaru Dialux s importovanými daty svítidla.
