ECO TRACK 2 m – hliníková 3-fázová lišta, IP 20, RAL 9003, 220–240 V

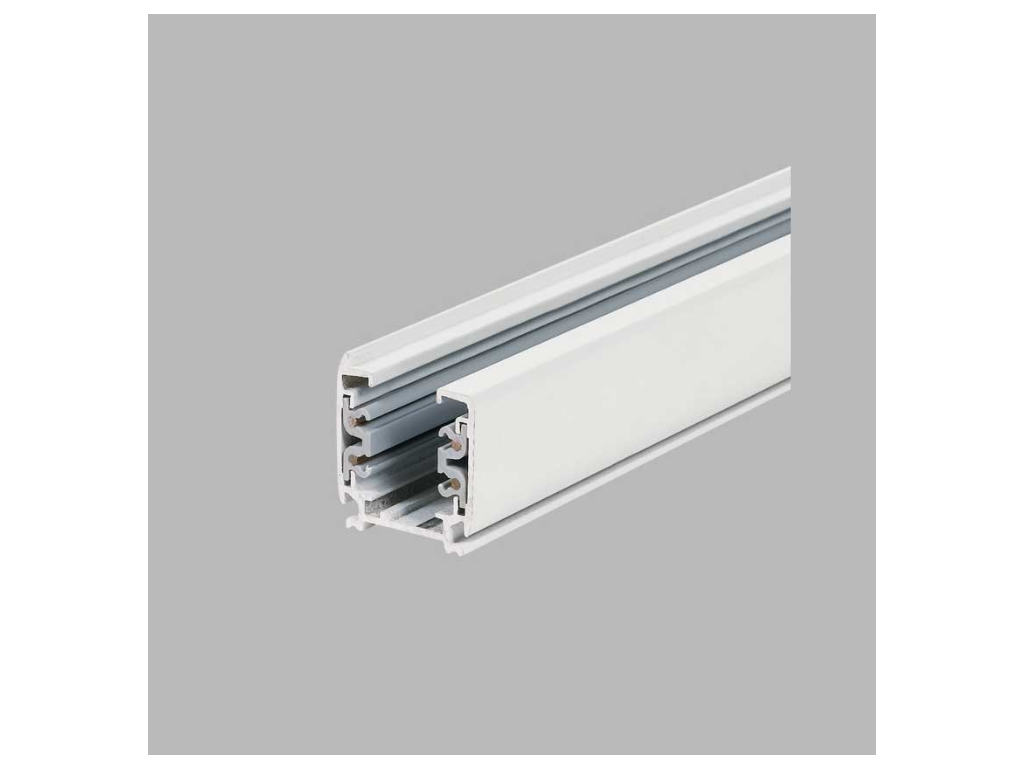

Hliníkový profil délky 2 000 mm s bílým lakem RAL 9003 tvoří základ flexibilního trackového systému LED2. Lišta ECO TRACK má robustní obdélníkový průřez s mírně zkosenou horní hranou a charakteristickým podélným drážkovým otvorem – do něj se zasunují a otáčejí adaptéry trackových svítidel. Na čelním řezu jsou patrné 3 izolované měděné vodiče uložené v šedých plastových vodících drážkách; jejich geometrie vylučuje záměnu fáze. Bílý matný povrch se vizuálně snoubí se sádrokartonovými i betonovými stropy a minimalizuje viditelnost lišty jako nosného prvku. Třída ochrany 1 a krytí IP 20 předurčují lištu pro interiérové instalace – obchody, galerie, showroomy, restaurace nebo kanceláře. Montáž probíhá přímým přišroubováním ke stropu nebo závěsnými konzolami; standardní délka 2 000 mm usnadňuje stavebnicové skládání delších tras pomocí spojek.

Proč zvolit ECO TRACK LED2?

• Hliníková konstrukce: Profil z hliníku zajišťuje nízkou hmotnost při vysoké tuhosti – lišta délky 2 000 mm nedeformuje při osazení více spotřebiči najednou.
• 3-fázový rozvod: 3 oddělené vodiče umožňují připojit svítidla na různé fáze a ovládat je nezávisle – bez nutnosti instalovat oddělené okruhy.
• Bílý lak RAL 9003: Standardizovaná barva usnadňuje kombinaci s dalšími prvky systému ECO TRACK a odpovídá většině interiérových povrchů.
• Napájení 220–240 V AC: Přímé připojení na standardní síť 50–60 Hz bez nutnosti externího napájecího zdroje – kompatibilní s běžnou evropskou elektroinstalací.

Technická specifikace

Pro architekty a projektanty

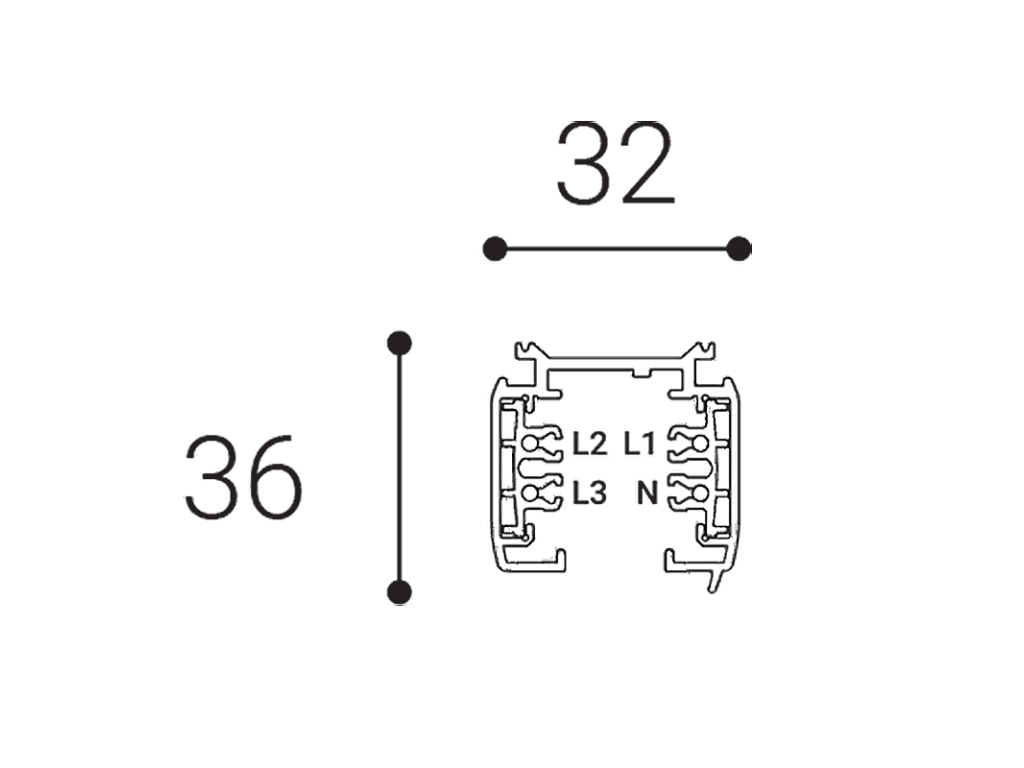

Lišta ECO TRACK od LED2 je navržena jako modulární prvek – jednotná délka 2 000 mm zjednodušuje výpočet potřebného počtu kusů i rozmístění napájecích bodů v půdorysu. Pro projektanty je k dispozici technická dokumentace včetně 3D modelů a výkresů průřezu profilu, které umožňují přesné zakreslení do projektové dokumentace. Světelné výpočty v programech Dialux nebo Relux lze provádět na základě fotometrických dat konkrétních trackových svítidel kompatibilních se systémem ECO TRACK. Důležitý parametr pro dimenzování okruhů: lišta pracuje s napájením 220–240 V AC a podporuje 3-fázové zapojení, přičemž maximální zatížení každé fáze určuje použitá pojistková ochrana instalace. Třída ochrany 1 vyžaduje připojení ochranného vodiče PE. Stupeň krytí IP 20 omezuje použití výhradně na suché interiéry. Objednávání po balení 10 ks usnadňuje plánování větších projektů.

Časté dotazy

Jaký je rozdíl mezi 1-fázovou a 3-fázovou trackovou lištou?

Jednofázová lišta obsahuje 2 vodiče (fáze + nulák) a všechna svítidla jsou na jediném okruhu – nelze je dělit do skupin. Třífázová lišta ECO TRACK má 3 oddělené fázové vodiče plus nulový a ochranný vodič, takže svítidla připojená na různé fáze lze ovládat nezávisle třemi spínači nebo třemi okruhy. To je klíčové pro obchody nebo galerie, kde potřebujete přepínat zóny osvětlení bez nutnosti dalšího kabeláže. Lišta ECO TRACK 6360101 pracuje s napájením 220–240 V AC / 50–60 Hz a je kompatibilní se všemi spotřebiči určenými pro 3-fázový track systém.

Lze lištu ECO TRACK zkrátit nebo propojit více kusů za sebou?

Hliníkový profil ECO TRACK délky 2 000 mm lze zkrátit běžnou pilou na kov na libovolnou délku – řez nevyžaduje speciální nářadí. Pro prodloužení trasy slouží příslušné spojky systému ECO TRACK, které mechanicky i elektricky navazují dva nebo více úseků lišty za sebou. Maximální délka jednoho napájeného úseku závisí na výkonu připojených spotřebičů a průřezu přívodního kabelu – vždy je třeba dodržet maximální proudové zatížení okruhu definované projektovou elektroinstalací. Všechny propojovací a zakončovací prvky jsou součástí ekosystému ECO TRACK od LED2.

Je lišta ECO TRACK vhodná do koupelny nebo vlhkých prostor?

Ne. Lišta ECO TRACK 6360101 má stupeň krytí IP 20, který zajišťuje ochranu pouze před dotykem prstů s živými částmi, nikoli před vlhkostí nebo vodou. Proto je určena výhradně do suchých interiérů – obchodů, galerií, restaurací, kanceláří nebo obytných prostor. Pro instalaci v koupelně, nad bazénem nebo v exteriéru je nutné použít trackové systémy s krytím minimálně IP 44 nebo vyšším. Třída ochrany 1 rovněž vyžaduje povinné uzemnění lišty prostřednictvím ochranného vodiče PE.
