Lišta LED2 ECO TRACK 3M Černá | 6360203

Detailní popis produktu

Dokumentace ke stažení

ECO TRACK 3 m – třífázová hliníková lišta, IP 20, RAL 9011, 220–240 V AC

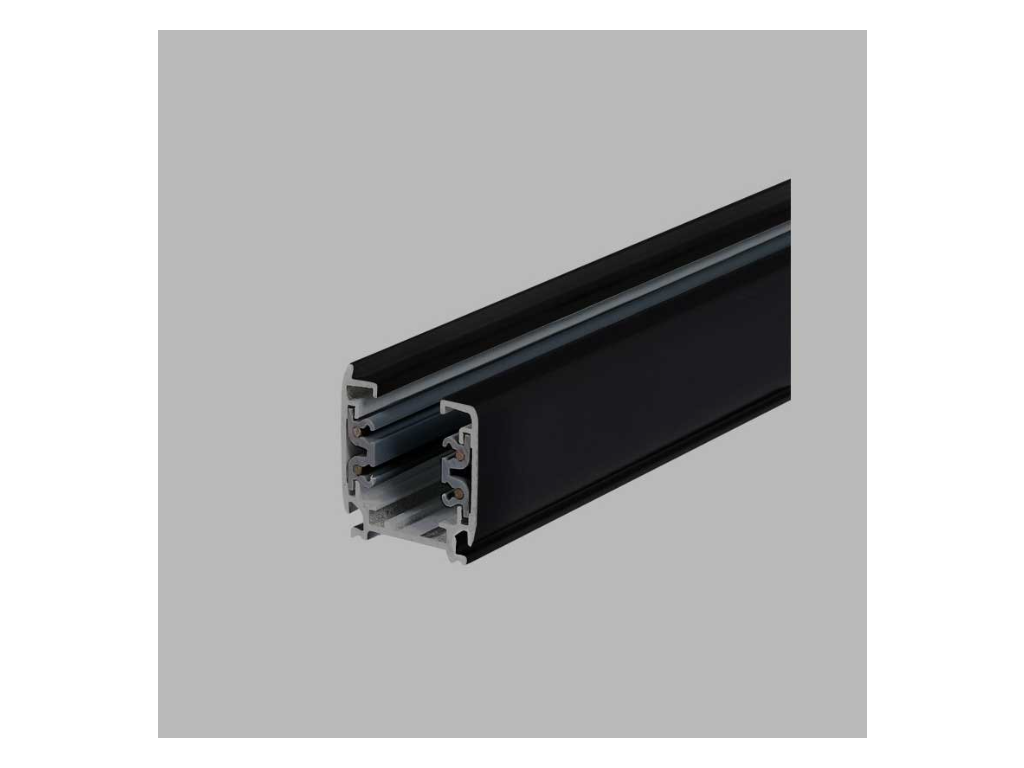

Hliníkový extrúzní profil délky 3 000 mm s třemi měděnými vodiči umožňuje osadit libovolný počet tracklight svítidel na jedné lince bez přerušení. Lišta ECO TRACK od LED2 je vyrobena z lisovaného hliníku s matným černým lakem v odstínu RAL 9011 – povrch nevykazuje lesklé reflexe a opticky splývá se stropem i tmavými interiérovými detaily. Na čelním průřezu jsou patrné tři symetricky rozmístěné měděné kontakty vsazené do izolovaných plastových drážek, které zaručují bezpečný a mechanicky stabilní styk s adaptérem svítidla. Napájení probíhá ze sítě 220–240 V AC / 50–60 Hz, třída ochrany 1 a krytí IP 20 předurčují lištu pro suchý interiér – obchody, galerie, showroomy nebo kancelářské prostory, kde se světelná scéna průběžně upravuje přesunem jednotlivých spotů.

Proč zvolit ECO TRACK LED2?

• Délka 3 000 mm: pokrývá celou stěnu nebo prodejní zónu jediným kusem bez viditelného spoje.
• Třífázový systém: tři nezávislé obvody na jedné liště umožňují ovládání světelných skupin oddělenými spínači nebo stmívači.
• Hliníková konstrukce RAL 9011: nízká hmotnost profilu při vysoké tuhosti, matný černý povrch minimalizuje nežádoucí odrazy světla.
• IP 20, třída ochrany 1: plně uzemněná instalace dle norem pro komerční interiéry, snadná revize elektrikem.

Technická specifikace

Pro architekty a projektanty

Lišta ECO TRACK LED2 délky 3 000 mm je navržena tak, aby ji bylo možné zkrátit na stavbě standardní pilou na hliník – výsledná délka je volitelná po milimetrech a konce se zakrývají dodávanými koncovkami systému ECO TRACK. Pro výpočty osvětlenosti v programech DIALux nebo Relux doporučujeme využít LDT soubory kompatibilních tracklight svítidel LED2, které jsou ke stažení na produktových stránkách jednotlivých spotů. Třífázové zapojení lišty (fáze L1, L2, L3 + N + PE) projektantovi umožňuje rozdělit svítidla do tří nezávislých okruhů a navrhnout scénáře akcentového, expozičního nebo obecného osvětlení na jediném nosném prvku. Uzemňovací vodič je veden v profilu odděleně od fázových kontaktů – dokumentace instalace splňuje požadavky normy ČSN EN 60570 pro osvětlovací kolejnice. Výkres průřezu a 3D model profilu jsou dostupné na vyžádání u technického oddělení LED2.

Časté dotazy

Co znamená třífázová lišta a jak ji zapojit?

Třífázová lišta ECO TRACK obsahuje tři nezávislé fázové vodiče (L1, L2, L3) plus nulový vodič (N) a ochranný vodič (PE) – celkem pět kontaktů v profilu. Každý adaptér tracklight svítidla se při nasazení připojí na jednu vybranou fázi. Rozvodnici je třeba přivést třífázové napájení 220–240 V AC / 50–60 Hz. Výhodou tohoto řešení je možnost nezávislého spínání tří skupin svítidel bez potřeby samostatné lišty pro každý okruh. Instalaci musí provést osoba s elektrotechnickou kvalifikací; třída ochrany 1 vyžaduje povinné uzemnění profilu.

Je lišta ECO TRACK 3M vhodná do koupelny nebo vlhkých prostor?

Lišta ECO TRACK 6360203 má krytí IP 20, které chrání pouze před pevnými částicemi větší než 12,5 mm a neposkytuje žádnou ochranu před vodou ani vlhkostí. Pro instalaci v koupelnách, sprchových koutech nebo jiných vlhkých prostorách je toto krytí nedostatečné – norma ČSN 33 2000-7-701 vyžaduje v zóně 2 minimálně IP 44 a v zóně 1 minimálně IP 45. Lišta ECO TRACK je určena výhradně pro suchý interiér: obchody, galerie, showroomy nebo kancelářské prostory s běžnou vzdušnou vlhkostí.

Jaký stmívací systém lišta ECO TRACK podporuje?

Samotná lišta ECO TRACK pracuje v režimu ON/OFF – nemá vlastní elektroniku pro stmívání. Stmívací funkce závisí výhradně na použitém tracklight svítidle: pokud je zvolené svítidlo kompatibilní s TRIAC nebo DALI stmívačem, lze stmívání realizovat na příslušné fázi lišty. Doporučujeme ověřit stmívací kompatibilitu konkrétního svítidla ze sortimentu LED2 v jeho technickém listu před finálním výběrem. Profil lišty délky 3 000 mm a napájení 220–240 V AC jsou na typ stmívání neutrální a neomezují volbu regulačního systému.
