Lišta LED2 ECO TRACK CONNECTOR Černá | 6360703

Detailní popis produktu

Dokumentace ke stažení

ECO TRACK CONNECTOR – přímý spoj lišty, 220–240 V AC, IP 20, RAL 9011

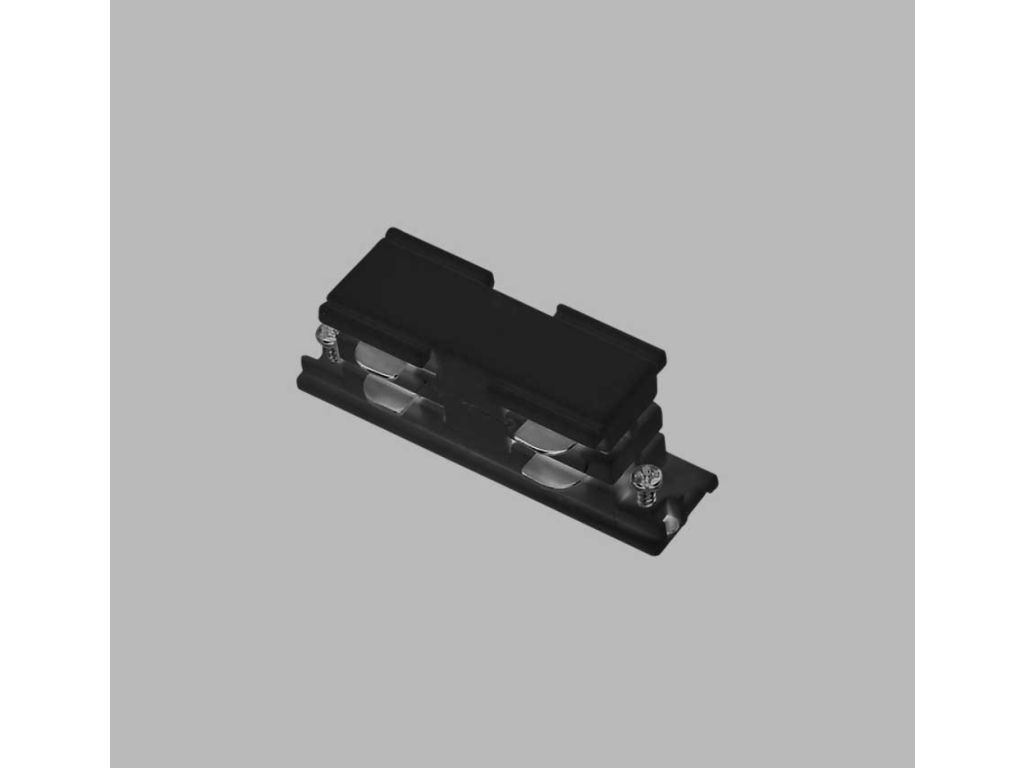

Přímý spojovací díl ECO TRACK CONNECTOR zajišťuje mechanicky pevné a elektricky spolehlivé propojení dvou sekcí třífázové lišty ECO TRACK při napájení 220–240 V AC. Díl je vyroben z odolného polykarbonátu (PC) v celočerné povrchové úpravě RAL 9011. Kompaktní obdélníkové tělo s profilovanými vodícími drážkami přesně dosedá do lištového profilu a dva viditelné ocelové šrouby fixují vodičové kontakty s konstantním přítlakem. Krytí IP 20 a třída ochrany 1 předurčují konektor pro suché interiérové prostory – obchodní prodejny, galerie, showroomy nebo bytové interiéry. Stmívání pracuje v režimu ON/OFF. Systém LED2 ECO TRACK navrhli technici LED2 tak, aby každý spojovací prvek zachoval čistou vizuální linii bez viditelných mezer či kabeláže a zároveň zaručil bezpečné vedení elektrického proudu v celé délce instalace.

Proč zvolit ECO TRACK CONNECTOR LED2?

• Přesný mechanický dosed: Profilované vodící drážky z polykarbonátu zaručují polohu spoje s nulovou vůlí – lišta zůstane rovná i při zatížení svítidly.
• Pevná elektrická kontakce: Dva ocelové šrouby s konstantním přítlakem eliminují přechodový odpor a zajišťují bezpečné vedení při 220–240 V AC, 50–60 Hz.
• Celočerná povrchová úprava RAL 9011: Matný lak splyne s tmavými lištovými profily ECO TRACK a zachová homogenní vzhled celé instalace.
• Třída ochrany 1 a IP 20: Uzemněné provedení splňuje bezpečnostní požadavky pro instalace v suchých interiérových prostorech.

Technická specifikace

Pro architekty a projektanty

ECO TRACK CONNECTOR 6360703 je certifikovaný příslušenský díl lištového systému LED2 ECO TRACK a je plně kompatibilní s ostatními komponenty této rodiny. Projektanti ocení dostupnost technické dokumentace na webu LED2: 2D výkresy s kótovanými rozměry konektoru (70 × 30 × 20 mm) a schémata zapojení třífázové lišty usnadňují přípravu prováděcí dokumentace i výpočty délky lištových tras. Pro výpočty osvětlenosti v programech DIALux nebo Relux postačí kombinovat LDT soubory konkrétních svítidel ECO TRACK – samotný konektor nemá fotometrický výstup, ale jeho přesné rozměry zajistí správné zakreslení spoje v půdorysu. Třída ochrany 1 a krytí IP 20 definují instalační podmínky; projekt musí počítat s použitím v suchých interiérech. Master pack 100 ks zjednodušuje hromadné objednávky pro rozsáhlé komerční instalace v galeriích, obchodních centrech nebo showroomech.

Časté dotazy

Je ECO TRACK CONNECTOR kompatibilní s jinými lištovými systémy než ECO TRACK?

ECO TRACK CONNECTOR 6360703 je konstruován výhradně pro lištový systém ECO TRACK od LED2 a jeho drážkový profil odpovídá přesným rozměrům tohoto systému. Použití s lištami jiných výrobců nebo jiných rodin LED2 není zaručeno a mohlo by vést k mechanické nestabilitě nebo porušení elektrické bezpečnosti. Konektor pracuje s napájením 220–240 V AC, 50–60 Hz a splňuje třídu ochrany 1 (PE vodič). Pro správnou funkci doporučujeme sestavovat celou instalaci pouze z komponentů rodiny ECO TRACK.

Jaké je krytí konektoru a lze ho použít ve vlhkých prostorách?

ECO TRACK CONNECTOR má krytí IP 20, což znamená ochranu proti pevným tělesům větším než 12,5 mm, bez ochrany proti vlhkosti. Konektor je určen výhradně pro suché interiérové prostory. Instalace v koupelnách, sprchových koutech, venkovních přístřešcích nebo jiných vlhkých a mokrých provozech není přípustná. Pro vlhké prostory nebo exteriér je nutné volit lištové systémy s krytím minimálně IP 44 nebo IP 65.

Jak probíhá instalace ECO TRACK CONNECTOR do lišty?

Konektor se zasune do profilových drážek obou navazujících lištových sekcí ECO TRACK tak, aby vodící žebra z materiálu PC dosedla po celé délce spoje. Poté se utáhnou dva ocelové šrouby, které jsou viditelné na bočních stranách dílu a zajišťují trvalý elektrický kontakt při napájení 220–240 V AC. Montáž nevyžaduje speciální nářadí – postačí plochý šroubovák. Před montáží je nutné odpojit napájení celé lišty. Konektor je dodáván v master packu po 100 kusech, tedy vhodný i pro rozsáhlé instalace.
