Lišta LED2 ECO TRACK END CAP Černá | 6360603

Detailní popis produktu

Dokumentace ke stažení

ECO TRACK END CAP – koncová krytka BLACK | IP 20, 220–240 V AC, PC, RAL 9011

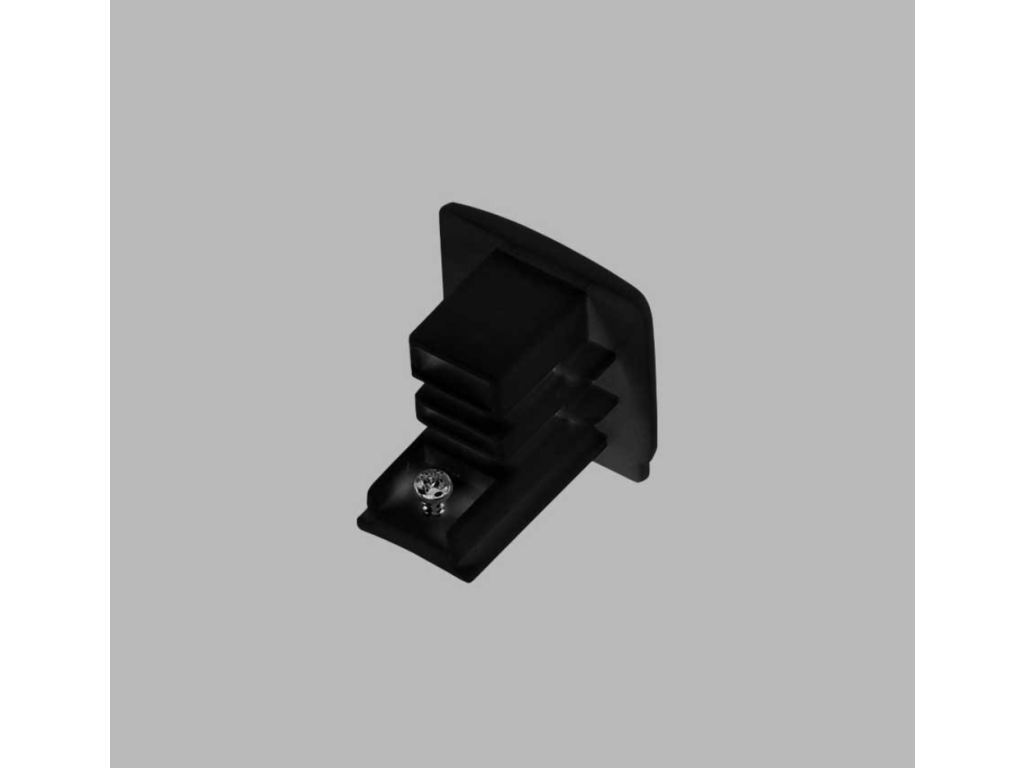

Bezpečné zakrytí sběrnicových kontaktů lišty ECO TRACK na napájecím napětí 220–240 V AC. Krytka 6360603 má kompaktní schodovitý tvar vytvořený vstřikováním polykarbonátu (PC) v matné černé úpravě RAL 9011, která barevně sjednocuje celý systém ECO TRACK od LED2. Zřetelně tvarovaný blok s horizontálními žebry přesně kopíruje vnitřní průřez lišty a zabraňuje kontaktu s živými částmi sběrnice. Na spodní straně je osazen kovový šroub pro mechanické zajištění – krytku lze uchytit bez potřeby speciálního nářadí. Stupeň ochrany IP 20 odpovídá instalacím v suchých interiérech: obchodech, galeriích, showroomech nebo kancelářích. Krytka je konstrukčně slučitelná se systémy ON/OFF i DALI, takže zapadá do inteligentních instalací s řízeným osvětlením. Třída ochrany 1 zajišťuje uzemnění dle platných norem.

Proč zvolit ECO TRACK END CAP LED2?

• Bezpečnost kontaktů: Uzavírá otevřený konec sběrnicové lišty při 220–240 V AC a zamezuje nechtěnému dotyku s živými částmi.
• Materiál PC: Polykarbonát odolává mechanickému namáhání a dlouhodobě si zachovává tvar i barvu RAL 9011.
• Kompatibilita s DALI: Krytka nepřerušuje řídicí linku – instalace funguje s ON/OFF i DALI řídicími systémy bez úprav.
• Snadná montáž: Integrovaný kovový zajišťovací šroub fixuje krytku v profilu; rozměry balení 35 × 35 × 30 mm usnadňují skladování i distribuci.

Technická specifikace

Pro architekty a projektanty

Krytka ECO TRACK END CAP 6360603 je nedílnou součástí systémové dokumentace LED2 pro kolejnicové osvětlení ECO TRACK. Při projektování v softwaru DIALux nebo Relux je nutné zahrnout veškeré koncové prvky lišty do výkresu půdorysu, aby výsledná instalace splňovala normu ČSN EN 60570 pro napájecí lišticové systémy. Těleso z polykarbonátu PC má objem 0,000037 m³, což usnadňuje výpočet hmotnostní zátěže při rozsáhlých instalacích. Provoz při 220–240 V AC / 50–60 Hz a třída ochrany 1 jsou v souladu s požadavky platných evropských direktiv. LED2 poskytuje pro systém ECO TRACK 3D modely a technické listy ke stažení na www.led2.cz – architekti a projekční kanceláře je mohou přímo vložit do výkresové dokumentace. Stupeň IP 20 limituje použití na suché interiérové prostory; pro vlhká prostředí je třeba zvolit systém s vyšším krytím z portfolia LED2.

Časté dotazy

Je ECO TRACK END CAP kompatibilní s DALI systémy?

Ano. Krytka 6360603 je konstrukčně navržena pro systém ECO TRACK, který podporuje jak ON/OFF, tak DALI řízení osvětlení. Samotná krytka neobsahuje žádnou elektroniku – jejím úkolem je mechanicky uzavřít konec lišty a ochránit sběrnicové kontakty při napájení 220–240 V AC. Vložením krytky se řídicí linka DALI nijak nepřerušuje ani nezkratuje, takže celá instalace zůstává funkčně nedotčena. Kompatibilitu ověřte vždy s konkrétním typem lišty ECO TRACK, aby rozměry profilu odpovídaly.

Je ECO TRACK END CAP vhodný do koupelny nebo vlhkých prostor?

Krytka ECO TRACK END CAP 6360603 má stupeň ochrany IP 20, který ji řadí výhradně do suchých interiérových prostorů. Do koupelny, sprchového koutu ani jiných vlhkých nebo mokrých zón ji instalovat nelze – norma ČSN EN 60529 vyžaduje pro tyto aplikace minimálně IP 44 (ochrana před stříkající vodou). Pro vlhká prostředí nabízí LED2 kolejnicové systémy s vyšším krytím. Instalaci v souladu s platnými předpisy vždy svěřte kvalifikovanému elektrikáři.

Z jakého materiálu je krytka ECO TRACK END CAP vyrobena?

Krytka je vyrobena z polykarbonátu (PC), který patří mezi technické termoplasty s vysokou rázovou houževnatostí a dobrou rozměrovou stabilitou. Povrch je v matné černé barvě RAL 9011, která barevně sjednocuje celý systém ECO TRACK. Polykarbonát snáší provozní teploty typické pro interiérové instalace a neztrácí tvar ani barvu při dlouhodobém provozu. Objem dílu je 0,000037 m³; master pack obsahuje 200 ks, což odpovídá potřebám větších projektů nebo distribučních skladů.
