Lišta LED2 ECO TRACK LEFT L-FEED Bílá | 6360801

Detailní popis produktu

Dokumentace ke stažení

ECO TRACK LEFT L-FEED – rohový konektor, IP 20, 220–240 V AC, PC, RAL 9003

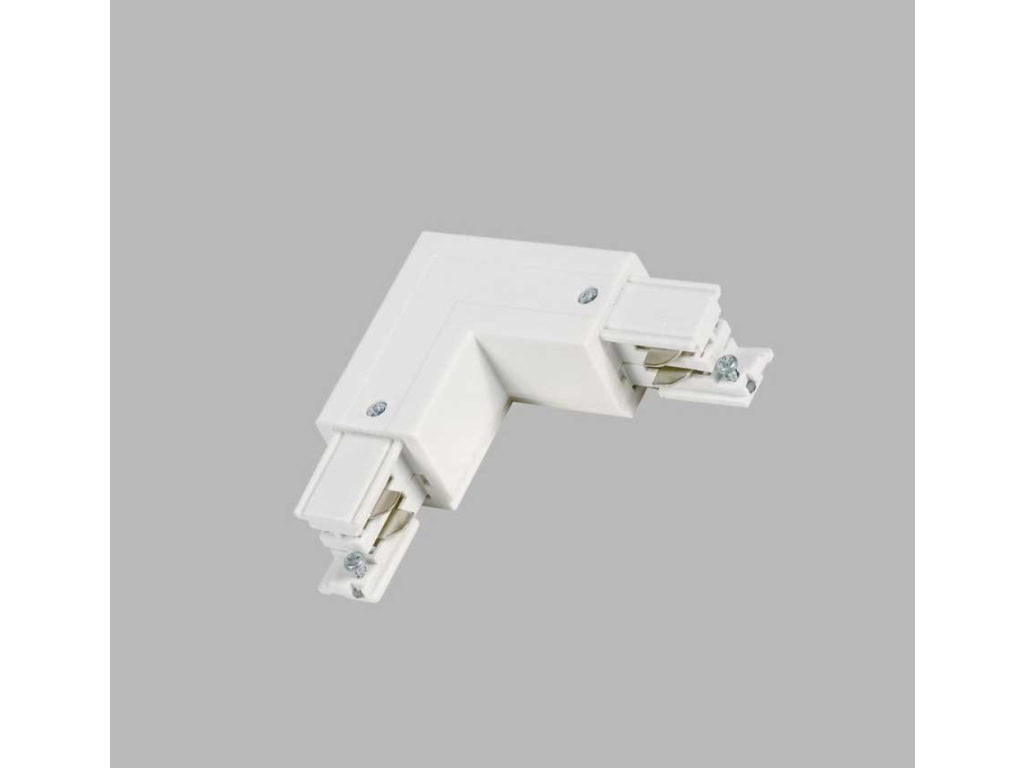

Levý L-konektor ECO TRACK zajišťuje elektrické propojení dvou lišt pod úhlem 90° při napájení 220–240 V AC. Kompaktní těleso z polykarbonátu (PC) v bílé barvě RAL 9003 má pravoúhlý L-profil s příznačně přiznanými šroubovými svorkami na obou vývodech – detaily viditelné i na fotografii produktu. Krytí IP 20 předurčuje konektor pro suchý interiér: obchody, galerie, kanceláře, rezidenční prostory i restaurace. Třída ochrany I odpovídá standardnímu jištění v rozváděči. Rozměry balení jsou 100 × 100 × 35 mm, konektor se prodává v master packu po 25 kusech, což ocení instalační firmy při větších zakázkách. Produkt pochází z výroby certifikované pro trh EU, napájení pokrývá rozsah 50–60 Hz standardní pro celou Evropu. Konektor je navržen výhradně jako levostranné (LEFT) provedení – pro pravostranné propojení existuje samostatná varianta.

Proč zvolit ECO TRACK LED2?

• Přesné propojení pod 90°: Levý L-tvar zajišťuje mechanicky stabilní a elektricky spolehlivý spoj dvou lišt ECO TRACK bez nutnosti dalších adaptérů.
• Odolný materiál PC: Polykarbonátové těleso odolává mechanickému namáhání při montáži a zaručuje dlouhou životnost celého kolejnicového systému.
• Napájení 220–240 V AC, 50–60 Hz: Plná kompatibilita s evropskou rozvodnou sítí, přímé zapojení bez transformátoru.
• Bílá RAL 9003: Neutrální bílá povrchová úprava splyne s většinou interiérových podhledů a omítek, konektor vizuálně nenarušuje systém lišt.

Technická specifikace

Pro architekty a projektanty

Při návrhu kolejnicového osvětlení v půdoryse s rohovou trasou je přesná specifikace konektoru klíčová pro bezchybnou funkci celého systému LED2 ECO TRACK. Levý L-konektor (SKU 6360801) je určen pro propojení lišt v levém rohu při pohledu od zdroje napájení – záměna s pravostrannou variantou způsobí nefunkční sestavu. Projektantům doporučujeme ověřit orientaci rohů již ve fázi návrhu světelného plánu. Pro výpočty osvětlení v programech Dialux nebo Relux jsou relevantní zejména data svítidel osazených na lištu; konektor samotný do světelného výpočtu nevstupuje, ale jeho správná volba ovlivňuje délku a geometrii světelné trasy. Technická dokumentace systému ECO TRACK – včetně 3D modelů lišt a příslušenství – je dostupná na vyžádání u obchodního oddělení LED2. Master pack 25 ks usnadňuje logistiku u větších projekčních zakázek s opakujícím se půdorysným vzorem.

Časté dotazy

Jaký je rozdíl mezi LEFT a RIGHT verzí L-konektoru ECO TRACK?

Levá (LEFT) a pravá (RIGHT) varianta L-konektoru ECO TRACK se liší orientací napájecího vývodu. Levý konektor (SKU 6360801) propojuje lišty v rohu, kde zdroj napájení vstupuje zleva při pohledu od středu místnosti. Záměna obou variant způsobí, že konektor nelze správně zasunout do lišty nebo dojde k nesprávnému rozložení fází. Při projektování je proto nutné určit orientaci každého rohu v půdoryse a objednat odpovídající variantu. Napájení obou provedení je shodné: 220–240 V AC, 50–60 Hz, krytí IP 20, materiál PC, barva RAL 9003.

Je ECO TRACK konektor vhodný do koupelny nebo vlhkých prostor?

Konektor ECO TRACK LEFT L-FEED (SKU 6360801) má krytí IP 20, které odpovídá ochraně před pevnými tělesy většími než 12 mm, bez jakékoli ochrany před vlhkostí nebo vodou. Instalace do koupelny, sprchového koutu nebo jiného vlhkého prostředí proto není přípustná – takové prostředí vyžaduje minimálně krytí IP 44 nebo vyšší. Konektor je určen výhradně pro suchý interiér: obchody, kanceláře, galerie nebo obývací prostory. Pro vlhká prostředí LED2 nabízí jiné produktové řady s odpovídajícím stupněm krytí.

Lze ECO TRACK systém stmívat nebo pouze zapínat a vypínat?

Konektor ECO TRACK LEFT L-FEED podporuje výhradně ovládání ON/OFF – plynulé stmívání prostřednictvím tohoto konektoru není možné. Stmívatelnost celého kolejnicového systému závisí na použitých svítidlech a napájecím zdroji lišty, nikoli na samotném konektoru. Pokud projekt vyžaduje stmívání (TRIAC, DALI nebo 1–10 V), je nutné ověřit kompatibilitu přímo u osazovaných svítidel a použitého napájecího modulu systému ECO TRACK. Samotný L-konektor je pasivní elektromechanický díl zajišťující pouze propojení vodičů mezi dvěma lištami pod úhlem 90° při napájení 220–240 V AC.
