ECO TRACK LEFT L-FEED – L-konektor pro třífázové lišty, 220–240 V AC, IP 20, RAL 9011

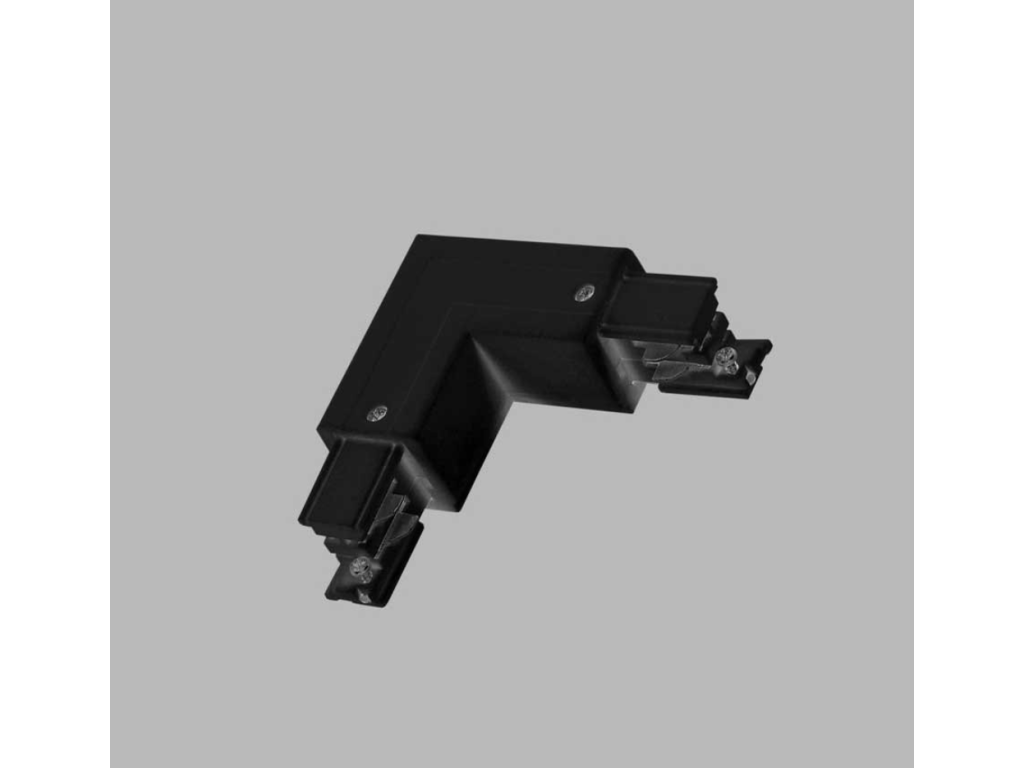

L-konektor ECO TRACK LEFT L-FEED (SKU 6360803) od LED2 zajišťuje elektrické i mechanické propojení dvou úseků třífázové kolejnicové lišty v pravém úhlu – levé provedení. Těleso je odlito z polykarbonátu (PC) v matné černé povrchové úpravě RAL 9011; hranatý L-tvar s přiznanými šroubovými svorkami a jistícími šrouby po bocích odpovídá průmyslovému estetickému kánonu, který dnes dominuje komerčním interiérům. Díky kompaktním rozměrům balení 100 × 100 × 35 mm zapadne konektor do instalace bez vizuálního rušení. Napájení 220–240 V AC, 50–60 Hz odpovídá evropské síťové normě, krytí IP 20 určuje použití výhradně v suchých vnitřních prostorách – obchodech, galeriích, showroomech nebo restauracích. Stmívání je řešeno přepínačem ON/OFF na úrovni napájecího zdroje lišty. Třída ochrany 1 vyžaduje řádné uzemnění instalace.

Proč zvolit ECO TRACK LED2?

• Standardní napájení 220–240 V AC: Přímé zapojení do evropské sítě 50–60 Hz bez transformátoru – snadná integrace do stávající elektroinstalace.
• Materiál PC (polykarbonát): Odolný termoplast zajišťuje mechanickou pevnost spoje i při opakovaném přestavování polohy svítidel na liště.
• Barevná jednotnost RAL 9011: Matná černá povrchová úprava RAL 9011 vizuálně sjednocuje konektor s lištami a adaptéry celé rodiny ECO TRACK.
• Sada 25 kusů (master pack): Balení 25 ks snižuje logistické náklady při větších instalacích v komerčních objektech.

Technická specifikace

Pro architekty a projektanty

ECO TRACK LEFT L-FEED je součástí uceleného systému kolejnicového osvětlení LED2, který zahrnuje přímé lišty, T-spoje, X-spoje, napájecí koncovky a slepé kryty. Při návrhu layoutu v půdoryse je levý L-konektor (SKU 6360803) určen pro změnu směru trasy lišty o 90° vlevo při pohledu ve směru instalace. Projektant může systém modelovat v CAD prostředí s využitím rozměrového podkladu balení 100 × 100 × 35 mm jako referenčního základu pro zástavbový prostor konektoru. Třída ochrany 1 vyžaduje zapracování ochranného vodiče (PE) do návrhu elektroinstalace. Krytí IP 20 omezuje použití na suché interiéry – pro vlhké prostory je nutné zvolit jiný systém. Dokumentace ECO TRACK LED2, včetně výběrových listů a fotometrických dat svítidel kompatibilních s touto lištou, je dostupná na webu led2.cz. Master pack 25 ks usnadňuje plánování materiálu pro větší projekty s opakujícím se modulem lišty.

Časté dotazy

Je ECO TRACK LEFT L-FEED kompatibilní se všemi svítidly na lištu LED2?

Konektor SKU 6360803 je navržen pro třífázový kolejnicový systém rodiny ECO TRACK LED2 a mechanicky i elektricky odpovídá standardu třífázové lišty s napájením 220–240 V AC. Kompatibilita se svítidly třetích stran závisí na tom, zda jejich adaptér odpovídá průřezu a kontaktní geometrii ECO TRACK. Doporučujeme použití adaptérů a svítidel ze stejné produktové řady LED2, která zaručuje správné kontaktní přiřazení fází L1, L2, L3 a nulového vodiče N. Před instalací svítidel jiného výrobce ověřte shodu kontaktního profilu.

Je ECO TRACK LEFT L-FEED vhodný do koupelny nebo vlhkých prostor?

Ne. Konektor ECO TRACK LEFT L-FEED disponuje krytím IP 20, které jej opravňuje pouze k instalaci v suchých vnitřních prostorách – obchodech, galeriích, showroomech nebo kancelářích. Krytí IP 20 nezajišťuje žádnou ochranu před vlhkostí, stříkající vodou ani kondenzátem. Pro instalace v koupelnách, kuchyních nebo exteriéru je nutné zvolit systém s krytím minimálně IP 44 (vlhké prostory) nebo IP 65 (exteriér). Použití konektoru mimo stanovené podmínky prostředí je v rozporu s normami ČSN EN a může ohrozit bezpečnost instalace.

Co je LEFT L-FEED a jak se liší od pravého provedení?

Označení LEFT (levý) určuje stranu, ze které je přiváděno napájení do rohového spoje. U levého provedení (SKU 6360803) vstupuje napájecí vedení do konektoru zleva při pohledu shora ve směru instalace, přičemž lišta pokračuje doprava pod úhlem 90°. Pravé provedení (RIGHT L-FEED) funguje zrcadlově. Správná volba levého nebo pravého konektoru závisí na projektované trase lišty a poloze napájecího bodu v půdoryse místnosti. Záměna levého a pravého provedení může vést k nesprávnému přiřazení fází nebo ke kolizi s konstrukcí stropu.
