Lišta LED2 ECO TRACK LEFT LIVE END Černá | 6360303

Detailní popis produktu

Dokumentace ke stažení

ECO TRACK LEFT LIVE END – napájení lišty 220–240 V AC, IP 20, materiál PC, RAL 9011

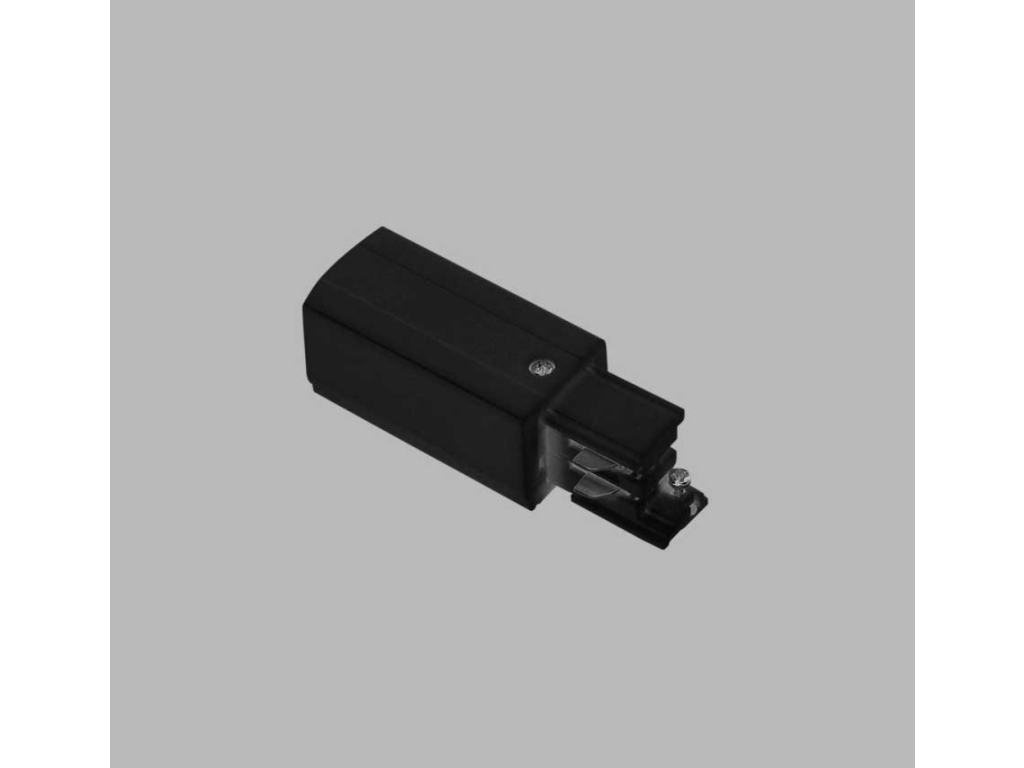

Levý napájecí koncový prvek ECO TRACK od LED2 přivádí napájení 220–240 V AC přímo do kolejnicového systému. Díl je vyroben z odolného technického plastu PC s matnou černou povrchovou úpravou RAL 9011, která zajišťuje vizuální soulad s tmavými lištovými instalacemi. Na fotografii je patrné kompaktní pravoúhlé tělo s drážkovaným horním povrchem, kovové šroubové svorky pro bezpečné uchycení a pevný svodový klip na spodní straně – detaily, které svědčí o průmyslové preciznosti zpracování. Stupeň krytí IP 20 a třída ochrany 1 definují použití výhradně v suchých interiérech: obchodní prodejny, výstavní galerie, restaurace nebo kancelářské prostory s lištovým osvětlením. Napájení se připojuje ze levé strany lišty, což usnadňuje plánování tras kabeláže při asymetrických půdorysech místností. Spínání probíhá v režimu ON/OFF bez stmívání.

Proč zvolit ECO TRACK LED2?

• Napájení 220–240 V AC: Kompatibilita se standardní evropskou rozvodnou sítí 50–60 Hz bez potřeby transformátoru.
• Materiál PC: Plast polykarbonát zajišťuje mechanickou odolnost a elektroizolační vlastnosti třídy ochrany 1.
• Levostranná montáž: Varianta LEFT umožňuje přesné projektování vstupního bodu napájení dle dispozice prostoru.
• Povrchová úprava RAL 9011: Matná černá barva RAL 9011 se vizuálně sjednocuje s ostatními prvky lištového systému ECO TRACK.

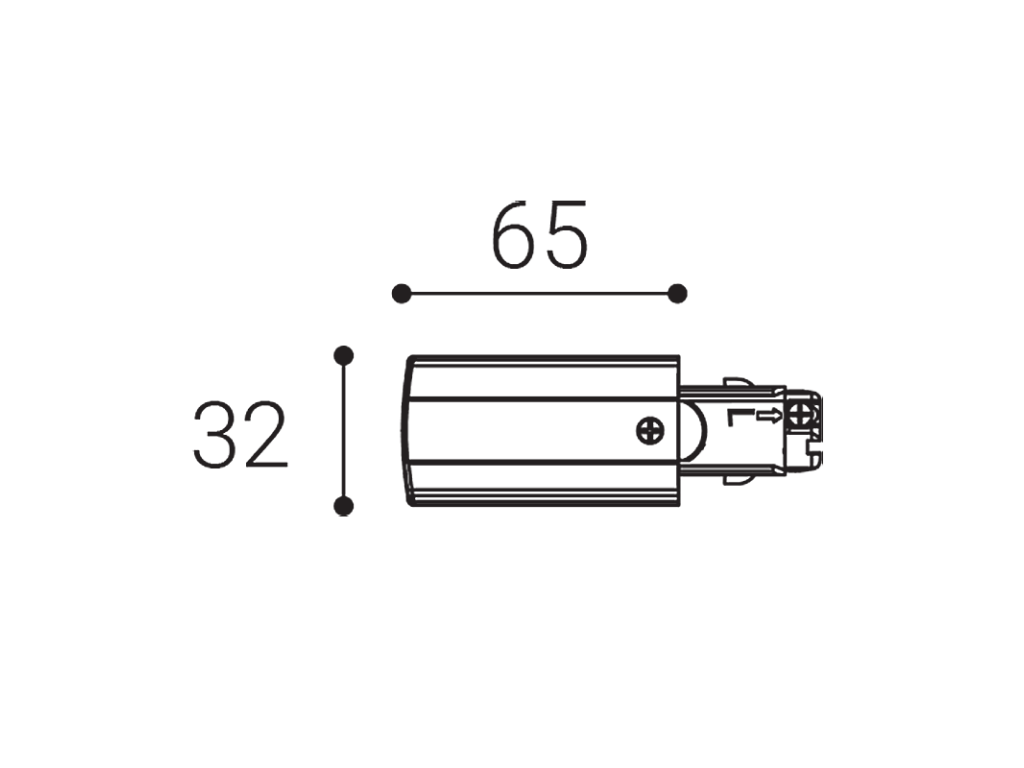

Technická specifikace

Pro architekty a projektanty

Příslušenství ECO TRACK od LED2 je navrženo jako modulární systém, kde levý napájecí konec (LEFT LIVE END) tvoří vstupní bod celé lištové sestavy. Při návrhu osvětlení v Dialuxu nebo Reluxu je nutné správně umístit napájecí bod dle půdorysu – varianta LEFT definuje stranu přívodu kabelu a ovlivňuje trasu elektrické instalace. Stupeň krytí IP 20 omezuje použití na suché interiéry; pro vlhké prostory je třeba zvolit alternativní řadu s vyšším IP. Třída ochrany 1 vyžaduje uzemnění, které je u tohoto dílu zajištěno šroubovým svorkovým spojem viditelným na spodní části těla. Napájení 220–240 V AC je přiváděno přímo do vodičů lišty, kapacita systému závisí na celkové specifikaci kolejnice. Pro projektovou dokumentaci kontaktujte technické oddělení LED2 nebo si vyžádejte výkresovou dokumentaci a 3D modely kompatibilních komponent systému ECO TRACK.

Časté dotazy

Co je LEFT LIVE END a čím se liší od RIGHT varianty?

LEFT LIVE END (SKU 6360303) je napájecí zakončovací člen, který přivádí elektrické napájení 220–240 V AC do lišty systému ECO TRACK ze levé strany. Varianta RIGHT přivádí napájení ze strany pravé. Výběr závisí na poloze elektrické přípojky v místnosti a plánované trase kabeláže. Záměna levé a pravé varianty vede k nesprávné instalaci – před objednávkou vždy ověřte stranu přívodu. Oba typy jsou konstrukčně identické, liší se pouze orientací kontaktní části vůči tělu lišty.

Je ECO TRACK LEFT LIVE END vhodný do koupelny nebo vlhkých prostor?

Díl ECO TRACK LEFT LIVE END (SKU 6360303) má stupeň krytí IP 20, který chrání pouze před pevnými tělesy většími než 12,5 mm a neposkytuje žádnou ochranu před vodou ani vlhkostí. Instalace do koupelny, sprchového koutu, venkovního prostoru nebo jiného vlhkého prostředí proto není přípustná. Tento prvek je určen výhradně pro suché interiéry – obchody, kanceláře, galerie a restaurace. Pro vlhké prostory je nutné zvolit lištový systém s krytím minimálně IP 44 nebo vyšším.

Jaký stmívací systém ECO TRACK podporuje?

Napájecí koncový člen ECO TRACK LEFT LIVE END pracuje v režimu ON/OFF – nepodporuje stmívání prostřednictvím TRIAC, DALI ani jiných stmívacích protokolů. Spínání celé lišty probíhá standardním vypínačem nebo relé v napájecím okruhu 220–240 V AC. Pokud projekt vyžaduje stmívání připojených svítidel, je nutné volit svítidla s vlastním stmívačem nebo systém, který stmívání řeší na úrovni jednotlivých svítidel nezávisle na lište. Systém ECO TRACK od LED2 je v této konfiguraci určen pro jednoduché instalace bez řízení intenzity osvětlení.
