Lišta LED2 ECO TRACK LIVE CENTER Bílá | 6360501

Detailní popis produktu

Dokumentace ke stažení

ECO TRACK LIVE CENTER – středová spojka lišt, 220–240 V AC, IP 20, PC, RAL 9003

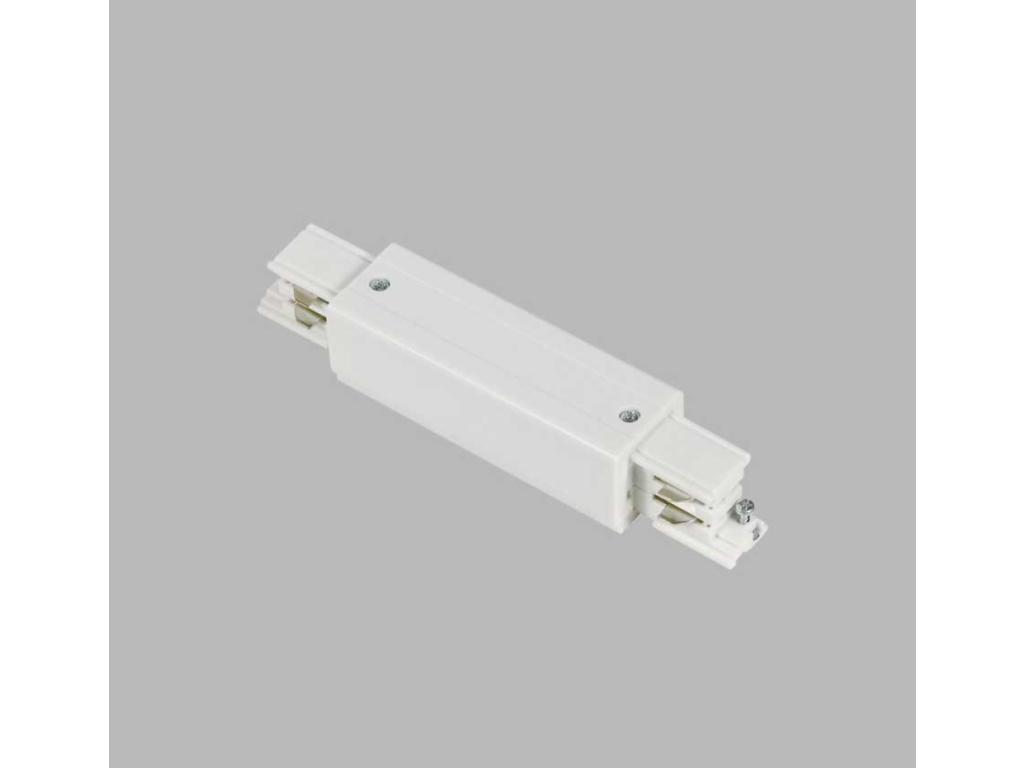

Spojka přenáší napájení 220–240 V AC přímo mezi dvěma úseky lišty bez přerušení elektrického obvodu. Příslušenství LED2 ECO TRACK LIVE CENTER má obdélníkové tělo z vysokopevnostního polykarbonátu (PC) ve standardní bílé barvě RAL 9003 s jemně žebrovaným povrchem. Každý konec spojky je opatřen svorkovým blokem s kovovými kontakty a dvojicí zajišťovacích šroubů, které jsou na fotografii dobře patrné – tato konstrukce umožňuje rychlou montáž i demontáž bez speciálního nářadí. Spojka je určena pro interiérové instalace s krytím IP 20, třída ochrany 1 zaručuje ochranné uzemnění celého systému lišt. Typické aplikace zahrnují obchodní prodejny, galerijní expozice, kanceláře a rezidenční prostory, kde je třeba propojit dva úseky lišty ECO TRACK do jedné nepřerušené elektroinstalační trasy s centrálním napájením.

Proč zvolit ECO TRACK LIVE CENTER LED2?

• Přímé propojení s přenosem napájení: Zachovává elektrický obvod 220–240 V AC přes spoj – není potřeba druhý napájecí bod pro každý přidaný úsek lišty.
• Polykarbonátové tělo PC: Materiál PC kombinuje nízkou hmotnost s odolností proti mechanickému namáhání při opakované montáži a demontáži komponentů lišty.
• Šroubové zajištění kontaktů: Dva viditelné zajišťovací šrouby na každém konci fixují spojku v liště a minimalizují přechodový odpor v místě spoje.
• Třída ochrany 1: Kovové části jsou propojeny s ochrannými vodiči soustavy, což splňuje požadavky ČSN EN 60598 pro instalace s ochranným uzemněním.

Technická specifikace

Pro architekty a projektanty

Při projektování rozsáhlých světelných lišt v interiéru je klíčové plánovat místa propojení úseků tak, aby byl zachován elektrický obvod bez zbytečného množství napájecích bodů. Spojka LED2 ECO TRACK LIVE CENTER (SKU 6360501) umožňuje rozdělit trasu na montážní celky a následně je propojit do jednoho systému s napájením 220–240 V AC z jediného místa. Pro správný výpočet rozmístění svítidel na lištovém systému ECO TRACK doporučujeme využít fotometrické soubory LDT/IES dostupné u jednotlivých svítidel řady ECO TRACK na webu led2.cz. Pro výpočty osvětlenosti v softwaru DIALux nebo Relux jsou k dispozici 3D podklady kompatibilní se standardními formáty. Projektanti ocení modulárnost systému: kombinací přímých spojek LIVE CENTER, T-spojek a rohových konektorů lze sestavit trasy libovolné délky při třídě ochrany 1 a krytí IP 20, tedy pro všechny standardní interiérové kategorie prostor dle ČSN EN 12464-1.

Časté dotazy

Jaký je rozdíl mezi LIVE CENTER a běžnou středovou spojkou lišty?

Spojka ECO TRACK LIVE CENTER přenáší elektrické napájení 220–240 V AC přímo přes spoj – vodivé kontakty uvnitř těla z PC propojí fáze i ochranný vodič obou sousedních úseků lišty. Standardní (nenapájená) středová spojka slouží pouze jako mechanické spojení bez přenosu elektrického obvodu. Díky verzi LIVE CENTER stačí jediný napájecí bod pro celou prodlouženou trasu, což snižuje počet instalačních krabic a zjednodušuje elektroinstalaci. Třída ochrany 1 zajišťuje, že ochranné uzemnění je průběžné přes celou sestavenou trasu.

Je ECO TRACK LIVE CENTER vhodný pro kanceláře nebo obchodní prostory?

Ano. Krytí IP 20 a napájení 220–240 V AC odpovídají standardním požadavkům interiérových komerčních i rezidenčních instalací. V kancelářích, obchodních prodejnách nebo galerijních výstavních prostorách spojka umožňuje sestavit lištu libovolné délky ze standardních úseků systému LED2 ECO TRACK bez nutnosti přidávat napájecí bod ke každému segmentu. Kompaktní rozměry balení 165 × 40 × 35 mm a nízká hmotnost usnadňují logistiku při větších projektech – master pack obsahuje 50 ks, což pokryje instalaci rozsáhlých lištových soustav v jednom projektu.

Lze ECO TRACK LIVE CENTER použít s jiným lištovým systémem než ECO TRACK?

Spojka ECO TRACK LIVE CENTER (SKU 6360501) je navržena a testována výhradně pro kolejnicový systém LED2 ECO TRACK. Mechanické rozměry drážky a rozmístění kontaktů nemusí být kompatibilní s lištami jiných výrobců. Před použitím s odlišným systémem je nezbytné ověřit shodu profilu lišty a polohy vodivých drážek. Napájení 220–240 V AC, 50–60 Hz a třída ochrany 1 jsou standardní parametry, avšak mechanická pasivita závisí na konkrétním průřezu kolejnice. Doporučujeme konzultovat kompatibilitu s technickou podporou LED2 nebo projektovým oddělením distributora.
