Lišta LED2 ECO TRACK LIVE CENTER Černá | 6360503

Detailní popis produktu

Dokumentace ke stažení

ECO TRACK LIVE CENTER – přímý spojovač třífázové lišty, IP 20, 220–240 V AC, RAL 9011

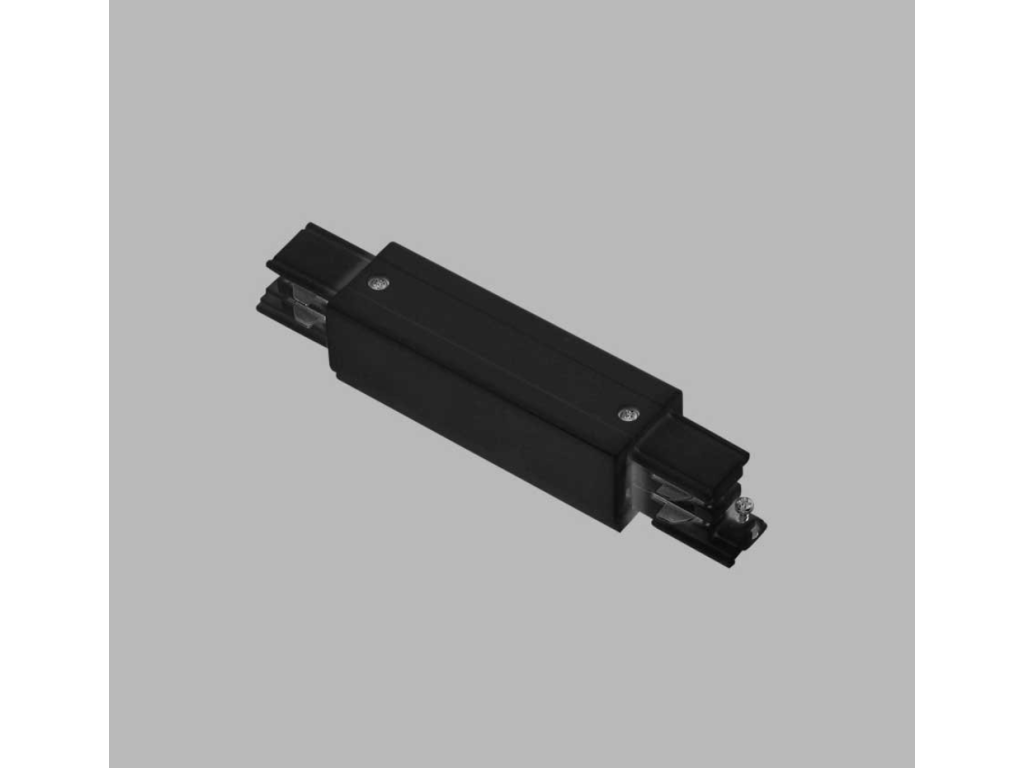

LIVE CENTER zajišťuje elektrické i mechanické propojení dvou úseků lišty ECO TRACK bez přerušení vodivé trasy. Kompaktní těleso z polykarbonátu (PC) v matné černé barvě RAL 9011 nese na obou koncích přesně tvarované drážkové konektory s kovovými kontaktními páskami a dvěma utahovacími šroubky – detail viditelný i na fotografii. Délkový rozměr balení 165 × 40 × 35 mm odpovídá samotné délce spojovače vhodné pro standardní profilové drážky systému ECO TRACK. Napájení soustavy probíhá v rozsahu 220–240 V AC, 50–60 Hz, třída ochrany 1 vyžaduje funkční uzemnění lišty. Krytí IP 20 vymezuje použití na suchý interiér – obchodní prostory, galerie, showroomy nebo kancelářské open space, kde tvoří přímá lišta základ pro libovolné rozmístění lištových svítidel LED2 ECO TRACK.

Proč zvolit ECO TRACK LIVE CENTER LED2?

• Přímé propojení bez výpadku fáze: kovové kontaktní pásky přenášejí 3 fáze + N + PE bez přerušení, takže na spojích nevznikají tmavé zóny.
• Materiál PC (polykarbonát): odolný vůči mechanickému namáhání při montáži, teplota prostředí standardního interiéru bez omezení, váha minimalizuje zatížení profilu.
• Barva RAL 9011, matný povrch: opticky splyne s černými lištami ECO TRACK a nereflektuje světlo svítidel zpět do prostoru.
• Krytí IP 20, třída ochrany 1: certifikované parametry pro bezpečnou instalaci v interiéru s povinným uzemněním, kompatibilní s normou ČSN EN 60598.

Technická specifikace

Pro architekty a projektanty

Při návrhu lištových soustav v Dialuxu nebo Reluxu je LIVE CENTER zadáván jako pasivní prvek trasy – nevytváří přerušení světelné zóny, ale musí být zanesen do půdorysného schématu rozmístění lišt ECO TRACK. LED2 poskytuje ke svému lištovému systému ECO TRACK kompletní produktovou dokumentaci včetně technických listů a 3D podkladů dostupných na webu led2.cz. Pro projektanty je klíčový údaj o maximální délce jednoho lištového okruhu a počtu přípustných spojovačů na větev – tyto informace jsou součástí montážního návodu systému ECO TRACK. Třída ochrany 1 vyžaduje zakreslení ochranného vodiče (PE) v elektroprojektové dokumentaci. Krytí IP 20 omezuje použití na interiérové prostory bez kondenzace vlhkosti. Master pack 50 ks usnadňuje logistiku u rozsáhlých komerčních projektů, kde se počet přímých spojů pohybuje v desítkách kusů.

Časté dotazy

Je ECO TRACK LIVE CENTER kompatibilní s jinými lištovými systémy?

LIVE CENTER SKU 6360503 je navržen výhradně pro systém ECO TRACK od LED2. Profilová drážka a rozteč kontaktních pásek odpovídají geometrii lišt ECO TRACK. Kompatibilita s lištami jiných výrobců není výrobcem zaručena a jejich použití může vést k mechanickému nebo elektrickému selhání spoje. Před kombinací různých systémů doporučujeme ověřit rozměrovou shodu profilů a elektrické parametry – napájení 220–240 V AC a třífázové zapojení musí být totožné.

Jaký stmívací systém ECO TRACK LIVE CENTER podporuje?

Spojovač LIVE CENTER je pasivní mechanický a elektrický prvek – sám o sobě stmívání nezajišťuje. Celý systém ECO TRACK pracuje v režimu ON/OFF, takže stmívání světelné soustavy závisí na vlastnostech připojených svítidel a případně na externím stmívači zapojeném před lištový okruh. Pokud projekt vyžaduje DALI nebo TRIAC stmívání, je nutné volit svítidla ECO TRACK s příslušnou stmívací kompatibilitou – samotný spojovač tuto funkci neovlivňuje.

Je ECO TRACK LIVE CENTER vhodný do koupelny nebo vlhkých prostor?

Ne. Spojovač ECO TRACK LIVE CENTER má krytí IP 20, které chrání pouze před dotykem prstů s vnitřními částmi (průměr nad 12,5 mm), ale neposkytuje žádnou ochranu před vlhkostí, stříkající nebo kondenzující vodou. Instalace v koupelnách, sprchových koutech, bazénových halách nebo jiných vlhkých prostorách není přípustná. Pro vlhká prostředí je třeba volit lištové systémy s krytím minimálně IP 44 nebo vyšším.
