Lišta LED2 ECO TRACK RIGHT L-FEED Bílá | 6360901

Detailní popis produktu

Dokumentace ke stažení

ECO TRACK RIGHT L-FEED – rohový napájecí konektor 90°, 220–240 V AC, IP 20, PC, RAL 9003

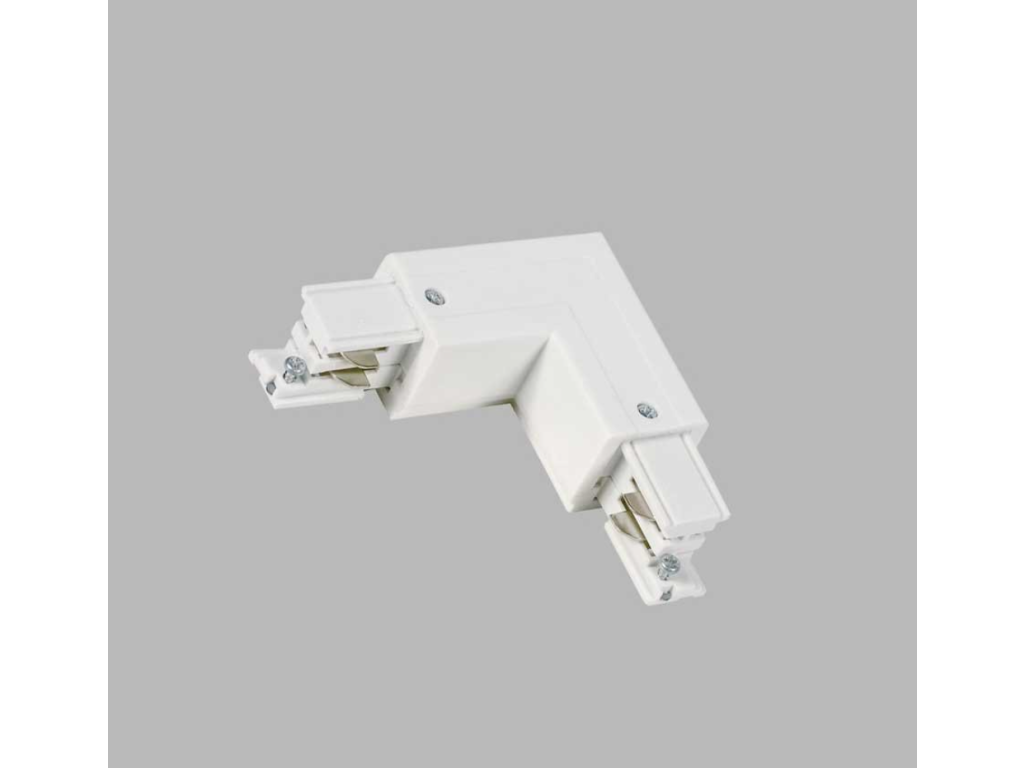

Pravotočivý L-konektor ECO TRACK zajišťuje bezpečné propojení dvou lištových sekcí do úhlu 90° při napájení 220–240 V AC. Těleso konektoru je vyrobeno z lisovaného polykarbonátu (PC) v bílém provedení RAL 9003 s matným povrchem. L-tvar s viditelnou šroubovou svorkovnicí na každém rameni umožňuje přímé zasunutí do kolejnicového profilu systému ECO TRACK – bez nutnosti přídavných nástrojů. Stupeň krytí IP 20 a třída ochrany I odpovídají montáži na sádrokartonové nebo omítkové stropy v suchých interiérových prostorách. Konektor je ideální všude tam, kde lištový okruh mění směr o 90° – v obchodech, galeriích, showroomech nebo bytových interiérech. Systém LED2 ECO TRACK tak dovoluje navrhnout rohový layout osvětlení bez viditelných přerušení.

Proč zvolit ECO TRACK LED2?

• Pravotočivý rohový přechod 90°: Umožňuje změnit směr lištové trasy přesně o 90° doprava – klíčové pro pravoúhlé layouty místností bez potřeby dalších adaptérů.
• Odolný polykarbonát (PC): Materiál zajišťuje mechanickou pevnost a elektrickou izolaci třídy I při síťovém napětí 220–240 V AC.
• Barevná konzistence RAL 9003: Bílé provedení sjednocuje vzhled celé lištové sestavy ECO TRACK – konektor splývá s profilem lišty i stropem.
• Šroubové svorkovnice na obou vývodech: Viditelné kovové svorky s pojistným šroubkem zajišťují spolehlivý elektrický kontakt a usnadňují revizní kontrolu spoje.

Technická specifikace

Pro architekty a projektanty

Konektor ECO TRACK RIGHT L-FEED (SKU 6360901) od LED2 je plně kompatibilní se všemi profily a svítidly lištového systému ECO TRACK. Při navrhování osvětlení v Dialuxu nebo Reluxu doporučujeme pracovat s LDT soubory jednotlivých svítidel z rodiny ECO TRACK – ty jsou dostupné v technické dokumentaci LED2 na www.led2.cz. Pro BIM projektování jsou k dispozici 3D modely komponent systému. Napájení celého okruhu probíhá přes pravotočivý L-konektor při vstupním napětí 220–240 V AC / 50–60 Hz; pro levotočivé provedení existuje samostatná varianta. Stupeň krytí IP 20 vymezuje použití výhradně do suchých interiérů – obchodní prostory, galerie, kanceláře, bytové interiéry. Montážní rozměry balení 100 × 100 × 35 mm usnadňují logistické plánování při větších instalacích (master pack 25 ks).

Časté dotazy

Je ECO TRACK RIGHT L-FEED vhodný do koupelny nebo vlhkých prostor?

Konektor ECO TRACK RIGHT L-FEED má stupeň krytí IP 20, který zajišťuje ochranu pouze před dotykem prsty – bez jakékoli ochrany před vlhkostí nebo vodou. Použití v koupelnách, vlhkých prostorách nebo exteriéru není možné a odporuje bezpečnostním normám. Konektor je určen výhradně pro suché interiérové prostory – kanceláře, obchody, galerie, bytové obývací pokoje nebo chodby. Pro prostředí s vyšší vlhkostí je nutné zvolit svítidla a komponenty s krytím minimálně IP 44 nebo vyšším. Třída ochrany I vyžaduje připojení ochranného vodiče PE při instalaci do sítě 220–240 V AC.

Jaký stmívací systém ECO TRACK RIGHT L-FEED podporuje?

Konektor ECO TRACK RIGHT L-FEED podporuje výhradně provoz ON/OFF – tedy zapnutí a vypnutí bez možnosti plynulého stmívání. Konektor sám o sobě není stmívacím prvkem; stmívání závisí na kompatibilitě konkrétních svítidel osazených v lištu a na použitém stmívacím okruhu. Pokud projekt vyžaduje DALI nebo TRIAC stmívání, je nutné ověřit podporu u vybraných svítidel ze systému ECO TRACK od LED2. Napájení konektoru probíhá při síťovém napětí 220–240 V AC / 50–60 Hz.

Jaký je rozdíl mezi RIGHT L-FEED a LEFT L-FEED konektorem pro ECO TRACK?

Systém ECO TRACK od LED2 nabízí rohové napájecí konektory ve dvou zrcadlových variantách: RIGHT L-FEED (SKU 6360901) pro pravotočivé rohy a LEFT L-FEED pro levotočivé rohy lištové trasy. Výběr závisí na směru, kterým se lišta otáčí při pohledu z místa napájení. Obě varianty jsou vyrobeny z polykarbonátu RAL 9003 (bílá), mají stupeň krytí IP 20 a pracují při napětí 220–240 V AC. Záměna pravé a levé verze v praxi neumožní správné zasunutí do profilu nebo způsobí nesprávnou polaritu – je proto důležité při projektu specifikovat správnou variantu.
