Lišta LED2 ECO TRACK RIGHT L-FEED Černá | 6360903

Detailní popis produktu

Dokumentace ke stažení

ECO TRACK RIGHT L-FEED – rohový konektor 220–240 V AC, IP 20, RAL 9011

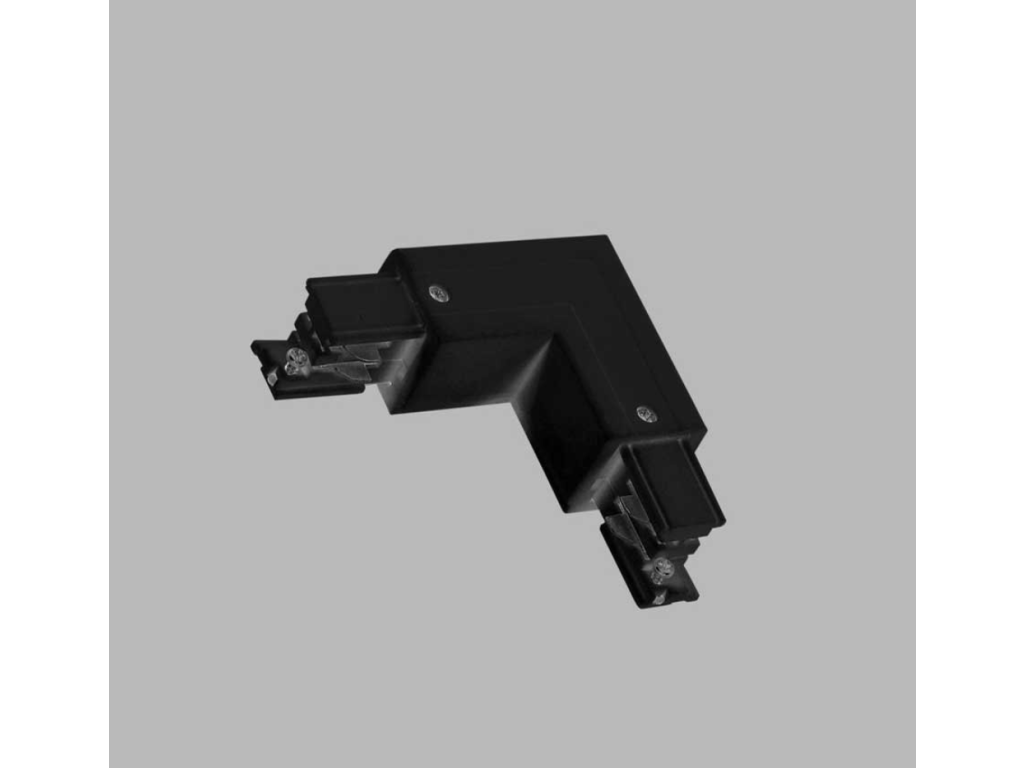

Rohový konektor LED2 ECO TRACK RIGHT L-FEED tvoří přesný úhel 90° mezi dvěma lištovými sekcemi v třífázovém systému napájení 220–240 V AC. Těleso ve tvaru písmene L je vyrobeno z odolného polykarbonátu (PC) v matné černé barvě RAL 9011 – povrch potlačuje odlesky a vizuálně splývá s tmavými lištovými profily. Dva zapuštěné šrouby na vnějším rohu zajišťují pevné mechanické uchycení a umožňují přesné seřízení polohy spojovaných kolejnic. Konektor je pravostranný (RIGHT), což určuje orientaci napájecí větve v konkrétním rohovém spoji. Krytí IP 20 a třída ochrany 1 předurčují konektor pro interiérové instalace – obchody, galerie, showroomy nebo kanceláře. Stmívání je řešeno metodou ON/OFF, což odpovídá standardnímu ovládání lištových systémů bez regulace jasu. Příslušenství rodiny ECO TRACK od LED2 umožňuje budovat modulární světelné soustavy s přesně definovanou geometrií.

Proč zvolit ECO TRACK LED2?

• Modulární rohový spoj: Pravostranné provedení L-FEED umožňuje přesné 90° napojení dvou lištových větví bez přídavných adaptérů.
• Materiál PC: Polykarbonátové tělo odolává mechanickým nárazům a zajišťuje elektrickou izolaci v souladu s třídou ochrany 1.
• Napájení 220–240 V AC, 50–60 Hz: Plná kompatibilita se standardní evropskou rozvodnou sítí, bez nutnosti transformátoru.
• Barva RAL 9011: Matná černá povrchová úprava vizuálně sjednocuje konektor s lištovými profily a minimalizuje rušivé odlesky na stropě.

Technická specifikace

Pro architekty a projektanty

Rohový konektor ECO TRACK RIGHT L-FEED (SKU 6360903) je součástí kompletního systému příslušenství LED2 ECO TRACK, který pokrývá přímé spoje, T-kusy, napájecí koncovky i závěsná uchycení. Při projektování lištových instalací v programech Dialux nebo Relux je nutné počítat s elektrickými parametry celé trasy – napájení 220–240 V AC, třída ochrany 1 a krytí IP 20 definují přípustné prostředí montáže. Konektor je dostupný jako pravostranné (RIGHT) provedení, proto je při návrhu půdorysné geometrie lišt třeba správně identifikovat orientaci rohu. Pro stažení technické dokumentace, 2D/3D modelů a montážních listů kontaktujte technické oddělení LED2 nebo navštivte produktovou stránku na led2.cz. Master pack obsahuje 25 ks, což usnadňuje objednávku pro větší projekty s opakovanými rohovými spoji.

Časté dotazy

Jaký je rozdíl mezi LEFT a RIGHT L-FEED konektorem?

Označení RIGHT (pravý) určuje orientaci napájecí větve konektoru při pohledu na instalaci ze strany. RIGHT L-FEED (SKU 6360903) odvádí napájení doprava od hlavní lišty, zatímco LEFT varianta zrcadlově doleva. Při návrhu lištového systému je třeba správně určit, ze které strany přichází napájení do rohového spoje – záměna LEFT/RIGHT vede k nesprávné orientaci vodičů uvnitř konektoru. Oba typy pracují se shodným napájením 220–240 V AC, 50–60 Hz a jsou součástí rodiny ECO TRACK od LED2.

Je konektor ECO TRACK vhodný do koupelny nebo vlhkých prostor?

Konektor ECO TRACK RIGHT L-FEED má krytí IP 20, které chrání pouze před pevnými těles­y o průměru nad 12,5 mm a neposkytuje ochranu proti vlhkosti ani stříkající vodě. Proto není vhodný pro instalaci v koupelnách, sprchových koutech, venkovních prostorách ani jakýchkoli vlhkých nebo mokrých zónách. Pro prostředí s vyšší vlhkostí je nutné volit příslušenství s krytím minimálně IP 44 nebo vyšším. Konektor je určen výhradně pro suché interiérové instalace – obchody, galerie, kanceláře a showroomy.

Jaký stmívací systém konektor ECO TRACK podporuje?

Konektor ECO TRACK RIGHT L-FEED podporuje výhradně ovládání ON/OFF – tedy standardní zapínání a vypínání bez regulace jasu. Systém nepodporuje DALI, TRIAC ani jiné protokoly pro plynulé stmívání. Regulace jasu připojených svítidel závisí na vlastnostech konkrétního LED svítidla na liště, nikoli na konektoru samotném. Pokud projekt vyžaduje stmívání, je nutné ověřit kompatibilitu zvolených svítidel se stmívacím ovladačem a příslušnou třífázovou kolejnicí 220–240 V AC rodiny ECO TRACK od LED2.
