ECO TRACK RIGHT LIVE END – pravostranné napájení jednofázové lišty, 220–240 V, IP 20

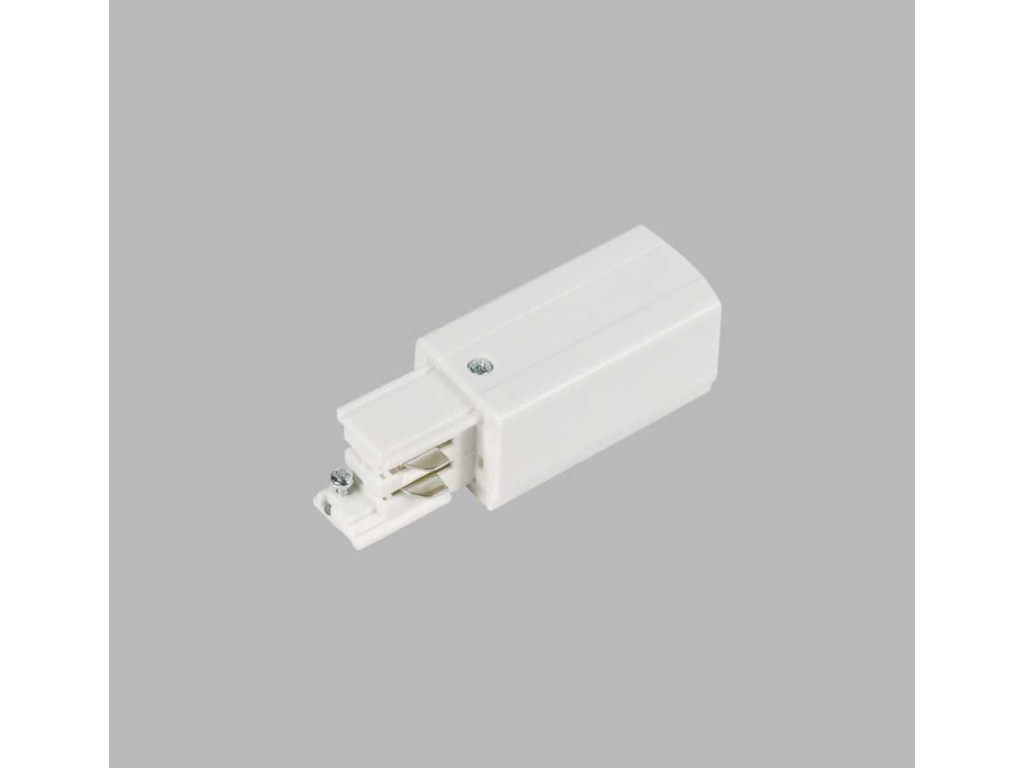

Pravostranný napájecí koncový prvek ECO TRACK zajišťuje bezpečné přivedení sítového napájení 220–240 V AC do jednofázové lištové soustavy. Kompaktní hranolovité tělo z polykarbonátu (PC) v matné bílé povrchové úpravě RAL 9003 přesně kopíruje profil lišty a splývá s ní do jednotného celku. Na fotografii je patrný precizně opracovaný blok s viditelným upevňovacím šroubkem na horní ploše a soustavou kovových kontaktních pružin na čelní straně, které zajišťují elektrický kontakt s vodivými kolejnicemi. Příslušenství LED2 ECO TRACK je určeno pro jednofázové lištové instalace v interiérových prostorech s krytím IP 20 – tedy pro galerie, showroomy, obchody, restaurace nebo kancelářské prostory, kde se lištový systém napájí zprava. Montáž je přímočará: prvek se vsune do otevřeného konce lišty a zafixuje přiloženým šroubem. Ovládání světelných okruhů probíhá v režimu ON/OFF.

Proč zvolit ECO TRACK LED2?

• Kompatibilita se systémem: Navrženo výhradně pro jednofázové lišty rodiny ECO TRACK – zajišťuje elektrickou i mechanickou shodu bez úprav.
• Materiál PC: Tělo z polykarbonátu odolává mechanickému namáhání při montáži a zachovává tvarovou stálost po celou dobu životnosti instalace.
• Napájení 220–240 V AC / 50–60 Hz: Plná kompatibilita s českou a evropskou rozvodnou sítí bez nutnosti transformátoru nebo redukce.
• Třída ochrany 1: Uzemnění přes vodič PE zvyšuje bezpečnost instalace v souladu s normou ČSN EN 60598.

Technická specifikace

Pro architekty a projektanty

Při navrhování lištových osvětlovacích soustav je volba napájecího prvku klíčová pro funkčnost celého systému. ECO TRACK RIGHT LIVE END od LED2 slouží jako vstupní bod elektrického obvodu pro pravostranně napájené jednofázové lišty. Projektanti pracující v aplikacích Dialux nebo Relux mohou pro výpočty osvětlenosti využít LDT soubory dostupných svítidel rodiny ECO TRACK – napájecí prvek samotný světelný výkon neovlivňuje, ale jeho správné zařazení do schématu zapojení je podmínkou platného elektroinstalačního projektu. Napájení 220–240 V AC s třídou ochrany 1 a krytím IP 20 definuje použití výhradně v suchých interiérových prostorech. Technická dokumentace, 3D modely a montážní listy jsou dostupné na webu led2.cz v sekci ke stažení. Pro větší projekty je k dispozici balení master pack 50 ks, které usnadňuje logistiku na stavbě.

Časté dotazy

Co je RIGHT LIVE END a jak se liší od LEFT LIVE END?

RIGHT LIVE END je pravostranný napájecí koncový prvek lišty – přivádí síťové napájení 220–240 V AC do lištového systému ECO TRACK zprava při pohledu čelem k liště. LEFT LIVE END plní totožnou funkci, ale napájení přichází zleva. Volba závisí na poloze elektrické přípojky vůči instalované liště. Oba typy jsou kompatibilní s jednofázovými lištami rodiny ECO TRACK od LED2 a nelze je vzájemně zaměnit – nesprávná volba by znemožnila správné zapojení do rozvodné krabice. Krytí je IP 20, třída ochrany 1.

Je ECO TRACK RIGHT LIVE END vhodný do koupelny nebo vlhkých prostor?

Ne. Prvek má krytí IP 20, které chrání pouze před dotykem prstů s živými částmi – neodolává vlhkosti, vodní páře ani postřiku. Pro instalaci v koupelně, sprše nebo jiných vlhkých prostorech jsou nutné komponenty s krytím minimálně IP 44, ideálně IP 65. ECO TRACK RIGHT LIVE END je určen výhradně pro suché interiérové prostory: obchodní prodejny, galerie, showroomy, restaurace nebo kanceláře. Při jakékoli pochybnosti o klasifikaci prostoru je třeba postupovat v souladu s normou ČSN 33 2000-7-701.

Lze na jeden RIGHT LIVE END připojit více lišt nebo segmentů?

RIGHT LIVE END tvoří napájecí vstup pro jeden lištový okruh rodiny ECO TRACK. Systémové propojení více lišt za sebou nebo do rohů se řeší samostatnými spojkami a rohovými konektory z téže rodiny příslušenství LED2. Maximální zatížení celého okruhu je dáno průřezem vodičů v liště a jištěním obvodu – tyto hodnoty jsou uvedeny v technickém listu příslušné lišty ECO TRACK. Napájení 220–240 V AC, 50–60 Hz odpovídá standardní evropské síti a nevyžaduje žádný transformátor.
