Lišta LED2 ECO TRACK RIGHT LIVE END Černá | 6360403

Detailní popis produktu

Dokumentace ke stažení

ECO TRACK RIGHT LIVE END – napájení 220–240 V AC, IP 20, RAL 9011, třída ochrany 1

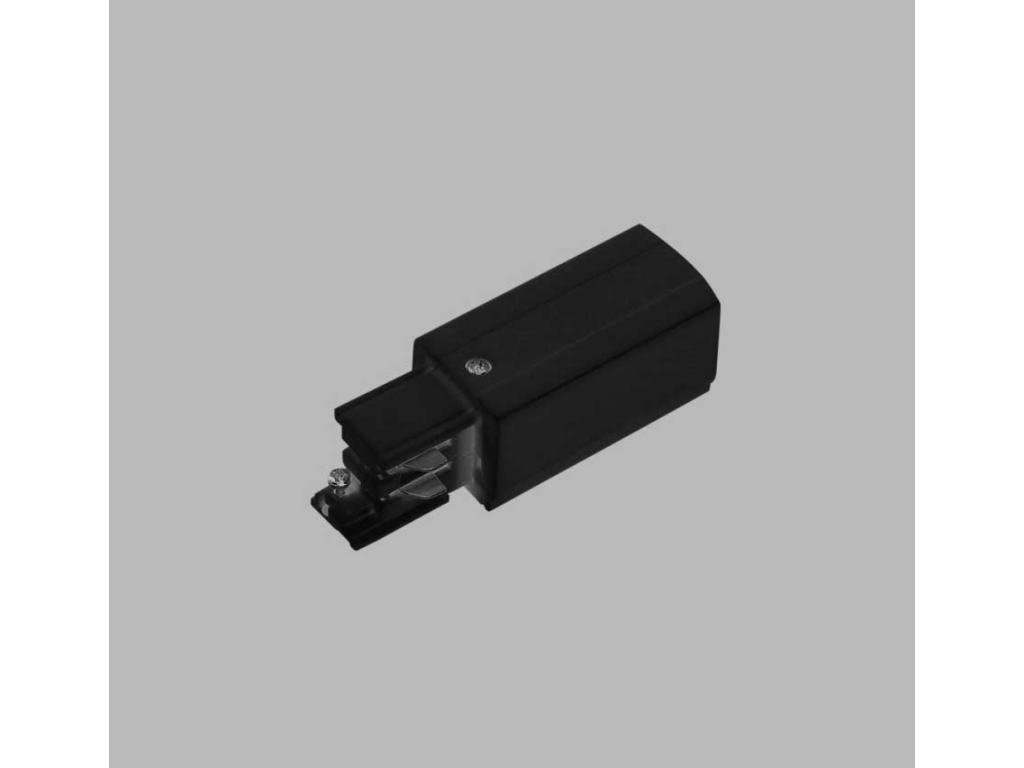

Pravá napájecí koncovka ECO TRACK zajišťuje přívod napájení 220–240 V AC přímo do lištového systému bez potřeby dodatečného zapojení. Tělo prvku tvoří kompaktní pravoúhlý blok z PC plastu s matným černým povrchem RAL 9011. Na fotografii je patrný precizně tvarovaný přípojný blok s dvojicí zajišťovacích šroubků z nerezové oceli, které fixují koncovku v kolejnici a zároveň umožňují připojení přívodního kabelu. Nízký profil a čistý design bez zbytečných výstupků odpovídá estetice moderních interiérových lištových systémů. Prvek LED2 ECO TRACK RIGHT LIVE END je určen výhradně pro pravostrannou montáž a slouží jako vstupní bod elektrického rozvodu v systému třífázových lišt. Vhodný pro obchody, galerie, kanceláře a showroomy, kde je třeba zachovat vizuální čistotu instalace při provozním napájení 220–240 V AC, 50–60 Hz.

Proč zvolit ECO TRACK LED2?

• Napájení 220–240 V AC: Plná kompatibilita se standardní evropskou rozvodnou sítí 50–60 Hz – bez nutnosti transformátoru nebo adaptéru.
• Třída ochrany 1: Ochranné uzemnění zajišťuje bezpečný provoz i ve veřejných interiérových prostorách.
• PC plast RAL 9011: Materiál odolný vůči mechanickému namáhání, matný černý povrch zakrývá případné otisky a ladí s lištovými svítidly ECO TRACK.
• IP 20: Optimalizováno pro suché interiéry; kompaktní rozměry balení 100 × 35 × 35 mm usnadňují skladování a logistiku (master pack 50 ks).

Technická specifikace

Pro architekty a projektanty

LED2 ECO TRACK RIGHT LIVE END je součástí modulárního lištového systému ECO TRACK, který umožňuje projektantům navrhovat flexibilní osvětlovací rozvody v interiérech bez nutnosti pevné kabeláže ke každému svítidlu. Pravá napájecí koncovka definuje vstupní bod rozvodu při zapojení lišty zprava – při projektování je nutné již ve fázi dispozičního návrhu určit stranu přívodu. Prvek pracuje se standardním napájením 220–240 V AC, třída ochrany 1 předpokládá použití ochranného vodiče PE. Krytí IP 20 omezuje použití na suché interiéry. Pro výpočty osvětlenosti v programech DIALux nebo Relux jsou k dispozici datové podklady systému ECO TRACK na webu LED2 – včetně 3D modelů a fotometrických souborů LDT pro jednotlivá svítidla kompatibilní s touto lištou. Rozměry balení 100 × 35 × 35 mm a master pack 50 ks usnadňují plánování zásobování při větších projektech.

Časté dotazy

Co je RIGHT LIVE END a jak se liší od LEFT LIVE END?

RIGHT LIVE END označuje pravostrannou napájecí koncovku lišty ECO TRACK – přívod elektrického napájení 220–240 V AC je veden z pravé strany kolejnice. LEFT LIVE END slouží naopak pro levostranné napájení. Výběr správné strany závisí na poloze elektroinstalační krabice nebo přívodu v místě montáže. Záměna stran může způsobit nesprávné zapojení nebo nemožnost uchycení v liště. Oba typy jsou konstrukčně kompatibilní se systémem ECO TRACK od LED2 a splňují třídu ochrany 1 i krytí IP 20.

Je ECO TRACK RIGHT LIVE END vhodný do koupelny nebo vlhkých prostor?

Ne. Koncovka ECO TRACK RIGHT LIVE END (SKU 6360403) má krytí IP 20, které poskytuje pouze základní ochranu před pevnými cizími tělesy a neposkytuje žádnou ochranu před vodou ani vlhkostí. Instalace v koupelnách, sprchových koutech, bazénových halách nebo jiných vlhkých prostorách je vyloučena. Pro vlhká prostředí je nutné použít lištové systémy s krytím minimálně IP 44 nebo vyšším. Prvek je určen výhradně pro suché interiéry – obchody, galerie, kanceláře nebo showroomy.

Jaký stmívací systém ECO TRACK RIGHT LIVE END podporuje?

Koncovka ECO TRACK RIGHT LIVE END podporuje provoz ON/OFF – tedy standardní zapínání a vypínání bez plynulého stmívání na úrovni samotné koncovky. Stmívatelnost celého lištového systému závisí na použitých svítidlech a jejich ovladačích osazených přímo ve svítidle. Napájecí koncovka přivádí do lišty napájení 220–240 V AC, 50–60 Hz a sama o sobě nestmívá. Pro projekty vyžadující stmívání DALI nebo TRIAC je třeba volit svítidla kompatibilní s těmito protokoly, nikoliv měnit typ napájecí koncovky.
