Lištový X-Konektor LED2 ECO TRACK Černý | 6361103

Detailní popis produktu

Dokumentace ke stažení

ECO TRACK X-CONNECTOR – křížový spoj pro 4 větve třífázové lišty, IP 20, RAL 9011

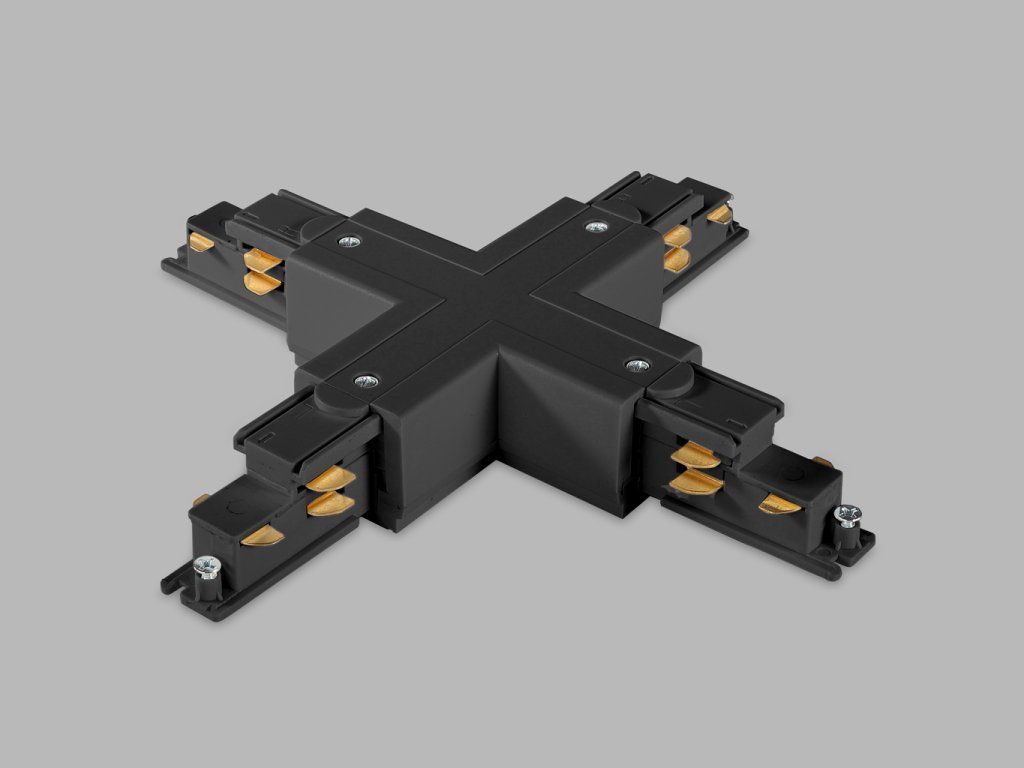

Konektor ECO TRACK X spojuje 4 úseky třífázové kolejnicové soustavy v jednom bodě při provozním napětí 220–240 V AC. Tělo konektoru je vyrobeno z polykarbonátu (PC) v matné černé barvě RAL 9011 – kompaktní X-tvar s přesně opracovanými dosedacími plochami a viditelně přístupnými šroubovými fixacemi na každém ze čtyř ramen. Povrchová úprava odolává mechanickému opotřebení a zachovává neutrální černý vzhled v prostorech, kde lišta tvoří součást interiérového designu. Konektor je součástí systému LED2 ECO TRACK a je fyzicky i elektricky kompatibilní s kolejnicemi stejné rodiny. Ochrana IP 20 a elektrická třída ochrany 1 vymezují použití pro suché interiérové prostory – obchodní prezentace, muzejní a galerijní osvětlení, kancelářský nebo restaurační provoz. Napájení 220–240 V AC, 50–60 Hz, stmívání řízeno spínačem (ON/OFF).

Proč zvolit ECO TRACK X-CONNECTOR LED2?

• Čtyřsměrné větvení: X-tvar propojuje 4 kolejnicové větve najednou – umožňuje složité půdorysné layouty bez dalších propojovacích prvků.
• Materiál PC (polykarbonát): odolný technický polymer zajišťuje tvarovou stálost a elektrickou izolaci při provozu 220–240 V AC.
• RAL 9011 matná černá: neutrální povrch splývá s černou kolejnicí ECO TRACK a nenarušuje jednotný vizuální dojem instalace.
• Přístupné šroubové spoje: viditelné fixační šrouby na každém rameni umožňují rychlou montáž i demontáž bez speciálního nářadí.

Technická specifikace

Pro architekty a projektanty

Při návrhu lištových soustav v Dialuxu nebo Reluxu je X-konektor ECO TRACK od LED2 klíčovým prvkem pro křížové půdorysné konfigurace – umožňuje rozvést napájení i mechanické vedení kolejnice do 4 směrů z jednoho uzlu. Systém pracuje na 220–240 V AC s třífázovým rozvodem, takže jednotlivé větve lze ovládat nezávisle po fázích. Třída ochrany IP 20 omezuje použití na suché interiéry (třída prostředí I). Pro projektovou dokumentaci jsou u produktové řady LED2 ECO TRACK dostupné technické podklady včetně 2D/3D modelů a fotometrických souborů LDT pro výpočty svítidel osazených na kolejnici. Kompaktní rozměry balení 150 × 150 × 35 mm usnadňují logistiku při hromadných dodávkách (master pack 10 ks). Konektor je certifikován dle příslušných norem EU pro elektrické instalační materiály a splňuje požadavky na elektrickou třídu ochrany 1.

Časté dotazy

Je ECO TRACK X-CONNECTOR kompatibilní se všemi lištami LED2?

Konektor SKU 6361103 je navržen výhradně pro systém LED2 ECO TRACK. Mechanické dosedací plochy a elektrické kontakty odpovídají kolejnicím rodiny ECO TRACK napájených 220–240 V AC, 50–60 Hz. Kompatibilitu s kolejnicemi jiných výrobců nebo jiných rodin LED2 nelze zaručit – vždy ověřte shodu systému před instalací. Třífázové zapojení umožňuje připojit svítidla na různé fáze a ovládat je nezávisle jedním X-spojem pro 4 větve najednou.

Lze X-CONNECTOR použít ve vlhkých prostorech nebo koupelně?

Ne. Konektor ECO TRACK X disponuje krytím IP 20, které poskytuje ochranu pouze před pevnými tělesy nad 12,5 mm – bez jakékoliv ochrany proti vodě nebo vlhkosti. Instalace je určena výhradně do suchých interiérových prostor (galerie, retail, kanceláře, restaurace). Pro vlhká prostředí nebo exteriér je nutné zvolit lištový systém s krytím minimálně IP 44 nebo vyšším. Elektrická třída ochrany 1 vyžaduje připojení ochranného vodiče PE.

Kolik větví kolejnice X-konektor propojí a jak probíhá montáž?

X-konektor propojuje přesně 4 větve třífázové lišty v pravém úhlu – vzniká křížový uzel půdorysné soustavy. Montáž probíhá zasunutím konců kolejnic do čtyř ramen konektoru a dotažením viditelných fixačních šroubů přístupných bez demontáže dalších částí. Tělo z PC (polykarbonátu) o barvě RAL 9011 odolává mechanickému zatížení instalace. Napájení 220–240 V AC se přivádí přes napájecí vstup kolejnice, ne přímo do konektoru. Celý systém ECO TRACK LED2 podporuje stmívání ON/OFF.
