MAG II CORNER-H Rohový spoj DALI 48V 6523101 LED2

Detailní popis produktu

Dokumentace ke stažení

MAG II CORNER-H: rohový spoj 48 V DC DALI, 68 × 68 × 53 mm, IP 20, hliník RAL 9003

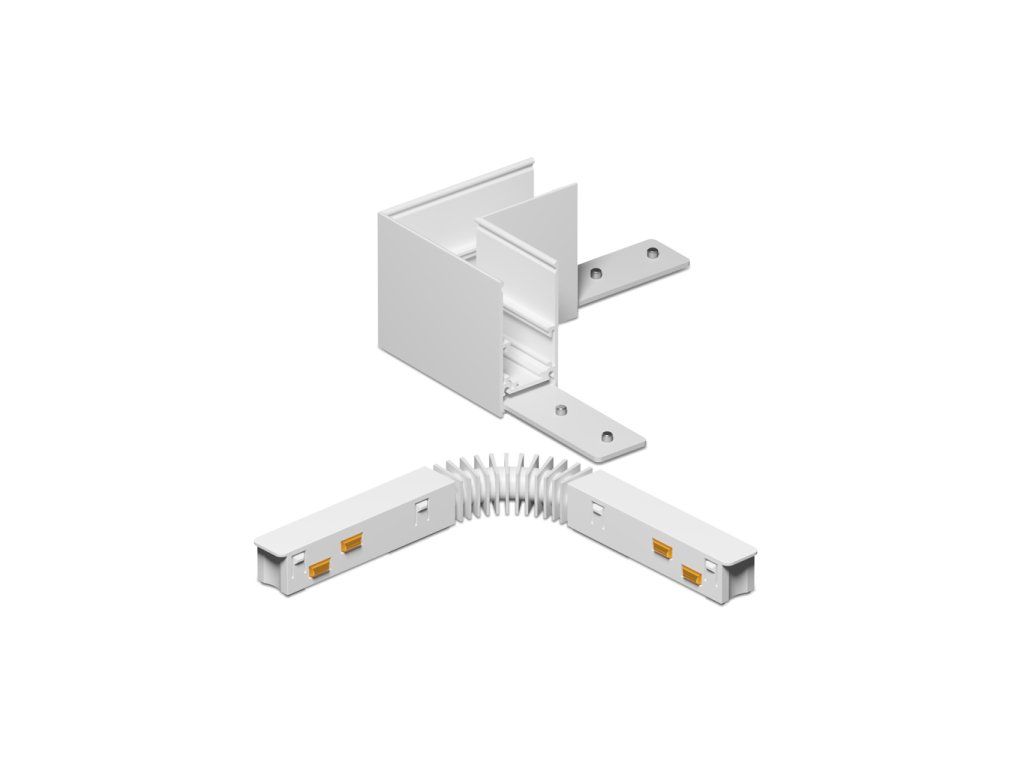

Rohový spoj LED2 MAG II CORNER-H zajišťuje přesné a vodivé propojení dvou úseků zapuštěné magnetické lišty MAG II TRACK v pravém úhlu při napájení 48 V DC. Díl je vyroben z hliníkového profilu v bílé práškové úpravě RAL 9003, přičemž na fotografii je patrný kompaktní tělesový blok o rozměrech 68 × 68 × 53 mm s přiloženými montážními destičkami pro uchycení do sádrokartonového nebo stropního podbití. Flexibilní peristaltický propojovací kabel s žlutými vodičovými svorkami (viditelný na snímku jako středový element) zaručuje průchod napájení i datového signálu DALI přes roh bez nutnosti externího napájecího přerušení. Systém je určen pro suché vnitřní prostory s krytím IP 20 a třídou ochrany 3. MAG II TRACK od LED2 cílí na architektonické interiéry s požadavkem na plynulé světelné linie v sádrokartonových podhledech kanceláří, obchodních prostor a rezidenčních projektů.

Proč zvolit MAG II CORNER-H LED2?

• Integrita DALI sběrnice: flexibilní kabel přenáší signál DALI přes roh bez přerušení – stmívání celé lišty zůstává konzistentní na všech úsecích.
• Napájení 48 V DC: nízké bezpečné napětí 48 V DC splňuje požadavky třídy ochrany 3 a snižuje nároky na elektroinstalaci.
• Kompaktní hliníkové tělo: rozměry 68 × 68 × 53 mm z eloxovaného hliníku RAL 9003 zajišťují minimální vizuální stopu v zapuštěné instalaci.
• Přiložené montážní destičky: součástí balení jsou kovové uchycovací destičky s otvory pro šrouby – instalace do podhledu nevyžaduje žádné další příslušenství.

Technická specifikace

Pro architekty a projektanty

MAG II CORNER-H je součástí modulárního systému MAG II TRACK od LED2, který je navržen pro BIM a výpočtové workflow. Pro projektanty jsou k dispozici 3D modely ve formátech kompatibilních s ArchiCAD a Revit a LDT soubory pro výpočty osvětlení v softwaru DIALux nebo Relux – tyto podklady lze stáhnout přímo ze stránky produktu na led2.cz. Rohový spoj CORNER-H umožňuje v projektu snadno navrhovat kontinuální světelné linie s pravoúhlými přechody bez přerušení napájecí větve 48 V DC ani DALI adresy. Třída ochrany 3 zjednodušuje elektroinstalační dokumentaci v projektech, kde je vyžadováno bezpečné malé napětí SELV. Materiálová karta uvádí hliník s povrchovou úpravou RAL 9003, což odpovídá standardním požadavkům na povrchovou shodu s SDK podhledem. Rozměr tělesa 68 × 68 × 53 mm je relevantní pro výřezové plány v sádrokartonových podhledech.

Časté dotazy

Jaký stmívací systém MAG II CORNER-H podporuje?

Rohový spoj MAG II CORNER-H plně přenáší datový signál DALI přes roh lišty, takže stmívací systém DALI zůstává funkční na celé délce zapuštěné magnetické lišty MAG II TRACK. Napájení probíhá výhradně přes 48 V DC – liší se tak od systémů na 230 V a vyžaduje kompatibilní DALI napájecí zdroj. Jakýkoli DALI kompatibilní ovladač nebo řídicí systém (např. DALI-2) lze integrovat bez potřeby dalšího rozbočovače. TRIAC ani 0–10 V stmívání tento díl nepodporuje, protože architektura systému MAG II TRACK je postavena výhradně na DALI protokolu.

Je MAG II CORNER-H vhodný do koupelny nebo vlhkých prostor?

Ne. Rohový spoj MAG II CORNER-H má krytí IP 20, které chrání pouze před pevnými částicemi větší než 12,5 mm a neposkytuje žádnou ochranu proti vlhkosti. Proto je určen výhradně pro suché vnitřní prostory – sádrokartonové podhledové instalace v kancelářích, obchodech a rezidenčních interiérech. Do koupelen, wellness zón nebo prostor se zvýšenou vlhkostí je třeba volit svítidla a příslušenství s krytím minimálně IP 44, ideálně IP 65. Třída ochrany 3 odpovídá bezpečnému malému napětí 48 V DC (SELV).

Jaké jsou rozměry MAG II CORNER-H a co je součástí balení?

Tělo rohového spoje MAG II CORNER-H má rozměry 68 × 68 × 53 mm (délka × šířka × výška). Součástí balení jsou kovové montážní destičky s předvrtanými otvory pro šrouby, které umožňují uchycení do sádrokartonového nebo stropního podbití bez nutnosti dokupovat další příslušenství. Flexibilní propojovací kabel s žlutými vodičovými svorkami je přiložen jako samostatný element pro propojení dvou úseků lišty v pravém úhlu. Master pack obsahuje 50 ks, rozměry přepravního balení jsou 210 × 135 × 65 mm.
