MAG II CORNER-V Rohový konektor DALI 48V 6523203 LED2

Detailní popis produktu

Dokumentace ke stažení

MAG II CORNER-V DALI | 48 V DC | IP 20 | 68 × 26 × 68 mm | RAL 9005

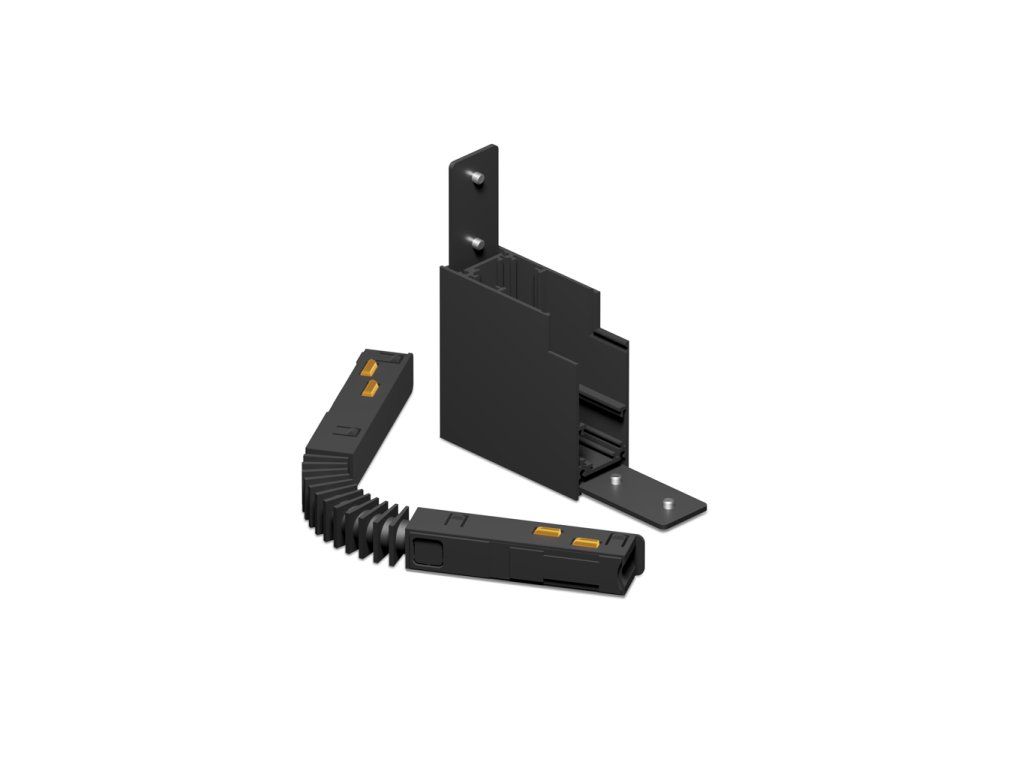

Rohový konektor MAG II CORNER-V zajišťuje elektricky vodivé napojení dvou úseků magnetické lišty v pravém úhlu při napájení 48 V DC. Sestava tří černých hliníkových a plastových dílů – úhlová montážní konzola s viditelnou profilovou drážkou, dvojice kompaktních konektorových těl se žlutými pojistkovými páčkami a flexibilní opletený propojovací kabel s žebrovaným krytím – umožňuje přesné vedení vodičů bez viditelného přerušení lišty. Matný povrch v černé barvě RAL 9005 vizuálně splývá se svítidly systému MAG II TRACK od LED2. Třída ochrany IP 20 vymezuje použití pro suché interiérové prostory: obchodní prodejny, galerie, kanceláře nebo rezidenční projekty, kde je vyžadována plynulá rohová změna směru osvětlovací lišty. Třída ochrany 3 odpovídá bezpečnostnímu provedení pro bezpečné nízkonapěťové systémy 48 V DC. Stmívání přes protokol DALI umožňuje integraci do centralizovaných řídicích systémů budov.

Proč zvolit MAG II CORNER-V LED2?

• Rohový přechod bez přerušení okruhu: Konektor propojí dva úseky lišty MAG II TRACK v pravém úhlu při zachování datového i silového vedení 48 V DC.
• Stmívání DALI: Plná kompatibilita s protokolem DALI umožňuje adresovatelné řízení světelných okruhů v rámci BMS nebo samostatného DALI řadiče.
• Kompaktní rozměry: Celková sestava 68 × 26 × 68 mm nezabírá zbytečný prostor v rohovém detailu podhledu ani na stěně.
• Hliníkový materiál, RAL 9005: Hliníkové provedení v matné černé barvě RAL 9005 zajišťuje mechanickou odolnost a vizuální jednotu s ostatními komponenty systému LED2 MAG II.

Technická specifikace

Pro architekty a projektanty

Konektor MAG II CORNER-V 6523203 je určen pro projektanty, kteří navrhují osvětlovací lišticové systémy s rohovými přechody v náročných interiérových aplikacích. Systém MAG II TRACK od LED2 využívá napájecí napětí 48 V DC a protokol DALI, který umožňuje zapracování do výpočtů osvětlení v softwaru Dialux nebo Relux s využitím dostupných LDT souborů pro svítidla celé rodiny. Konzola s viditelnou montážní drážkou a dvojicí upevňovacích šroubů zjednodušuje přesné osazení rohového detailu do sádrokartonového nebo kazetového podhledu. Hliníkový profil konektoru v barvě RAL 9005 koresponduje s ostatními komponenty lišty bez nutnosti dodatečného lakování. Projektanti ocení třídu ochrany 3 odpovídající bezpečnostním požadavkům nízkonapěťových instalací a kompaktní rozměry 68 × 26 × 68 mm, které umožňují minimalistické řešení rohového přechodu bez estetického narušení podhledu. Technická dokumentace a 3D modely jsou dostupné na led2.cz.

Časté dotazy

Jaký stmívací systém MAG II CORNER-V podporuje?

Konektor MAG II CORNER-V 6523203 je plně kompatibilní s protokolem DALI. Tento digitální protokol umožňuje adresovatelné řízení jednotlivých okruhů nebo skupin svítidel připojených k magnetické liště systému MAG II TRACK při napájení 48 V DC. Stmívání probíhá přes DALI řadič nebo centrální BMS; konektor sám o sobě nepotřebuje samostatnou adresu – datové vedení prochází skrze celou sestavu rohovým přechodem bez přerušení. Systém je navržen pro interiérové prostory s třídou ochrany IP 20.

Je MAG II CORNER-V vhodný do koupelny nebo vlhkých prostor?

Konektor MAG II CORNER-V má třídu krytí IP 20, která nezajišťuje ochranu před vlhkostí ani kapkami vody. Instalace je proto určena výhradně pro suché interiérové prostory – kanceláře, obchodní prodejny, galerie nebo rezidenční místnosti. Pro vlhké prostory nebo koupelny je nutné zvolit komponenty s krytím minimálně IP 44 nebo vyšším. Třída ochrany 3 odpovídá bezpečnostním požadavkům nízkonapěťové instalace 48 V DC.

Jaké jsou rozměry konektoru a jak velký rohový detail pokryje?

Sestava MAG II CORNER-V má celkové rozměry 68 × 26 × 68 mm (délka × šířka × výška). Kompaktní tvar konzoly s montážními otvory a flexibilního propojeného kabelu umožňuje instalaci rohového přechodu lišty systému MAG II TRACK s minimálním záběrem v podhledu nebo na stěně. Šířka 26 mm odpovídá profilu lišty, takže rohový detail vizuálně navazuje bez výrazného přesahu. Montáž se provádí pomocí viditelných šroubů na hliníkové konzole v barvě RAL 9005.
