MAG II CORNER-V,W DALI rohový konektor 6523201 LED2

Detailní popis produktu

Dokumentace ke stažení

MAG II CORNER-V,W DALI – rohový konektor 48V DC, DALI, IP 20, 68 × 26 × 68 mm

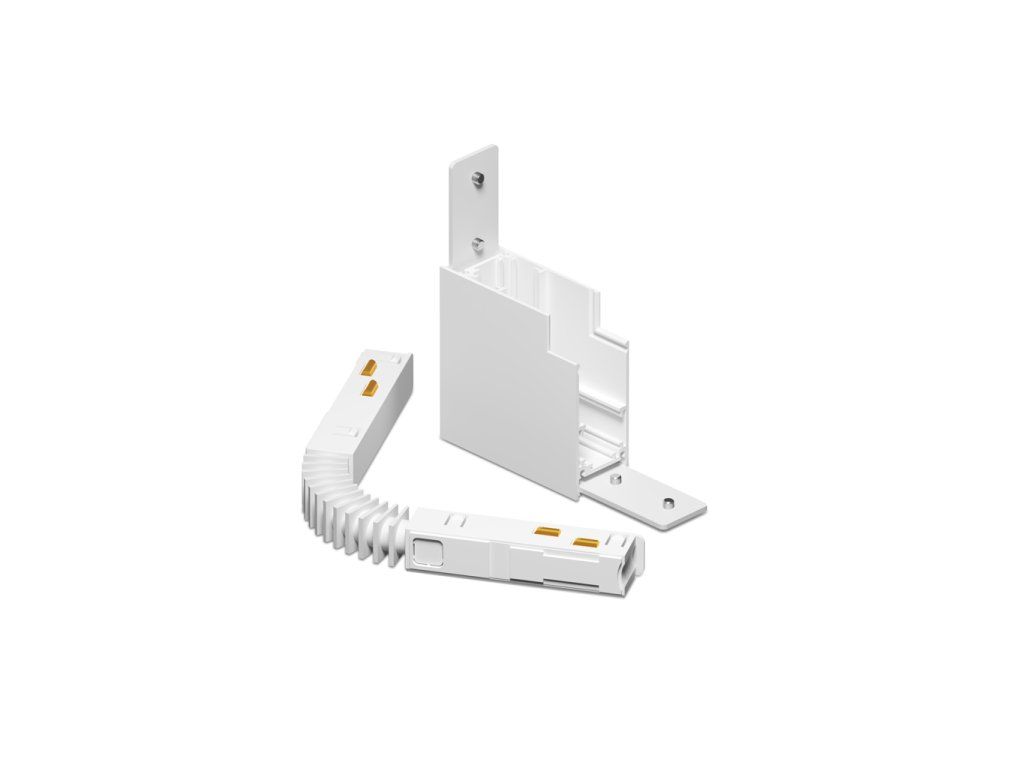

Rohový přechod bez kompromisů v datové lince i napájení. Konektor MAG II CORNER-V, W DALI ze systému MAG II TRACK od LED2 je konstruován pro rohové spoje mezi svislou a vodorovnou sběrnicovou lištou. Bílý hliníkový kryt v odstínu RAL 9003 zajišťuje vizuální kontinuitu s profilem lišty, zatímco článkovaný flexibilní most z plastu – jasně patrný na fotografii – umožňuje přesné polohování obou konců konektoru v instalačním rohu. Součástí sady je rohový fixační úhelník se dvěma montážními otvory pro šroubové kotvení do stropu nebo stěny, a dva samostatné konektory s pozlacenými kontaktními piny pro 48V DC napájení. Systém MAG II TRACK od LED2 pracuje výhradně na bezpečném nízkém napětí 48V DC, třída ochrany 3, krytí IP 20 – určeno pro interiérové instalace v obchodech, galeriích, kancelářích a rezidenčních projektech.

Proč zvolit MAG II CORNER LED2?

• Plná DALI kompatibilita: Konektor přenáší DALI datový signál bez přerušení, takže každé svítidlo na lišté lze individuálně stmívat a adresovat v rámci DALI skupin.
• Bezpečné napětí 48V DC: Systém pracuje na 48V DC, třída ochrany 3 – bez rizika úrazu elektrickým proudem při montáži nebo změně konfigurace lišt.
• Kompaktní rozměry: Celkové rozměry rohového dílu pouze 68 × 26 × 68 mm minimalizují viditelný objem v instalačním rohu.
• Materiál a povrch RAL 9003: Hliníkové tělo s bílým lakem RAL 9003 odpovídá standardnímu provedení lišt MAG II TRACK – jednotný vizuální celek bez barevných odchylek.

Technická specifikace

Pro architekty a projektanty

Systém MAG II TRACK od LED2 je navržen jako modulární řada s plnou dokumentační podporou. Pro výpočty osvětlení v programech DIALux nebo Relux jsou k dispozici LDT soubory pro jednotlivá svítidla řady, 3D modely profilů a konektorů pro BIM návrh interiéru. Rohový konektor MAG II CORNER-V, W DALI (SKU 6523201) je kompatibilní se všemi lištami rodiny MAG II TRACK napájenými na 48V DC s DALI řízením – projektant tak může v rámci jednoho systému navrhovat přímé trasy, rohové přechody a flexibilní propoje bez změny napájecího nebo řídicího okruhu. Doporučujeme ověřit aktuální dostupnost technické dokumentace, fotometrických dat a CAD podkladů přímo v sekci ke stažení na stránkách led2.cz nebo u obchodního zástupce LED2 Lighting.

Časté dotazy

Je MAG II CORNER kompatibilní se všemi lištami MAG II TRACK?

Ano – konektor MAG II CORNER-V, W DALI (SKU 6523201) je určen výhradně pro lišty systému MAG II TRACK od LED2 pracující na napětí 48V DC. Zajišťuje mechanické spojení i elektrické propojení napájecích a DALI datových vodičů. Nelze jej kombinovat s lištami jiných napěťových soustav (např. 230V nebo 24V DC) ani s lištami jiných výrobců. Před objednávkou ověřte, že vaše lišty MAG II TRACK jsou ve variantě s DALI řízením.

Jaký stmívací systém MAG II CORNER DALI podporuje?

Konektor přenáší DALI (Digital Addressable Lighting Interface) řídicí signál mezi úseky lišt. DALI umožňuje individuální adresování a stmívání každého připojeného svítidla, vytváření skupin a scén a integraci do nadřazených BMS systémů. Systém nepodporuje TRIAC ani 0–10V stmívání – vyžaduje DALI kompatibilní napájecí zdroj a řídicí jednotku. Třída ochrany konektoru je 3, napájecí napětí 48V DC.

Je MAG II CORNER vhodný do koupelny nebo vlhkých prostor?

Ne – rohový konektor MAG II CORNER-V, W DALI má krytí IP 20, které zajišťuje ochranu pouze před pevnými tělesy s průměrem nad 12,5 mm. Není určen pro prostory s vlhkostí, stříkající vodou ani pro venkovní instalace. Vhodné prostředí jsou suchý interiér – obchody, kanceláře, galerie, byty a rezidenční projekty. Pro vlhké nebo exteriérové aplikace LED2 nabízí jiné produktové řady s krytím IP 65 a vyšším.
