MAG II LOW CORNER-V – rohový konektor 48 V DC, DALI, IP 20, 68 × 26 × 68 mm

Rohový konektor MAG II LOW CORNER-V zajišťuje přesné 90° propojení lišt systému MAG II LOW TRACK při napájení 48 V DC a plné kompatibilitě se stmíváním DALI. Díky matně černému hliníkovému tělu (RAL 9005) a kompaktním rozměrům 68 × 26 × 68 mm zapadá do moderních vestavných i povrchových instalací bez viditelných přechodů. Flexibilní článkový most s přesně uloženými zlatými vodivými kontakty umožňuje absorpci drobných tolerancí stavebního provedení a spolehlivě přenáší signál DALI i nízkopáté napětí 48 V DC. Montážní základna s předvrtanými otvory usnadňuje přesné osazení ke stropu nebo do sádrové lišty. Konektor je certifikován pro IP 20, třída ochrany 3, a je určen výhradně pro vnitřní instalace – kanceláře, galerie, obchody, rezidenční prostory i vystavovací plochy systému LED2 MAG II LOW TRACK.

Proč zvolit MAG II LOW CORNER-V LED2?

• Přesné rohové propojení: Úhel 90° s pevnou montážní základnou eliminuje nepřesnosti při napojování lišt v rozích místnosti.
• Plná DALI kompatibilita: Signál DALI prochází konektorem bez přerušení – lišty v celém okruhu lze řídit jedním ovladačem.
• Nízkopáté napájení 48 V DC: Bezpečné napětí 48 V DC snižuje riziko úrazu a splňuje požadavky třídy ochrany 3.
• Hliníkový profil RAL 9005: Tělo z hliníku v matné černé zajišťuje mechanickou odolnost a vizuální kontinuitu s lištami MAG II LOW TRACK.

Technická specifikace

Pro architekty a projektanty

Konektor MAG II LOW CORNER-V je navržen jako součást modulárního systému MAG II LOW TRACK od LED2, jehož technická dokumentace zahrnuje 2D/3D modely pro BIM prostředí a LDT/IES soubory pro výpočty osvětlení v programech DIALux a Relux. Kompaktní průřez lišty 26 mm výšky umožňuje integraci do mělkých podhledových konstrukcí bez nutnosti zvýšeného podhledu. Rohový konektor je elektricky plně vodivý – přenáší jak silovou větev 48 V DC, tak řídicí signál DALI pro adresovatelné stmívání jednotlivých svítidel nebo skupin. Předvrtané montážní otvory na základové desce konektoru odpovídají rastru lišt MAG II LOW TRACK a umožňují přesné osazení bez dodatečného vrtání. Projektanti ocení nulový světelný přerušeník v místě rohového přechodu – linie svítidel působí kontinuálně i za rohem dispozice. Technické podklady jsou dostupné na webu LED2.

Časté dotazy

Je MAG II LOW CORNER-V kompatibilní s DALI stmívači?

Ano. Konektor MAG II LOW CORNER-V přenáší řídicí signál DALI bez přerušení přes celý rohový spoj. Stmívací příkazy i adresování jednotlivých svítidel systému MAG II LOW TRACK fungují identicky jako na přímých úsecích lišty. Napájecí napětí 48 V DC a DALI datová linka jsou vedeny oddělenými kontakty – zlaté vodivé kontakty ve flexibilním článkovém mostu zajišťují spolehlivý přenos i při dlouhodobém provozu. Konektor je kompatibilní se všemi DALI Phase-cut i leading-edge ovladači určenými pro systém MAG II LOW TRACK od LED2.

Jaký stmívací systém MAG II LOW TRACK podporuje?

Systém MAG II LOW TRACK od LED2 podporuje stmívání DALI (Digital Addressable Lighting Interface), které umožňuje adresovatelné řízení každého svítidla zvlášť nebo v libovolných skupinách. Konektor MAG II LOW CORNER-V (SKU 6529603) je součástí tohoto systému a přenáší DALI signál beze ztráty přes rohový přechod 90°. Napájení lišty pracuje s bezpečným nízkým napětím 48 V DC, které vyžaduje použití certifikovaného napájecího zdroje pro systém MAG II LOW TRACK. Třída ochrany 3 potvrzuje, že systém je konstruován výhradně pro bezpečná napětí.

Jaké jsou rozměry konektoru a jak se montuje?

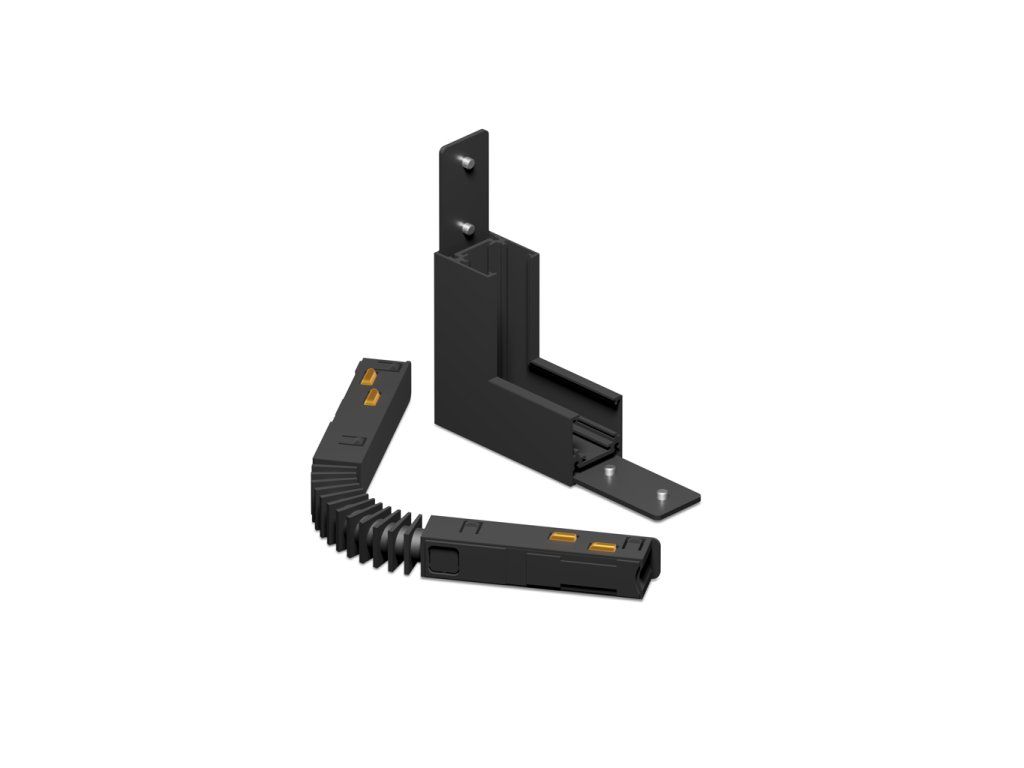

Konektor MAG II LOW CORNER-V má rozměry 68 × 26 × 68 mm (délka × šířka × výška). Montážní základna je vybavena předvrtanými otvory pro šrouby – viditelné na fotografii jako dvě kotvicí místa na každém rameni základny. Tělo konektoru z hliníku RAL 9005 se zasune do čel lišt systému MAG II LOW TRACK a zajistí se mechanicky i elektricky. Flexibilní článkový přechod o délce přibližně 68 mm absorbuje montážní tolerance do několika milimetrů. Krytí IP 20 omezuje použití na suché vnitřní prostory.
