MAG II LOW T-CONNECTOR DALI 48V SKU6529503 LED2

Detailní popis produktu

Dokumentace ke stažení

MAG II LOW T-CONNECTOR DALI – 48 V DC, IP 20, RAL 9005, 110 × 68 × 27 mm

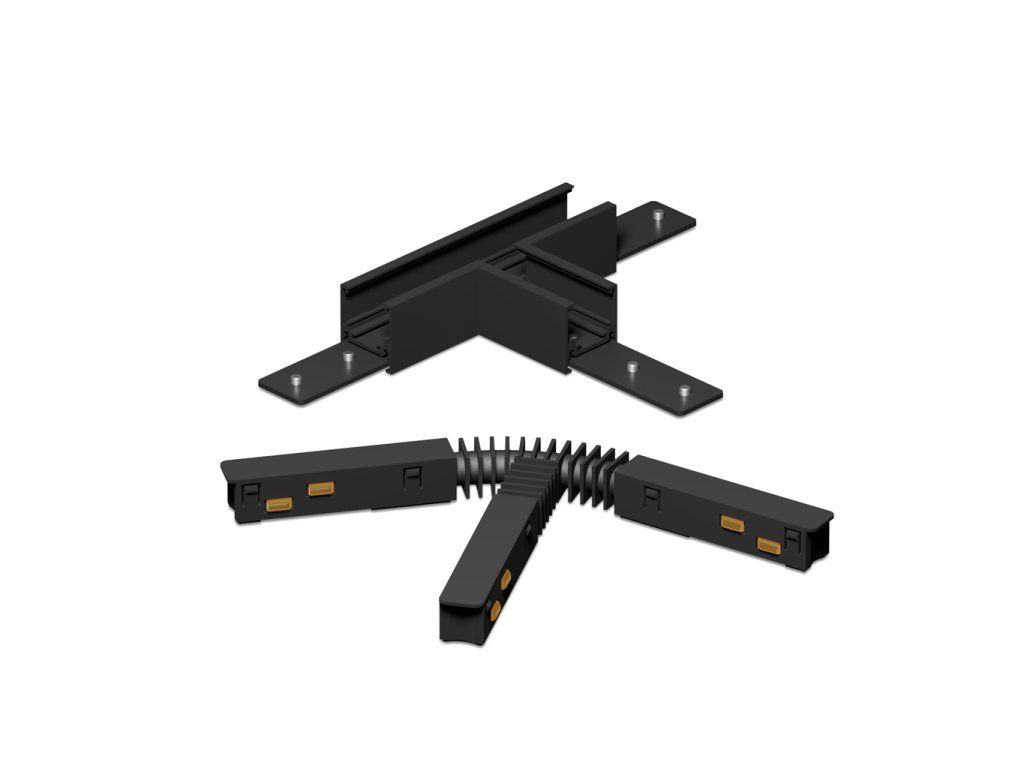

T-spojka MAG II LOW T-CONNECTOR zajišťuje elektricky vodivé větvení magnetické lišty 48 V DC do tvaru T s plnou podporou DALI stmívacího protokolu. Fotografie odhaluje dva odlišné kusy: tuhý T-konektor s montážními otvory pro přisazení ke stropu a flexi verzi s výrazným vlnitým článkem, který dovoluje nastavit úhel mezi rameny dle potřeby instalace – obě varianty sdílejí matnou černou povrchovou úpravu hliníkového těla v odstínu RAL 9005. Precizně frézované hliníkové profily o rozměrech 110 × 68 × 27 mm drží přesné vodivé kontakty (viditelné zlatě zbarvené pružinové elementy) pro spolehlivý přenos 48 V DC bez přechodového odporu. Konektor je certifikován na třídu ochrany 3 a krytí IP 20, čímž pokrývá standardní interiérové instalace v obchodech, galeriích, showroomech nebo kancelářích. Systém LED2 MAG II LOW TRACK je navržen jako modulární – T-spojka umožňuje rozšiřovat trasu lišty do bočních větví bez nutnosti dalšího napájecího zdroje.

Proč zvolit MAG II LOW T-CONNECTOR LED2?

• DALI kompatibilita: Plná podpora DALI protokolu zajišťuje skupinové adresování a plynulé stmívání každého svítidla zvlášť bez dodatečného převodníku.
• Napětí 48 V DC: Bezpečné nízké napětí 48 V DC snižuje riziko úrazu a umožňuje delší trasy lišt bez úbytku napětí.
• Hliníkové tělo RAL 9005: Materiál ALUMINIUM v matné černé úpravě RAL 9005 je odolný vůči mechanickému namáhání a splňuje estetické požadavky prémiových interiérů.
• Flexi i tuhá varianta: Vlnitý flexi článek na druhém dílu umožňuje nastavení úhlu ramen – ideální pro nestandardní nebo polygonální půdorysy bez nutnosti speciálních profilů.

Technická specifikace

Pro architekty a projektanty

T-konektor MAG II LOW T-CONNECTOR DALI je součástí komplexní dokumentace systému LED2 MAG II LOW TRACK. Pro výpočty osvětlení v programech DIALux nebo Relux jsou k dispozici LDT fotometrické soubory kompatibilních svítidel a 3D modely celé lišticové sestavy ve formátu DWG/STEP. Projektant ocení přesné rozměrové výkresy konektoru (110 × 68 × 27 mm) pro koordinaci s podhledem nebo sádrokartonovou předstěnou. Systém pracuje s napájecím napětím 48 V DC, což usnadňuje integraci se stmívacími řídicími systémy DALI-2 a KNX převodníky. Třída ochrany 3 a krytí IP 20 jsou zaneseny v technickém listu ke stažení na webu LED2. Modulární logika systému MAG II LOW TRACK umožňuje kombinovat T-spojky, L-spojky a přímé konektory do komplexních půdorysných tras bez nutnosti individuálního přizpůsobení elektroinstalace.

Časté dotazy

Jaký stmívací systém MAG II LOW T-CONNECTOR podporuje?

Konektor plně podporuje protokol DALI, který umožňuje individuální nebo skupinové adresování každého magnetického svítidla připojeného k lišticovému systému MAG II LOW TRACK. Přes DALI rozhraní lze nastavit scény, plynulé stmívání a časové programy bez zásahu do silové elektroinstalace. Napájení celé trasy probíhá bezpečným napětím 48 V DC. Pro funkci DALI je nutný kompatibilní DALI napájecí zdroj nebo DALI-2 řídicí jednotka – oba typy jsou dostupné v portfoliu LED2. Konektor sám o sobě nevyžaduje žádné nastavení a je plug-and-play kompatibilní se všemi svítidly rodiny MAG II LOW TRACK s DALI výstupem.

Je MAG II LOW T-CONNECTOR vhodný do koupelny nebo vlhkých prostor?

Konektor má krytí IP 20, které zajišťuje ochranu pouze před dotykem pevných těles o průměru nad 12 mm – bez ochrany proti vlhkosti nebo vodě. Instalace do koupelen, venkovních prostor nebo jiných vlhkých prostředí proto není doporučena ani přípustná. Konektor je určen výhradně pro suché interiérové prostory, například obchodní prostory, galerie, kanceláře nebo showroomy. Pro vlhké nebo exteriérové aplikace systém MAG II LOW TRACK nabízí varianty s vyšším stupněm krytí IP – konzultujte dostupnost s technickým oddělením LED2.

Co znamená třída ochrany 3 u tohoto konektoru?

Třída ochrany 3 označuje, že zařízení pracuje s bezpečným velmi nízkým napětím SELV, konkrétně s napájením 48 V DC. Tato třída nevyžaduje ochranné uzemnění (PE vodič), protože samotné napájecí napětí nepředstavuje nebezpečí úrazu elektrickým proudem při dotyku. V praxi to zjednodušuje elektroinstalaci lišticového systému – odpadá nutnost propojovat ochranný vodič skrze každý konektor trasy. Třída ochrany 3 je standardem pro moderní magnetické lišticové systémy s napájením 48 V a je v souladu s normou ČSN EN 61140.
