MAG II LOW T-CONNECTOR W DALI 6529501 LED2

Detailní popis produktu

Dokumentace ke stažení

MAG II LOW T-CONNECTOR – 48 V DC, DALI, IP 20, hliník RAL 9003, 110 × 68 × 27 mm

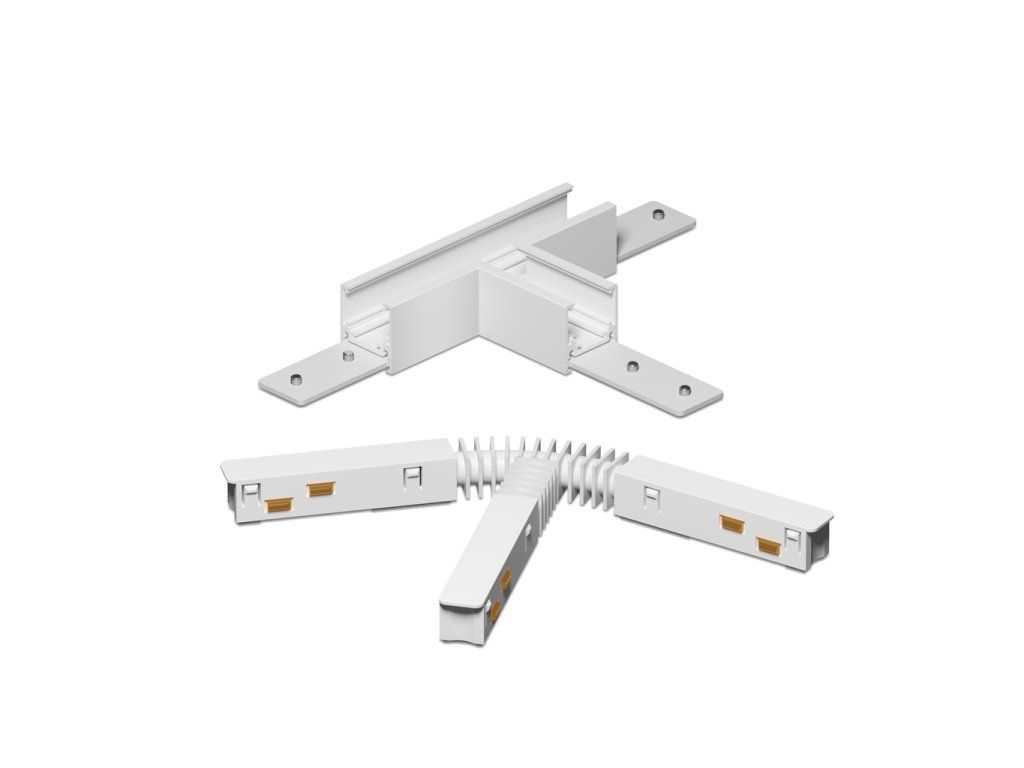

T-konektor MAG II LOW TRACK vytváří větvené uspořádání zapuštěných magnetických lišt při zachování plné DALI kompatibility na celé větvi. Díl je odlit z hliníku a opatřen matnou bílou povrchovou úpravou RAL 9003, která vizuálně splyne se sádrokartonovým nebo omítnutým stropem. Tvar písmene T – tvořený centrálním blokem s rozměry 110 × 68 × 27 mm a třemi výběžky s montážními otvory – umožňuje pevné ukotvení do podhledové konstrukce šrouby a zároveň garantuje přesné vzájemné nastavení kolejnic. Zlaté zástrčkové kontakty na každém výběžku zajišťují přenos 48 V DC napájení i DALI řídicího signálu mezi spojenými úseky. Systém MAG II LOW je navržen pro instalace s třídou ochrany IP 20, tedy pro suché interiéry – kanceláře, obchodní prostory, galerie nebo luxusní rezidenční projekty. LED2 dodává konektor v balení po 60 kusech, což usnadňuje zásobování větších projektů.

Proč zvolit MAG II LOW TRACK LED2?

• DALI sběrnice přes spoj: DALI signál prochází T-konektorem nepřerušeně, takže každé svítidlo na všech třech větvích zůstává individuálně adresovatelné a stmívatelné.
• Nízké napětí 48 V DC: Bezpečné napájení 48 V DC snižuje riziko úrazu při montáži a splňuje požadavky SELV bez nutnosti ochranného pospojování.
• Hliníkový korpus RAL 9003: Materiál hliník zajišťuje rozměrovou stabilitu a odolnost vůči deformaci, bílý lak RAL 9003 odpovídá standardnímu odstínu podhledů.
• Přesné montážní otvory: Tři uchycovací výběžky s připravenými otvory umožňují pevné ukotvení do stropu a eliminují průhyb kolejnic v místě T-spoje.

Technická specifikace

Pro architekty a projektanty

T-konektor MAG II LOW TRACK LED2 je nezbytnou součástí technické dokumentace každé instalace se zaústěnými magnetickými lišticemi. Pro výpočty osvětlení v softwaru DIALux nebo Relux slouží prostorové rozměry dílu 110 × 68 × 27 mm jako referenční bod pro rozmístění svítidel v T-uzlu kolejnicové trasy. LED2 poskytuje ke svítidlům systému MAG II LOW TRACK 3D modely a LDT fotometrické soubory umožňující přesnou simulaci rozložení světla. Třída ochrany IP 20 musí být zohledněna při vymezení zón v projektech koupelen nebo prostor s výskytem vlhkosti – konektor je určen výhradně pro suché interiéry. Napájení 48 V DC v kombinaci s DALI protokolem umožňuje integraci do systémů správy budov (BMS) s granulárním řízením každého LED modulu na liště. Pro objednávky větších projektů je konektor dostupný v master packu po 60 kusech.

Časté dotazy

Jaký stmívací systém MAG II LOW T-CONNECTOR podporuje?

Konektor je konstruován pro systém DALI (Digital Addressable Lighting Interface). DALI sběrnice prochází T-spojem nepřerušeně, takže svítidla na všech třech větvích listu jsou individuálně adresovatelná a mohou být stmívána nezávisle na sobě nebo ve skupinách prostřednictvím DALI kontroléru. Napájecí napětí kolejnice je 48 V DC. Standardní TRIAC ani 0–10 V stmívání tento konektor nepodporuje – pro správnou funkci je nutný DALI kompatibilní napájecí zdroj a řídicí jednotka odpovídající systému MAG II LOW TRACK LED2.

Je MAG II LOW T-CONNECTOR vhodný do koupelny nebo vlhkých prostor?

Konektor MAG II LOW T-CONNECTOR má krytí IP 20, které zajišťuje pouze ochranu před dotykem prstů s živými částmi, nikoli ochranu před vodou nebo vlhkostí. Do koupelen, sprchových zón ani jiných vlhkých prostor proto není vhodný. Instalace je určena výhradně pro suché interiéry – kanceláře, obchodní prostory, galerie nebo bytové podhledové systémy bez expozice vlhkostí. Třída ochrany 3 (SELV) odpovídá bezpečnému napájení 48 V DC.

Jaké jsou rozměry T-konektoru a jak se montuje do stropu?

Tělo T-konektoru MAG II LOW TRACK měří 110 × 68 × 27 mm (délka × šířka × výška). Centrální blok nese tři výběžky s připravenými montážními otvory, které se přišroubují přímo do podhledové konstrukce nebo sádrokartonového podhledu. Zástrčkové zlaté kontakty na každém výběžku se zasunou do konců spojovaných kolejnicových profilů MAG II LOW. Rozměry balení jednoho kusu jsou 210 × 135 × 40 mm a master pack obsahuje 60 kusů. Před montáží zkontrolujte, že napájení kolejnice je odpojeno.
