MAG II LOW TRACK Lišta 48V DALI 2 m 6529901 LED2

Detailní popis produktu

Dokumentace ke stažení

MAG II LOW TRACK 2 m – 48 V DC, DALI, IP 20, hliníkový profil 26 × 27 mm

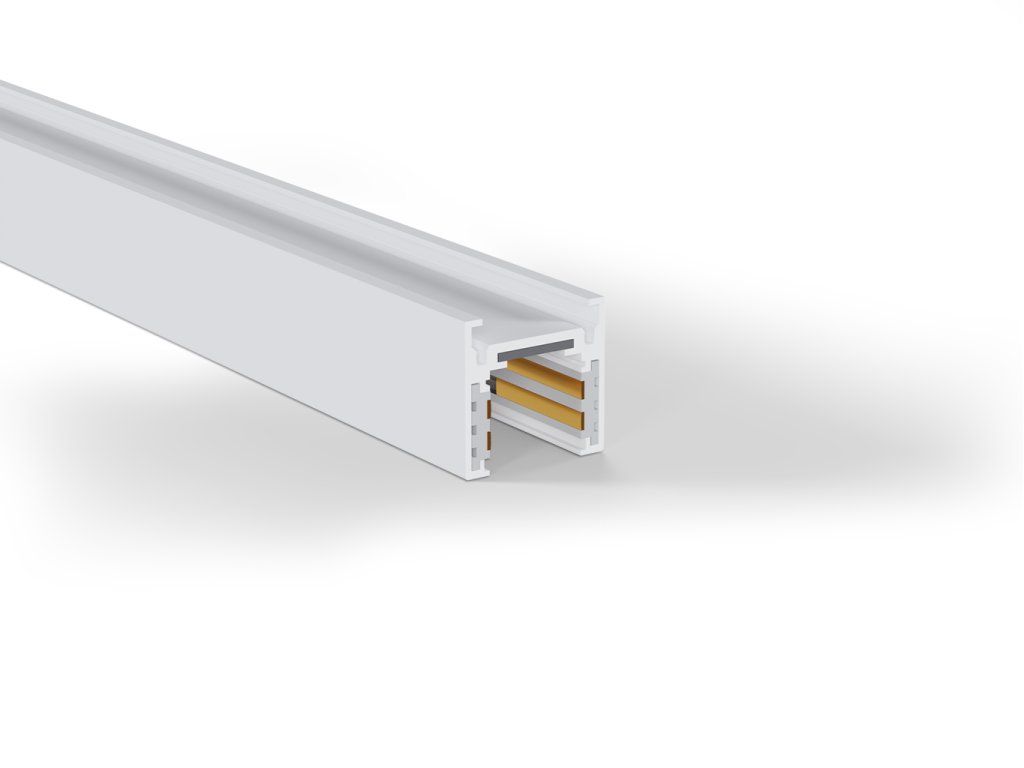

Kompaktní hliníková lišta s výškou pouhých 27 mm pro magnetické systémy 48 V DC. Lišta LED2 MAG II LOW TRACK (SKU 6529901) je navržena jako základ modulárního magnetického osvětlovacího systému určeného pro interiéry s důrazem na čistý, nenápadný design. Obdélníkový hliníkový profil o rozměrech 2 000 × 26 × 27 mm je povrchově upraven matnou bílou práškovou barvou RAL 9003, která splývá se stropem a nezasahuje opticky do prostoru. Na příčném řezu jsou viditelné zlatavé měděné kontaktní vodiče uložené v přesně tvarovaných drážkách – vizuální detail, který dokládá preciznost zpracování. Lišta pracuje na bezpečném napětí 48 V DC, třída ochrany 3 proto nevyžaduje uzemnění. Stupeň krytí IP 20 ji určuje pro suché interiérové prostory – obchodní prodejny, galerie, showroomy, kanceláře nebo hotelové lobby. Délka 2 000 mm pokrývá standardní instalační pole; lišty lze propojovat příslušnými konektory systému MAG II LOW TRACK.

Proč zvolit MAG II LOW TRACK LED2?

• Nízký profil 27 mm: Výška 27 mm minimalizuje vizuální dopad na strop a umožňuje instalaci i do mělkých podhledových kazet.
• Bezpečné napětí 48 V DC: Provoz na 48 V DC snižuje riziko úrazu a zjednodušuje instalaci v souladu s třídou ochrany 3.
• Nativní DALI stmívání: Protokol DALI umožňuje adresovatelné řízení každého svítidla zvlášť v inteligentních budovách (BACS, KNX brána).
• Hliníková konstrukce RAL 9003: Lisovaný hliník s matnou bílou úpravou zaručuje torzní tuhost profilu a dlouhou životnost bez koroze v interiéru.

Technická specifikace

Pro architekty a projektanty

Lišta LED2 MAG II LOW TRACK je navržena pro systémové projekty, kde projektant potřebuje přesné podklady ještě před výběrem svítidel. Pro integraci do výpočetního softwaru Dialux nebo Relux jsou k dispozici 3D modely profilu a LDT soubory kompatibilních magnetických svítidel z rodiny MAG II. Přesné montážní rozměry – šířka 26 mm, výška 27 mm, délka 2 000 mm – usnadňují koordinaci s SDK podhledem nebo omítkovými lištami. Napájecí architektura 48 V DC v kombinaci s protokolem DALI umožňuje plnou integraci do systémů řízení osvětlení podle normy EN 15193 (energetická náročnost budov). Třída ochrany 3 zjednodušuje kabelové trasy – odpadá nutnost ochranného vodiče PE. Lištu lze kombinovat s příslušenstvím systému MAG II LOW TRACK: napájecími koncovkami, rohové a T-konektory a závěsnými soupravami. Veškerá dokumentace je dostupná na www.led2.cz v sekci produktu.

Časté dotazy

Jaké svítidlo lze připojit na lištu MAG II LOW TRACK 48V?

Lišta MAG II LOW TRACK pracuje s napětím 48 V DC a je určena výhradně pro magnetická svítidla systému MAG II od LED2, která se do drážky profilu uchytí bez nářadí magneticky. Kontaktní přenos výkonu zajišťují měděné vodiče viditelné na příčném řezu profilu. Svítidla jiných systémů nebo s odlišným napětím nejsou kompatibilní. Lišta podporuje stmívací protokol DALI, takže kompatibilní svítidla musí mít rovněž DALI driver. Profil o délce 2 000 mm lze propojovat pomocí originálních konektorů a budovat tak delší světelné linky nebo rohová propojení.

Jaký stmívací systém MAG II LOW TRACK podporuje?

MAG II LOW TRACK (SKU 6529901) nativně podporuje protokol DALI (Digital Addressable Lighting Interface). DALI umožňuje adresovatelné stmívání každého připojeného svítidla zvlášť prostřednictvím DALI kontroléru nebo brány do systémů KNX, BACS či Casambi. Na rozdíl od TRIAC nebo 0–10 V stmívání nabízí DALI digitální zpětnou vazbu (hlášení poruch, stav driveru) a plynulé stmívání typicky od 100 % do 1 % světelného toku bez blikání. Lišta nepodporuje přímé TRIAC stmívání – pro použití s TRIAC systémem je nutný příslušný DALI/TRIAC převodník.

Je lišta MAG II LOW TRACK vhodná do koupelny nebo vlhkých prostor?

Lišta MAG II LOW TRACK má stupeň krytí IP 20, který ji určuje výhradně pro suché interiérové instalace. Do koupelny, sprchového koutu ani jiných vlhkých nebo mokrých prostor není vhodná. Pro vlhké prostory (zóna 2 dle ČSN EN 60598) je vyžadováno minimálně IP 44, pro exteriér pak IP 65 a vyšší. Lištu instalujte v suchých prostorách, jako jsou obchody, galerie, kanceláře nebo hotelové lobby, kde nehrozí kontakt s vodou ani kondenzací.
