MAG II LOW TRACK 3 m – 48 V DC, DALI, IP 20, hliník RAL 9003, 3 000 × 26 × 27 mm

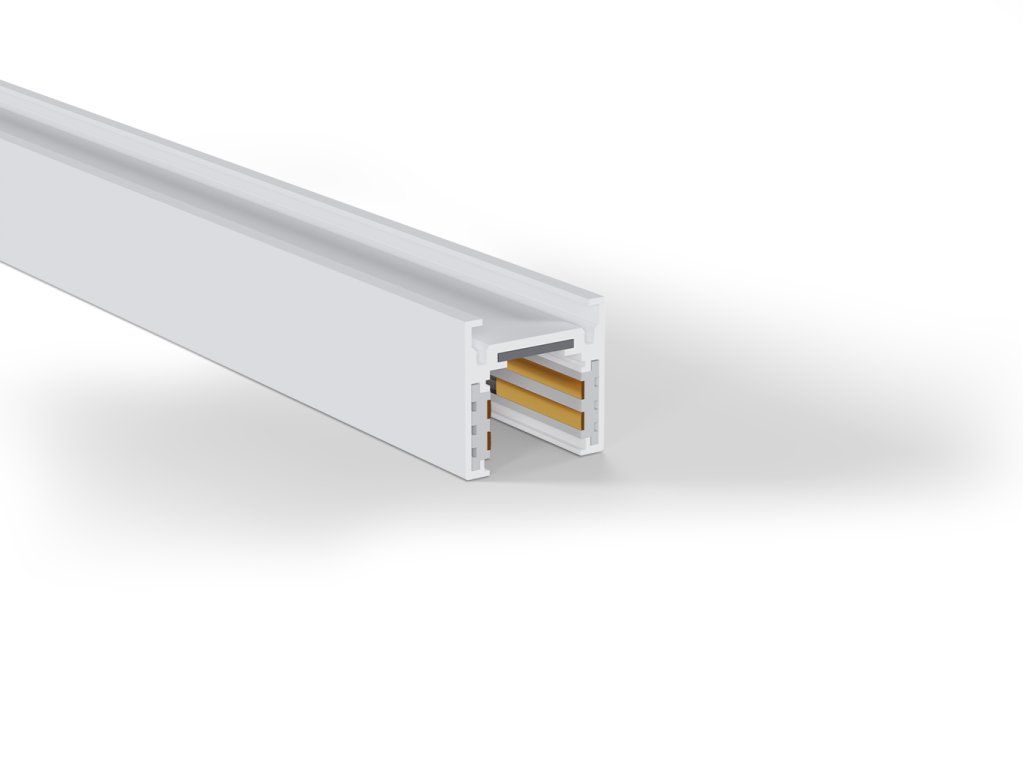

Magnetická lišta LED2 MAG II LOW TRACK zajistí přesnou polohovatelnost svítidel na celých 3 000 mm délky bez jediného šroubu do profilu. Extrudovaný hliníkový profil s rozměry 26 × 27 mm a bílou práškovou úpravou RAL 9003 tvoří subtilní, geometricky čistý prvek, který se vizuálně ztrácí na stropě nebo v podhledu. Z průřezu je dobře patrný otevřený kanál se dvěma zlatými měděnými kontaktními vodicemi – ta architektura umožňuje magnetickým adaptérům svítidel zachytit se a získat napájení kdekoliv po délce lišty. Nízkoprofilová konstrukce o výšce pouhých 27 mm minimalizuje zásah do světlé výšky místnosti a zapadne do minimalistických interiérů showroomů, galerií, butikových prodejen i rezidenčních prostor. Napájení 48 V DC zaručuje bezpečný provoz (třída ochrany 3) a kompatibilitu s celou rodinou LED2 MAG II svítidel. Stupeň krytí IP 20 určuje lištu výhradně pro suché interiéry.

Proč zvolit MAG II LOW TRACK LED2?

• Napájení 48 V DC: bezpečné nízkonapěťové napájení 48 V DC eliminuje riziko úrazu elektrickým proudem při dotyku s vodičem a splňuje třídu ochrany 3
• Plná délka 3 000 mm: jediný profil pokryje 3 m instalace bez spojů, což snižuje počet konektorů a zajišťuje rovnoměrnou vodivost po celé délce
• Stmívání DALI: nativní podpora DALI umožňuje adresovatelné řízení každého magnetického svítidla zvlášť – ideální pro scénické osvětlení kanceláří nebo obchodních prostor
• Hliník RAL 9003: práškově lakovaný hliníkový extrudát v barvě RAL 9003 odolává mechanickému namáhání a zachovává čistý bílý vzhled i po letech provozu

Technická specifikace

Pro architekty a projektanty

Systém LED2 MAG II LOW TRACK je navržen pro projektovou dokumentaci s plnou sadou technických podkladů. Pro výpočty osvětlení v programech DIALux nebo Relux jsou k dispozici LDT/IES fotometrické soubory kompatibilních magnetických svítidel MAG II, které lištu 6529101 osazují. Hliníkový profil průřezu 26 × 27 mm a délky 3 000 mm je dostupný rovněž jako 3D model ve formátech STEP a DWG pro vložení do projektové dokumentace BIM. Napájení 48 V DC s podporou DALI umožňuje zapojení do centrálních systémů správy budov (BMS) a splnění požadavků normy EN 15193 na energetickou třídu osvětlovací soustavy. Projektant může libovolně kombinovat délky lišt pomocí L-, T- a X-konektorů rodiny MAG II a přizpůsobit trasu světelného systému půdorysné dispozici prostoru. Doporučujeme ověřit aktuální dostupnost CAD podkladů na stránce produktu LED2 na webu led2.cz.

Časté dotazy

Jaký stmívací systém MAG II LOW TRACK podporuje?

Lišta MAG II LOW TRACK 6529101 nativně podporuje stmívání DALI (Digital Addressable Lighting Interface). To znamená, že každé magnetické svítidlo osazené na lištu lze adresovat a stmívat individuálně pomocí DALI řadiče nebo centrálního BMS systému. Napájení 48 V DC se přivádí do lišty přes kompatibilní napájecí zdroj s DALI výstupem. Stmívání TRIAC ani 1–10 V lišta nepodporuje – pro tyto protokoly je třeba zvolit jinou variantu rodiny MAG II. DALI protokol splňuje požadavky normy IEC 62386 a umožňuje vytváření světelných skupin a scén bez dodatečného fyzického zapojení.

Co znamená napájení 48 V DC u magnetické lišty?

Napájení 48 V DC zařazuje lištu MAG II LOW TRACK do kategorie nízkonapěťových systémů s třídou ochrany 3. Napětí 48 V je pod hranicí bezpečného malého napětí SELV (60 V DC), takže kontakt s vodičem uvnitř otevřeného kanálu nepředstavuje nebezpečí úrazu elektrickým proudem. Ke lišce je nutný externí napájecí zdroj 48 V DC s odpovídajícím výkonem pro celkový příkon osazených svítidel. Výhodou 48 V systémů oproti 230 V kolejnicím je nižší přechodový odpor kontaktů a možnost instalace bez elektrikářského oprávnění v režimu ELV.

Je MAG II LOW TRACK vhodný do koupelny nebo vlhkých prostor?

Lišta MAG II LOW TRACK 6529101 má stupeň krytí IP 20, který neposkytuje žádnou ochranu proti vlhkosti ani vodním kapkám. Instalace do koupelny, sprchového koutu ani jiných vlhkých prostor není přípustná. Lišta je určena výhradně pro suché interiérové prostory – obchodní prodejny, galerie, kanceláře, chodby a obývací místnosti. Pro vlhká prostředí je třeba zvolit svítidlo s krytím minimálně IP 44 nebo vyšším. Při instalaci v blízkosti kuchyňského dřezu nebo nad bazénem doporučujeme konzultovat klasifikaci zón dle normy ČSN 33 2000-7-701.
