MAG II LOW TRACK Rohový konektor DALI 6529701 LED2

Detailní popis produktu

Dokumentace ke stažení

MAG II LOW CORNER-H, W DALI – rohový konektor 48 V DC, DALI, IP 20, 68 × 68 × 27 mm

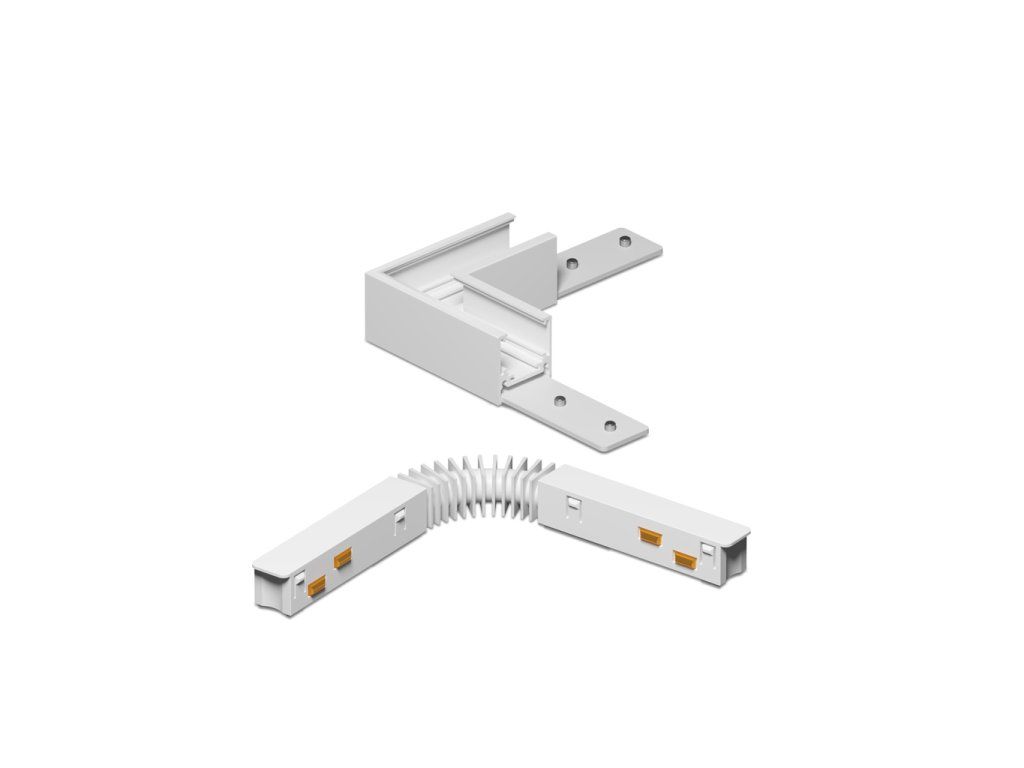

Rohový konektor MAG II LOW CORNER umožňuje sestavení pravoúhlé trasy magnetického kolejnicového systému při napájení 48 V DC. Díl se skládá ze dvou částí: tuhého hliníkového úhelníkového těla se šroubovacími montážními otvory a flexibilního spojovacího kabelu s bílým spirálovým opletem, který propojuje oba elektrické konektory. Hliníkové tělo v povrchové úpravě RAL 9003 (čistě bílá) zapadá do vizuálního konceptu systému MAG II LOW TRACK a zachovává rovné linie stropu. Rozměry dílu jsou 68 × 68 × 27 mm, montáž probíhá přes předpřipravené šroubovací otvory bez nutnosti speciálního nářadí. Konektor přenáší data stmívacího protokolu DALI, takže celá trasa včetně rohového přechodu zůstává plně adresovatelná v rámci DALI sítě. Stupeň ochrany IP 20 a třída ochrany 3 určují využití výhradně v suchých interiérových prostorách – obchodech, galeriích, showroomech a rezidenčních projektech.

Proč zvolit MAG II LOW CORNER LED2?

• Napájení 48 V DC: Bezpečné nízké napětí 48 V DC splňuje požadavky třídy ochrany 3 a umožňuje přímý kontakt s vodiči bez rizika úrazu.
• DALI stmívání: Konektor plně přenáší protokol DALI, takže rohový přechod neruší adresování ani plynulé stmívání na celé trase systému MAG II LOW TRACK.
• Hliníková konstrukce RAL 9003: Tělo z hliníku v povrchové úpravě RAL 9003 zajišťuje rozměrovou stálost a vizuální čistotu spoje na stropě.
• Flexibilní spirálový kabel: Viditelný bílý spirálový propojovací kabel kompenzuje montážní tolerance a usnadňuje instalaci i v případě mírných odchylek rohového spoje.

Technická specifikace

Pro architekty a projektanty

Rohový konektor MAG II LOW CORNER je součástí modulárního systému MAG II LOW TRACK od LED2 a musí být zahrnut do projektové dokumentace všude, kde trasa mění směr o 90°. Při výpočtech osvětlení v programech Dialux nebo Relux se konektor nezapočítává jako světelný zdroj – jeho úlohou je zachovat elektrickou a datovou kontinuitu na trase bez přerušení DALI adresování. Projektant ocení dostupnost 3D modelů a LDT souborů pro celý systém MAG II LOW TRACK na webu led2.cz, kde jsou ke stažení rovněž montážní schémata a technické listy. Rozměr 68 × 68 × 27 mm je nutné zohlednit při návrhu rohového detailu podhledu, zejména u zapuštěných instalací. Napájení 48 V DC a třída ochrany 3 vyžadují použití kompatibilního zdroje z portfolia LED2 s odpovídajícím výkonem pro celkovou délku trasy.

Časté dotazy

Jaký stmívací systém MAG II LOW CORNER podporuje?

Konektor MAG II LOW CORNER-H, W plně přenáší protokol DALI. To znamená, že rohový přechod neruší adresování jednotlivých svítidel ani plynulé stmívání na celé trase systému MAG II LOW TRACK. DALI umožňuje individuální nebo skupinové řízení světelných bodů přes řídící jednotku. Konektor sám o sobě není stmívatelným prvkem – přenáší datový a silový signál z jednoho úseku lišty na druhý při napájení 48 V DC. Pro správnou funkci je nutné použít kompatibilní DALI napájecí zdroj a DALI řadič z ekosystému MAG II LOW TRACK od LED2.

Je MAG II LOW CORNER vhodný do koupelny nebo vlhkých prostor?

Ne. Konektor MAG II LOW CORNER má stupeň ochrany IP 20, který zajišťuje pouze základní ochranu před pevnými tělesy většími než 12,5 mm a neposkytuje žádnou ochranu proti vlhkosti nebo vodě. Instalace v koupelnách, sprchách, venkovních prostorách nebo jiných vlhkých prostorách není přípustná. Konektor je určen výhradně pro suché interiérové prostory, jako jsou obchody, galerie, showroomy, kanceláře nebo rezidenční místnosti. Třída ochrany 3 zároveň vyžaduje použití bezpečného napětí 48 V DC.

Jaké jsou rozměry konektoru a jak probíhá montáž?

Rohový konektor MAG II LOW CORNER má rozměry 68 × 68 × 27 mm (délka × šířka × výška). Hliníkové tělo je opatřeno předpřipravenými šroubovacími otvory, které umožňují upevnění ke stropu nebo montážnímu profilu bez speciálního nářadí. Flexibilní spirálový propojovací kabel s bílým opletem zajišťuje elektrické a datové propojení obou ramen lišty a kompenzuje drobné montážní tolerance rohového spoje. Při návrhu zapuštěné instalace je nutné výšku 27 mm zohlednit v hloubce podhledové kapsy. Barva RAL 9003 (čistě bílá) odpovídá standardnímu provedení systému MAG II LOW TRACK od LED2.
