MAG II LOW CORNER-H – rohový DALI spoj 48 V DC, IP 20, 68 × 68 × 27 mm

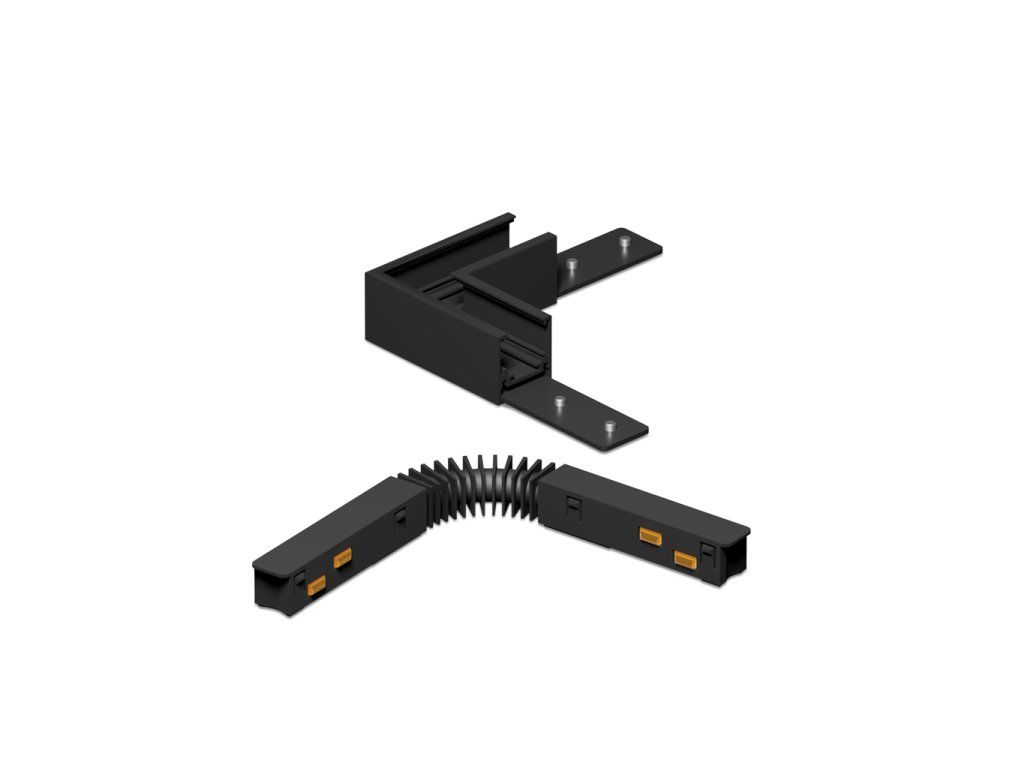

Rohový přechod MAG II LOW CORNER-H zajišťuje nepřerušené vedení napájení 48 V DC i DALI sběrnice v místě lomu magnetické lišty. Příslušenství systému MAG II LOW TRACK od LED2 se skládá ze dvou dílů viditelných na fotografii: pevného L-úhelníku z hliníkového profilu s matným černým lakem RAL 9005 a upevňovacími destičkami pro stropní montáž, a flexibilního spojovacího můstku se žebrovaným průběžným kabelem zakončeným konektory s oranžovými zajišťovacími západkami. Hliníkové tělo třídy ochrany 3 a krytí IP 20 odpovídá interiérovým instalacím v obchodních prostorách, galeriích, showroomech nebo kancelářích s podhledem. Kompaktní výška pouhých 27 mm zachovává nízký profil celé lištové soustavy i v místě rohového přechodu, takže instalace působí vizuálně jednotně. Flexibilní díl umožňuje nastavení úhlu rohového přechodu, čímž projektantovi otevírá možnosti půdorysně nepravidelných tras.

Proč zvolit MAG II LOW TRACK rohový spoj LED2?

• DALI kompatibilita: přenáší DALI řídicí signál přes rohový přechod bez nutnosti externího dělení sběrnice – svítidla na obou větvích zůstávají v jedné adresovatelné skupině.
• Napájení 48 V DC: nízkonapěťový systém 48 V DC splňuje požadavky na bezpečné dotykové napětí třídy ochrany 3, vhodné pro instalace bez elektrikáře při výměně svítidel.
• Kompaktní profil: výška 27 mm a půdorys 68 × 68 mm navazují na nízký profil lišty MAG II LOW TRACK a nevytváří vizuální přerušení.
• Hliníková konstrukce RAL 9005: matný černý lak odolává mechanickému poškrábání a ladí s ostatními prvky rodiny MAG II LOW TRACK LED2.

Technická specifikace

Pro architekty a projektanty

Rohový spoj MAG II LOW CORNER-H je navržen jako přímá součást modulárního systému MAG II LOW TRACK LED2, proto jsou všechny montážní rozměry plně kompatibilní s profilem lišty bez nutnosti individuálních úprav. Pro výpočty osvětlenosti v programech DIALux nebo Relux jsou k dispozici LDT soubory a 3D modely příslušných svítidel celé rodiny – stáhnout je lze z technické sekce produktového listu na webu led2.cz. Upevňovací destičky s předvrtanými otvory pro šrouby (viditelné na fotografii) umožňují přesné kotvení do podhledu se standardním roztečí. Flexibilní spojovací díl s nastaveným poloměrem ohybu usnadňuje koordinaci trasy lišty s BIM modelem stavby. Třída ochrany 3 a napájení 48 V DC splňují požadavky ČSN EN 60598 pro instalace bez nutnosti revize elektroinstalace při každé rekonfiguraci expozice. Při balení 50 kusů v master packu je logistika pro větší projekty přímočará.

Časté dotazy

Lze MAG II LOW CORNER-H použít s libovolným úhlem rohového přechodu?

Flexibilní spojovací díl rohového spoje MAG II LOW CORNER-H umožňuje nastavení úhlu přechodu mimo pevných 90°, které zajišťuje pevný L-úhelník. Flexibilní most se žebrovaným pláštěm přenáší napájení 48 V DC i DALI řídicí signál bez ohledu na nastavený úhel. Maximální doporučený poloměr ohybu je dán délkou flexibilního kabelu; přesnou hodnotu naleznete v montážním listu dostupném na led2.cz. Celkový půdorys spoje 68 × 68 mm a výška 27 mm zůstávají konstantní pro oba díly.

Jaký stmívací systém MAG II LOW CORNER-H podporuje?

Rohový spoj MAG II LOW CORNER-H je navržen pro systém s DALI sběrnicí. Přenáší DALI signál přímo přes konektory s oranžovými zajišťovacími západkami bez přerušení adresování svítidel. Svítidla na obou větvích lišty tak zůstávají součástí jedné DALI skupiny a lze je ovládat z jednoho řídicího systému. Systém pracuje na napájení 48 V DC, třída ochrany 3 zajišťuje bezpečné dotykové napětí. Kompatibilita s jinými stmívacími protokoly (TRIAC, 0–10 V) není pro tento díl specifikována – ověřte v dokumentaci celého systému MAG II LOW TRACK LED2.

Je MAG II LOW CORNER-H vhodný do koupelny nebo vlhkých prostor?

Rohový spoj MAG II LOW CORNER-H má krytí IP 20, které odpovídá suchým interiérovým prostorům. Pro instalaci v koupelně nebo prostorech s vyšší vlhkostí je krytí IP 20 nedostatečné – norma ČSN EN 60529 vyžaduje minimálně IP 44 pro zónu 2 koupelny. Díl je určen výhradně pro instalace v obchodech, galeriích, kancelářích a jiných suchých interiérech. LED2 nabízí pro vlhká prostředí jiné produktové řady s odpovídajícím krytím.
