MAG II POWER CONNECTOR B DALI 6523803 LED2

Detailní popis produktu

Dokumentace ke stažení

MAG II POWER CONNECTOR B DALI – 48V DC, DALI stmívání, IP 20, RAL 9005

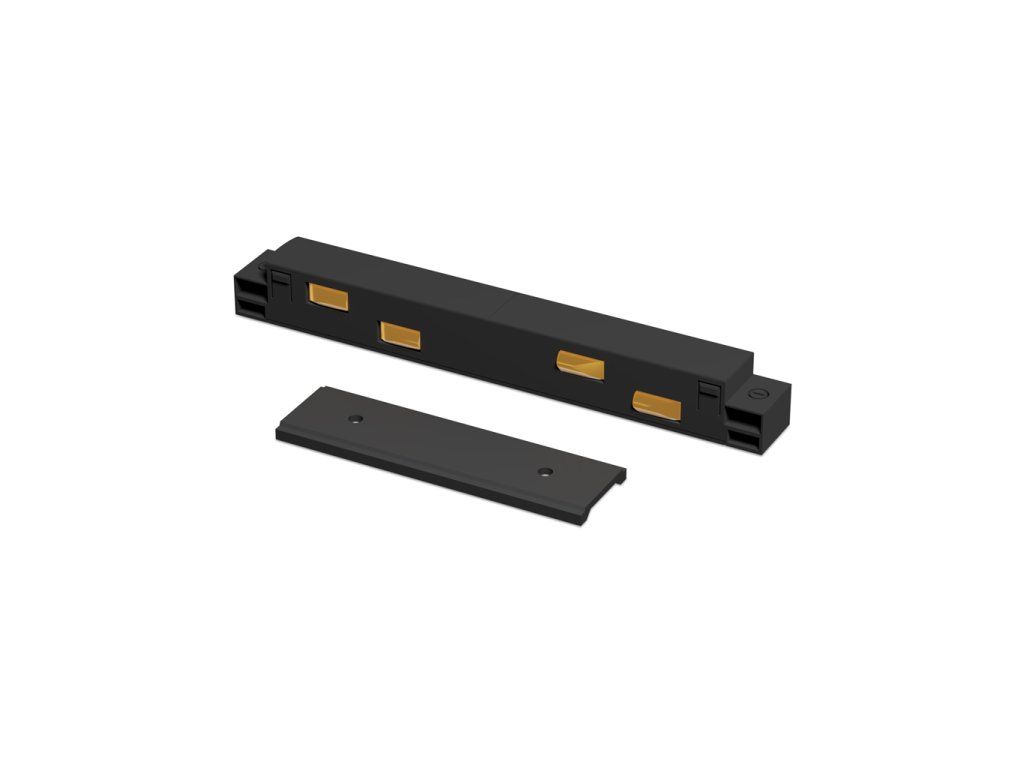

Konektor přivádí napájení 48V DC a DALI datový signál přímo do lišty MAG II TRACK nebo MAG II LOW TRACK. Kompaktní blok obdélníkového průřezu je zhotoven z technického plastu PC v matné černé povrchové úpravě RAL 9005 – stejné provedení sdílí celá rodina MAG II od LED2. Na horní ploše jsou patrné čtyři zlatavé kontaktní plošky, které zajišťují elektrické i datové propojení se systémem magnetické lišty; po instalaci zakryje montážní krytka (přiložena v balení) všechny volné otvory a interiér zůstane vizuálně čistý. Konektor s krytím IP 20 a třídou ochrany 3 je navržen výhradně pro suché interiérové prostory – obchody, butiky, galerie, muzea, kanceláře a hotelové lobby, kde je vyžadováno digitální řízení osvětlení prostřednictvím protokolu DALI. Rozměry balení činí 100 × 155 × 25 mm, master pack obsahuje 100 kusů.

Proč zvolit MAG II POWER CONNECTOR LED2?

• DALI stmívání: Integrovaný přenos DALI signálu umožňuje individuální digitální řízení každého svítidla na liště bez nutnosti dalšího adaptéru.
• Napětí 48V DC: Bezpečné nízké napětí 48V DC snižuje riziko úrazu a je standardem moderních magnetických track systémů.
• Materiál PC, RAL 9005: Polykarbonátové tělo v matné černé úpravě RAL 9005 odolává mechanickému namáhání a esteticky zapadá do systému MAG II TRACK.
• Přiložená montážní krytka: Sada obsahuje krycí destičku se dvěma montážními otvory – instalace nevyžaduje žádné další díly a výsledek působí čistě.

Technická specifikace

Pro architekty a projektanty

MAG II POWER CONNECTOR je součástí otevřené platformy magnetických lišt LED2, pro kterou jsou k dispozici technická dokumentace, 3D modely a LDT/IES soubory kompatibilních svítidel ke stažení na stránkách led2.cz. Projektanti pracující v softwaru DIALux nebo Relux mohou importovat fotometrická data přímo přiřazených track svítidel a zahrnout konektor jako koncový prvek vedení. Přenos DALI signálu skrze konektor umožňuje zapojení do řídicích systémů DALI-2 i starší DALI verze 1 – tento fakt je klíčový při vypracování projektové dokumentace pro chytré budovy (BREEAM, LEED). Třída ochrany 3 a napětí 48V DC zjednodušují výběr jištění a kabeláže v projektu. Dostupná je také technická dokumentace systému MAG II TRACK s půdorysnými výkresy a řezy pro BIM prostředí.

Časté dotazy

Jaký stmívací systém MAG II POWER CONNECTOR podporuje?

Konektor MAG II POWER CONNECTOR B DALI (SKU 6523803) přenáší výhradně signál protokolu DALI – digitální adresovatelné rozhraní pro řízení osvětlení. To znamená, že každé DALI svítidlo osazené na liště MAG II TRACK nebo MAG II LOW TRACK lze individuálně stmívat, seskupovat do scén nebo integrovat do BMS systému budovy. Analogové stmívání TRIAC ani 0–10 V tento konektor nepodporuje; pro analogové systémy je třeba zvolit odpovídající variantu konektoru z rodiny MAG II. Doporučuje se ověřit kompatibilitu DALI kontroléru s napájecím zdrojem 48V DC před finálním výběrem příslušenství.

Je MAG II POWER CONNECTOR vhodný do koupelny nebo vlhkých prostor?

Ne. Konektor má krytí IP 20, které chrání pouze před dotykem prstů a neposkytuje žádnou ochranu proti vlhkosti ani stříkající vodě. Pro instalaci v koupelnách, sprchových koutech nebo jiných vlhkých prostorech je nutné použít příslušenství s krytím minimálně IP 44 nebo vyšším. MAG II POWER CONNECTOR B DALI je určen výhradně pro suché interiérové prostory – obchody, kanceláře, galerie nebo hotelové prostory bez přítomnosti vlhkosti.

Co znamená napájení 48V DC u tohoto konektoru?

Označení 48V DC znamená, že konektor pracuje se stejnosměrným napětím 48 voltů, které je standardním napájením magnetických track systémů. Toto napětí spadá do kategorie bezpečně malého napětí (SELV), takže instalace nevyžaduje zásah kvalifikovaného elektrikáře v rozsahu, jaký by byl nutný u 230V systémů – nicméně třída ochrany 3 předpokládá napájení z certifikovaného zdroje 48V DC kompatibilního se systémem MAG II TRACK od LED2. Napájecí zdroj není součástí balení a je třeba jej objednat samostatně.
