MAG II POWER CONNECTOR W DALI 6523801 LED2

Detailní popis produktu

Dokumentace ke stažení

MAG II POWER CONNECTOR DALI – 48V DC, IP 20, RAL 9003, materiál PC

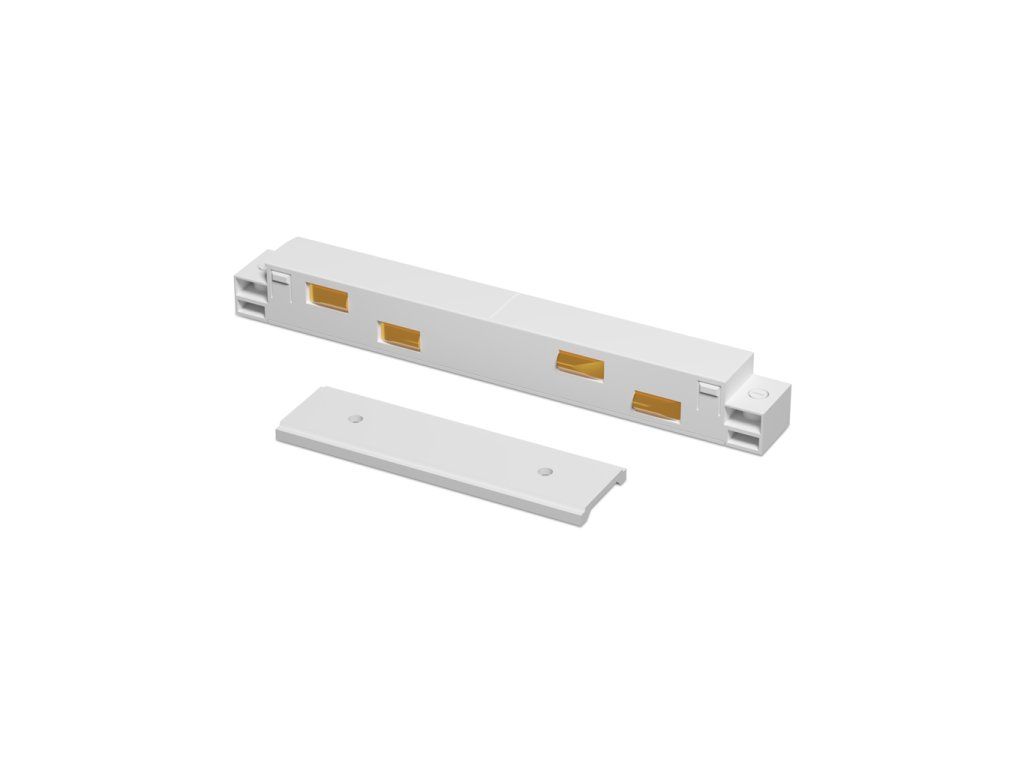

Přívod 48V DC s DALI protokolem přímo do magnetické lišty MAG II bez viditelného kabelu v ose profilu. Power Connector MAG II od LED2 tvoří kompaktní hranol z bílého termoplastu PC o rozměrech přibližně odpovídajících délce standardního modulu lišty. Matný bílý povrch v odstínu RAL 9003 splyne s omítkou nebo podhledem. Zlatavé mosazné svorkovnicové kontakty jsou přístupné skrze čtyři přesně tvarované pravoúhlé otvory v horní ploše těla – vizuální detail, který zároveň umožňuje rychlou vizuální kontrolu správného zapojení bez demontáže. Plochá montážní krytka se dvěma montážními otvory je součástí balení a zakryje připojovací místo do roviny stropu. Konektor pracuje výhradně s napájecím napětím 48V DC a podporuje stmívání DALI, čímž umožňuje plnou integraci systémů MAG II TRACK a MAG II LOW TRACK do řídicích sítí budov. Stupeň krytí IP 20 a třída ochrany 3 definují použití v suchých interiérových instalacích – obchodní prostory, galerie, kanceláře, hospitality.

Proč zvolit MAG II POWER CONNECTOR LED2?

• Napájení 48V DC: Bezpečné nízkonapěťové napájení 48V DC snižuje riziko úrazu a splňuje požadavky moderních SELV obvodů v lištových systémech.
• DALI stmívání: Nativní podpora protokolu DALI umožňuje individuální adresování a plynulé stmívání každého svítidla na liště bez dalšího převodníku.
• Materiál PC, RAL 9003: Tělo z polykarbonátu PC v bílé barvě RAL 9003 odolává mechanickému namáhání při montáži a zachovává čistý vizuální výraz po celou dobu provozu.
• Kompatibilita s rodinou MAG II: Přímá kompatibilita se systémy MAG II TRACK a MAG II LOW TRACK zajišťuje bezproblémovou integraci bez nutnosti adaptérů nebo úprav profilu.

Technická specifikace

Pro architekty a projektanty

MAG II POWER CONNECTOR DALI (SKU 6523801) od LED2 je klíčový komponent při navrhování řídicích okruhů pro lištové osvětlení v budovách s požadavkem na protokol DALI. Třída ochrany 3 a napájení 48V DC (SELV) zjednodušují projektovou dokumentaci – odpadá nutnost zvláštních ochranných opatření pro nízkonapěťový obvod. Pro výpočty osvětlenosti v softwaru DIALux nebo Relux využijte LDT soubory a 3D modely svítidel z rodiny MAG II dostupné ke stažení na led2.cz. Rozměry balení 100 × 155 × 25 mm usnadní logistické plánování pro větší projekty – master pack obsahuje 100 ks. Konektor je navržen pro přímou montáž do podhledu s krytkou zakrývající připojovací místo, což oceníte při řešení čistých stropních detailů v galeriích, obchodních prostorách nebo kancelářském open space.

Časté dotazy

Jaký stmívací systém MAG II POWER CONNECTOR podporuje?

Konektor MAG II POWER CONNECTOR (SKU 6523801) nativně podporuje protokol DALI (Digital Addressable Lighting Interface). DALI umožňuje individuální adresování každého svítidla připojeného na lištu, plynulé stmívání v rozsahu typicky 0–100 % a integraci do nadřazených řídicích systémů budov (BMS). Napájení probíhá přes 48V DC obvod, takže není nutný TRIAC stmívač ani fázové řízení – celá regulace probíhá digitálně po datové sběrnici DALI. Pro správnou funkci je třeba použít kompatibilní DALI napájecí zdroj a DALI řadič nebo gateway.

Je MAG II POWER CONNECTOR vhodný do koupelny nebo vlhkých prostor?

Ne. MAG II POWER CONNECTOR má stupeň krytí IP 20, který chrání pouze před pevnými předměty většími než 12,5 mm a neposkytuje žádnou ochranu před vodou ani vlhkostí. Konektor je určen výhradně pro suché interiérové prostory – obchodní prostory, galerie, kanceláře nebo obývací pokoje. Pro instalaci v koupelně nebo jiném vlhkém prostředí jsou nutné komponenty s krytím minimálně IP 44, případně IP 65 pro exteriér. Systém MAG II TRACK v konfiguraci s tímto konektorem není certifikován pro použití v zónách 1 a 2 dle normy ČSN EN 60598.

Co znamená napájení 48V DC u tohoto konektoru?

Hodnota 48V DC označuje stejnosměrné napětí, na které je konektor a celý systém MAG II TRACK konstruován. Jde o tzv. SELV obvod (Safety Extra Low Voltage) – bezpečné nízké napětí, které při správné instalaci nepředstavuje nebezpečí úrazu elektrickým proudem. Proto je třída ochrany tohoto konektoru 3 (ochrana zajištěna právě bezpečným napětím). Napájení 48V DC dodává do lišty externím napájecím zdrojem; konektor slouží jako přechodový člen mezi zdrojem a profilem lišty. Magnetická svítidla na liště pak odebírají energii přímo z vodičů vestavěných v profilu MAG II.
