MAG II POWER FEEDER Napájecí modul DALI 48V 6523901 LED2

Detailní popis produktu

Dokumentace ke stažení

MAG II POWER FEEDER – napájení 48 V DC, DALI stmívání, IP 20, PC plast RAL 9003

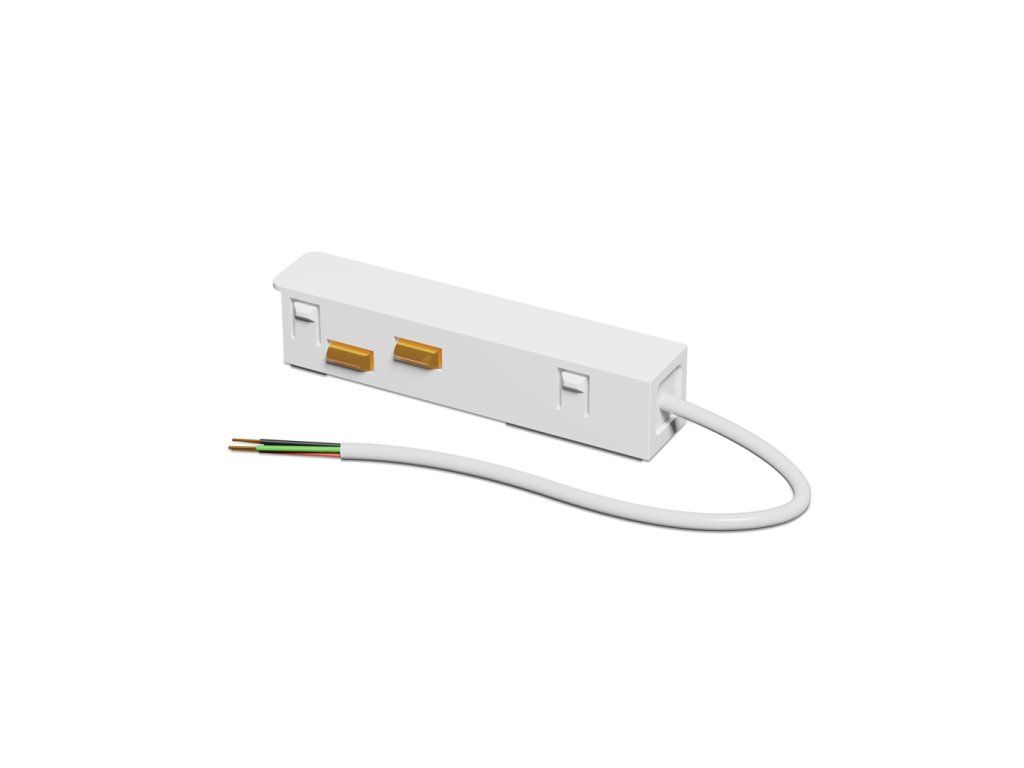

Napájecí modul MAG II POWER FEEDER od LED2 přivádí do kolejnicového systému stabilní napětí 48 V DC a současně podporuje stmívání DALI. Těleso je tvarováno jako podlouhlý hranol z bílého PC plastu v odstínu RAL 9003 – povrch působí čistě a nenápadně v montovaném stavu. Na čelní straně modulu jsou patrné dva zlaté rychlosvorkovnicové konektory pro připojení k lištovému systému; z boku vychází bílý přívodní kabel se standardními barevně odlišenými vodiči (fáze, nulový vodič, PE). Modul je určen výhradně pro vnitřní použití, třídu ochrany 3 a krytí IP 20. Zapadá do rodin MAG II TRACK a MAG II LOW TRACK, čímž tvoří základ pro modulární systém magnetického osvětlení v obchodech, showroomech, galeriích nebo prémiových komerčních interiérech. Kompaktní rozměry 30 × 30 × 140 mm dovolují diskrétní zabudování do kolejnice bez narušení vizuální linie stropu.

Proč zvolit MAG II POWER FEEDER LED2?

• Napětí 48 V DC: Bezpečné nízkonapěťové napájení 48 V DC minimalizuje riziko úrazu a je standardem moderních magnetických lišticových systémů.
• DALI stmívání: Plná kompatibilita s protokolem DALI umožňuje adresovatelné řízení osvětlení a integraci do BMS nebo smartbuilding systémů.
• Materiál PC (RAL 9003): Tělo z odolného polykarbonátu v čistě bílém provedení odolává mechanickému namáhání při instalaci a zachovává estetiku stropní lišty.
• Kompaktní rozměry 30 × 30 × 140 mm: Nenápadný profil se snadno začlení do délky kolejnice bez viditelného přesahu nebo technického prvku narušujícího design.

Technická specifikace

Pro architekty a projektanty

MAG II POWER FEEDER od LED2 je klíčovým prvkem při projektování systémů magnetického osvětlení na bázi 48 V DC. Pro výpočty osvětlenosti v programech Dialux nebo Relux jsou dostupné LDT soubory a 3D modely celé rodiny MAG II TRACK a MAG II LOW TRACK – ke stažení na produktové stránce LED2. Podpora protokolu DALI umožňuje integraci do projektů s adresovatelným řízením světelných okruhů, scénami a automatizací podle normy EN 15193. Třída ochrany 3 a krytí IP 20 definují modul jako komponent pro suchý interiér. Při návrhu instalace doporučujeme zohlednit maximální délku kolejnicového okruhu a výkon připojených svítidel vzhledem k parametrům napájecího zdroje. Technická dokumentace včetně montážního postupu je součástí dodávky a ke stažení v sekci ke stažení na webu led2.cz.

Časté dotazy

Jaké lišty jsou kompatibilní s MAG II POWER FEEDER?

MAG II POWER FEEDER od LED2 (SKU 6523901) je konstruován výhradně pro systémy MAG II TRACK a MAG II LOW TRACK, které pracují na napětí 48 V DC. Použití s jinými lištovými systémy nebo odlišným napětím není podporováno a může vést k poškození zařízení. Před instalací vždy ověřte, že kolejnice nese označení MAG II a odpovídá specifikaci 48 V DC. Kompletní seznam kompatibilních svítidel a příslušenství najdete v technické dokumentaci LED2 nebo na webu led2.cz.

Jaký stmívací systém MAG II POWER FEEDER podporuje?

Modul podporuje protokol DALI (Digital Addressable Lighting Interface), který umožňuje adresovatelné stmívání jednotlivých svítidel nebo skupin v rámci jednoho okruhu. DALI je průmyslový standard využívaný v komerčních instalacích, kancelářích, obchodních centrech a hotelech. Pro funkci stmívání je nutný kompatibilní DALI řídicí systém nebo DALI ovladač. Modul nepodporuje TRIAC ani 0–10 V stmívání – tyto typy regulátorů s ním nelze kombinovat. Třída ochrany 3 a napájení 48 V DC zajišťují bezpečný provoz v souladu s normami pro nízkonapěťové systémy.

Jaké jsou rozměry a materiál napájecího modulu?

MAG II POWER FEEDER má rozměry 30 × 30 × 140 mm, takže se diskrétně integruje do délky magnetické lišty bez rušivého přesahu. Tělo je vyrobeno z polykarbonátu (PC) v bílé barvě RAL 9003, která odpovídá standardnímu provedení lišt MAG II TRACK. Krytí IP 20 a třída ochrany 3 potvrzují určení pro suchý interiér. Přívodní kabel s barevně odlišenými vodiči vychází z boku modulu a usnadňuje připojení k silové instalaci. Hmotnostní i objemové parametry (objem 0,000126 m³) zajišťují snadnou logistiku při větších dodávkách (master pack 100 ks).
