MAG II T-CONNECTOR B DALI 6521003 LED2

Detailní popis produktu

Dokumentace ke stažení

MAG II T-CONNECTOR DALI – 48V DC, IP 20, RAL 9005, 110 × 68 × 53 mm

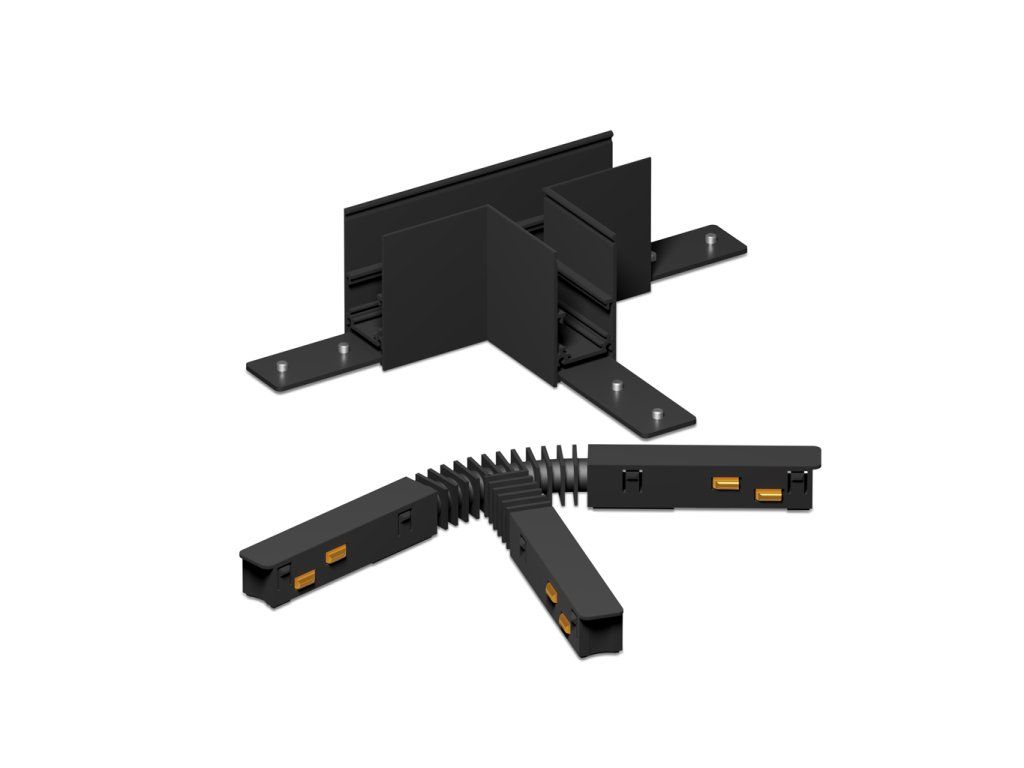

T-spojka pro 48V DC magnetické lišty s DALI protokolem zajišťuje plně řiditelné větvení světelné sítě. Konektor LED2 MAG II T-CONNECTOR je vyroben z hliníkového profilu s matnou práškovou povrchovou úpravou RAL 9005 (deep black), která vizuálně splyne s moderními interiéry. Na fotografii jsou patrné dva konstrukční prvky: pevný T-kus s montážními přírubami pro přisazení ke stropu a flexibilní propojovací konektor s žebrovitou kabelovou chráničkou, který kompenzuje drobné výškové či směrové odchylky instalace. Zlaté kontaktní pojistky zaručují spolehlivý přenos 48V DC i DALI signálu bez pájení. Kompaktní rozměry 110 × 68 × 53 mm nevyžadují velký instalační prostor v podhledu. Konektor nese klasifikaci IP 20 a třídu ochrany 3, je proto určen pro suchý interiér – retailové prodejny, galerie, restaurace nebo kancelářské open space s centrálně řízenou DALI sítí.

Proč zvolit MAG II TRACK LED2?

• DALI stmívání: Protokol DALI umožňuje individuální adresaci každého svítidla na lišté – klíčové pro světelné scény v obchodech nebo pohostinství.
• Napájení 48V DC: Nízké bezpečné napětí 48V DC (třída ochrany 3) eliminuje riziko úrazu při manipulaci a splňuje požadavky na bezpečné instalace.
• Hliníkové tělo RAL 9005: Materiál ALUMINIUM s práškovou povrchovou úpravou zajišťuje mechanickou odolnost a jednotný vizuální výraz celé sestavy.
• Flexibilní konektor: Žebrovitá kabelová chránička umožňuje přizpůsobení trasy lišty bez nutnosti úpravy stropní konstrukce, což zkracuje dobu montáže.

Technická specifikace

Pro architekty a projektanty

Systém LED2 MAG II TRACK je navržen jako modulární platforma pro DALI projekty vyžadující přesné řízení osvětlení. T-konektor 6521003 dovoluje větvenou topologii lišt, což projektantům otevírá volnost při rozmísťování svítidel bez omezení lineárním vedením. Pro výpočty osvětlenosti v programech Dialux nebo Relux jsou k dispozici LDT/IES fotometrické soubory a 3D modely kompatibilních magnetických svítidel rodiny MAG II TRACK – ke stažení v dokumentační sekci produktu na webu led2.cz. Kompaktní zástavbové rozměry konektoru 110 × 68 × 53 mm usnadňují integraci do snížených podhledů s minimální hloubkou podhledové dutiny. Třída ochrany 3 a napájení 48V DC zjednodušují elektrické schéma – odpadá potřeba ochrany proudovým chráničem v suchých prostorách. Materiál ALUMINIUM s povrchovou úpravou RAL 9005 koresponduje s ostatními prvky systému a umožňuje architektonicky jednotný výraz celé světelné soustavy.

Časté dotazy

Jaký stmívací systém MAG II T-CONNECTOR podporuje?

Konektor MAG II T-CONNECTOR (SKU 6521003) přenáší signál DALI (Digital Addressable Lighting Interface) spolu s napájecím napětím 48V DC. DALI umožňuje individuální adresaci každého svítidla připojeného na větev lišty, nastavení světelných scén a integraci do systémů řízení budov (BMS). Konektor není kompatibilní se stmívači TRIAC ani 0–10V – pro správnou funkci je nutný DALI ovladač odpovídající systému MAG II TRACK od LED2.

Je MAG II T-CONNECTOR vhodný pro kanceláře nebo open space?

Ano. Klasifikace IP 20 a třída ochrany 3 při napájení 48V DC předurčují konektor pro suchý interiér, včetně kancelářských open space, obchodních ploch a galerijních prostor. Nízké bezpečné napětí 48V DC splňuje přísné požadavky na bezpečnost v místech s vysokou frekvencí pohybu osob. Modulární T-topologie umožňuje přizpůsobit rozmístění svítidel konkrétnímu půdorysu bez nutnosti zásahu do elektroinstalace při přestavbách.

Jaké jsou rozměry konektoru a jak náročná je montáž?

Konektor MAG II T-CONNECTOR má kompaktní rozměry 110 × 68 × 53 mm. Pevný T-kus se přišroubuje k podhledu pomocí montážních přírub – otvory jsou předvrtány. Flexibilní část s žebrovitou kabelovou chráničkou se nasune do profilů lišty systému MAG II TRACK; zlaté kontaktní pojistky zajistí elektrické spojení bez pájení. Díky rozměrům balení 210 × 135 × 65 mm a master packu 50 ks je produkt vhodný i pro větší projektové instalace s opakovaným použitím.
