MAG II T-CONNECTOR T-konektor DALI 48V 6521001 LED2

Detailní popis produktu

Dokumentace ke stažení

MAG II T-CONNECTOR – 48 V DC, DALI, IP 20, hliník RAL 9003, 110 × 68 × 53 mm

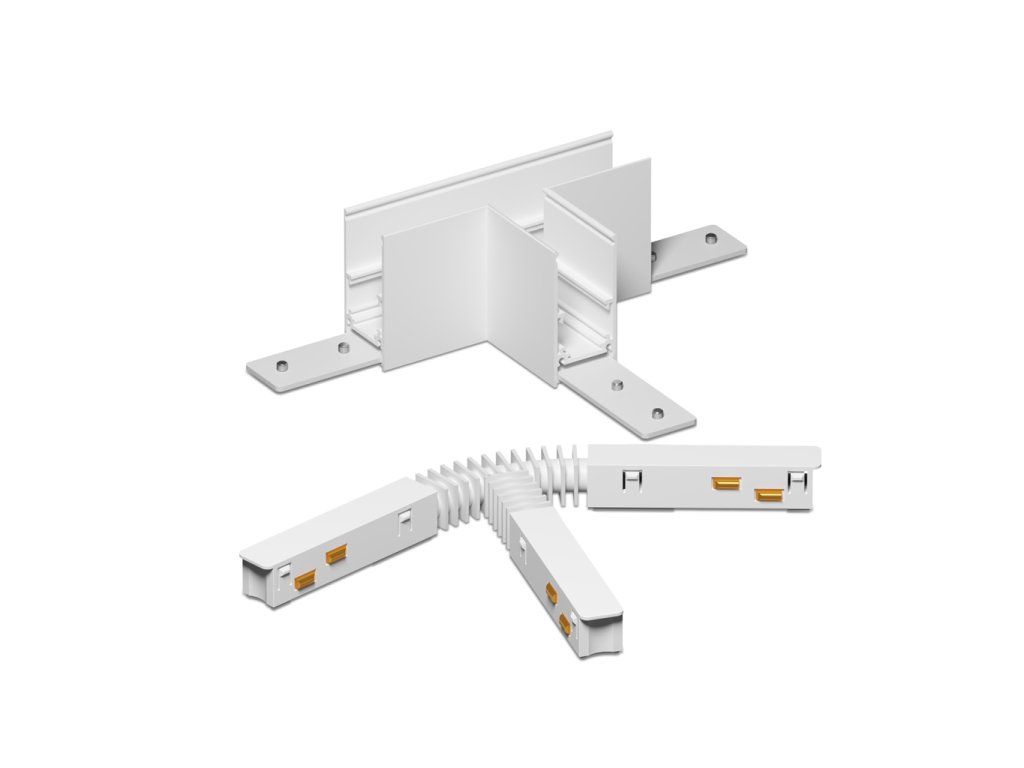

T-konektor MAG II TRACK propojuje tři úseky zapuštěné magnetické kolejnice při provozním napětí 48 V DC s nativní podporou protokolu DALI. Tělo je vyrobeno z tvarovaného hliníku v matné bílé povrchové úpravě RAL 9003, jehož hrany jsou přesně frézovány pro bezespárové napojení na sádrové nebo sádrokartonové podhledové profily systému MAG II TRACK. Rozměry 110 × 68 × 53 mm respektují typickou hloubku podhledu a umožňují čisté osazení bez viditelného spojovacího prvku. Na fotografii je zřetelný flexibilní článkový prvek s otevřenými zlatými elektrickými kontakty – ten zajišťuje jak mechanickou kompatibilitu při mírných stavebních odchylkách, tak spolehlivý přenos nízkého napětí 48 V DC do všech tří ramenu. Stupeň krytí IP 20 a ochranná třída 3 předurčují konektor pro suché interiérové instalace – galerie, obchodní prostory, kanceláře nebo bytové interiéry s požadavkem na architektonicky čistý podhled s centrálně řízeným osvětlením.

Proč zvolit MAG II T-CONNECTOR LED2?

• Napájení 48 V DC: Bezpečné nízké napětí 48 V DC umožňuje bezpečnou práci bez zvláštní elektrikářské kvalifikace a snižuje riziko úrazu při montáži.
• Stmívání DALI: Nativní podpora protokolu DALI umožňuje centrální skupinové i individuální řízení každého svítidla v síti bez přídavných adaptérů.
• Hliníkové tělo RAL 9003: Materiál ALUMINIUM v bílé úpravě RAL 9003 zaručuje tvarovou stabilitu, odolnost vůči korozi a vizuálně čistý splynutí s podhledem.
• Flexibilní článkový člen: Integrovaný pružný spojovací článek kompenzuje stavební odchylky a zajišťuje spolehlivý elektrický kontakt ve všech třech větvích T-spoje.

Technická specifikace

Pro architekty a projektanty

MAG II T-CONNECTOR od LED2 je navržen jako systémový doplněk kolejnicového systému MAG II TRACK a jeho parametry jsou plně kompatibilní s výpočtovými nástroji pro návrh osvětlení. Pro projektovou dokumentaci jsou k dispozici 3D modely ve formátech kompatibilních s BIM prostředími, technické výkresy s kótováním a instalační schémata zapuštěného vedení lišty. Při návrhu rozvržení lišt v programech Dialux nebo Relux je klíčovým vstupem přesný rozměr 110 × 68 × 53 mm, který určuje minimální hloubku a půdorysné nároky T-uzlu v podhledu. Systém pracuje na bezpečném napětí 48 V DC, což zjednodušuje projektovou dokumentaci z hlediska bezpečnostních zón. Podpora protokolu DALI umožňuje integraci do systémů KNX nebo DALI-2 bez nutnosti převodníků. Technickou dokumentaci a podklady ke stažení naleznete v sekci produktu na led2.cz.

Časté dotazy

Jaký stmívací systém MAG II T-CONNECTOR podporuje?

MAG II T-CONNECTOR pracuje s protokolem DALI, který umožňuje adresovatelné skupinové i individuální řízení svítidel připojených k magnetické liště MAG II TRACK. Systém je kompatibilní se standardem DALI-2 a lze jej integrovat do nadřazených řídicích systémů budov bez přídavných rozhraní. Konektor nepotřebuje samostatný napájecí zdroj – přijímá 48 V DC ze zdroje nainstalovaného v lištovém systému. TRIAC ani 0–10 V stmívání tato komponenta nepodporuje.

Co znamená napájení 48 V DC u tohoto konektoru?

Hodnota 48 V DC označuje provozní napětí celého systému MAG II TRACK. Toto nízké stejnosměrné napětí spadá pod hranici bezpečného malého napětí (SELV), což snižuje riziko úrazu elektrickým proudem při montáži i při případné opravě. Konektor sám nepřenáší výkon svítidel – jeho funkcí je mechanické a elektrické propojení tří úseků lišty do T-uzlu při zachování kontinuity datové sběrnice DALI i silového vodiče 48 V DC. Rozměry těla 110 × 68 × 53 mm jsou navrženy tak, aby T-uzel byl plně zapuštěn do podhledu.

Je MAG II T-CONNECTOR vhodný pro kanceláře nebo open space?

Ano, systém MAG II TRACK včetně T-konektoru 6521001 je primárně určen pro suché interiérové prostory se stupněm krytí IP 20. Kanceláře, open space plochy, galerie nebo obchodní interiéry jsou typickými aplikacemi. Zapuštěné provedení lišty s rozměrem uzlu 110 × 68 mm zajišťuje architektonicky čistý podhled bez viditelné infrastruktury. Podpora DALI umožňuje scénické řízení osvětlení podle zón pracovních míst, což odpovídá požadavkům normy ČSN EN 12464-1 pro osvětlení pracovišť.
