MAG II TRACK Lišta 2 m DALI 6522901 LED2

Detailní popis produktu

Dokumentace ke stažení

MAG II TRACK 2 m – 48 V DC, DALI, IP 20, hliníkový profil 26 × 53 mm, RAL 9003

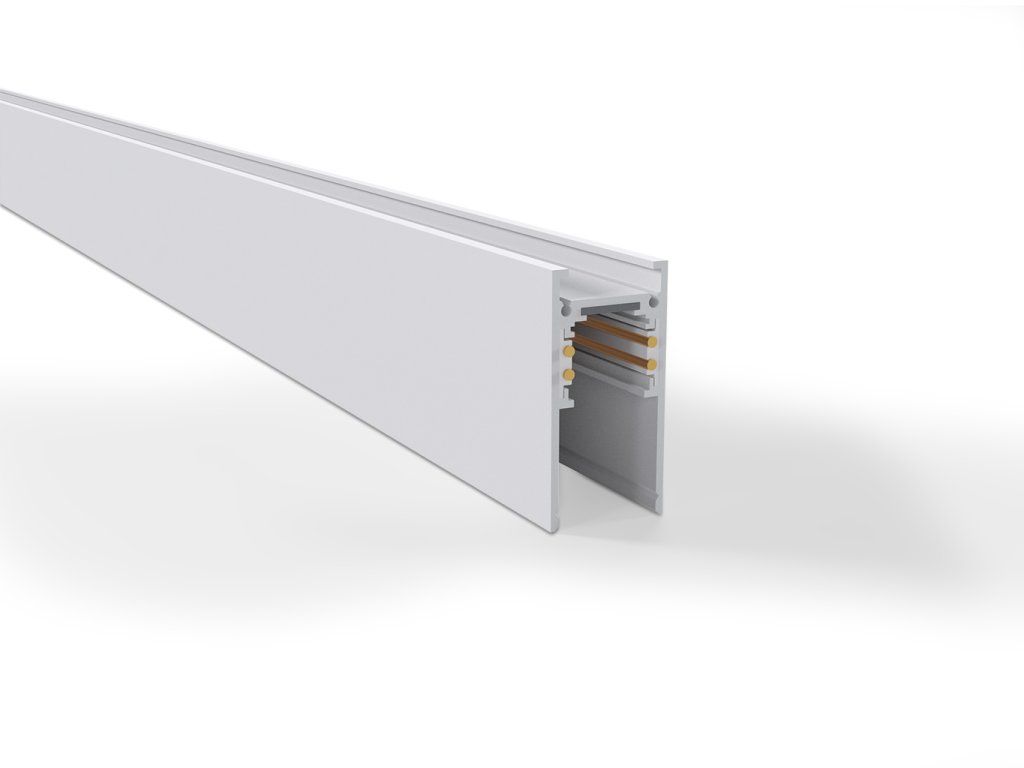

Magnetická lišta LED2 MAG II TRACK v délce 2 000 mm tvoří základ modulárního světelného systému na napětí 48 V DC. Extrudovaný hliníkový profil s bílou práškovou povrchovou úpravou RAL 9003 má obdélníkový průřez 26 mm × 53 mm a zachovává čistou rovnou plochu horní hrany bez viditelných spojů. Na čelní straně je patrný čtyřvodičový kontaktní systém se zlatými piny zasazenými ve strukturovaném vnitřním žebrovém těle – tento detail zaručuje mechanicky stabilní a elektricky spolehlivé připojení magnetických svítidel po celé délce 2 metry. Hmotnost profilu a kompaktní balení (2 003 × 28 × 53 mm) usnadňují logistiku i manipulaci na stavbě. Ochrana IP 20 a třída ochrany 3 předurčují lištu pro suché interiérové instalace – obchodní prostory, galerie, hotely nebo kanceláře, kde je kladen důraz na minimalistický strop bez rušivých prvků.

Proč zvolit MAG II TRACK od LED2?

• Napájení 48 V DC (SELV): bezpečné nízkonapěťové napájení 48 V DC eliminuje riziko úrazu elektrickým proudem při výměně svítidel pod napětím a splňuje požadavky normy pro SELV obvody.
• DALI stmívání: integrovaná sběrnice DALI umožňuje adresovatelné řízení každého svítidla zvlášť – ideální pro dynamické scény v retailu nebo hotelových salonech.
• Kompaktní průřez 26 × 53 mm: nízká výška profilu 53 mm minimalizuje vizuální zásah do stropu a zachovává světlou výšku místnosti.
• Hliníkový extrudát RAL 9003: bílá prášková úprava RAL 9003 na hliníkovém těle zajišťuje odolnost povrchu a snadné čištění bez poškození nátěru.

Technická specifikace

Pro architekty a projektanty

Lišta LED2 MAG II TRACK je navržena jako součást otevřeného modulárního systému: k jedné liště lze řadit více segmentů za sebou a kombinovat různé typy magnetických hlavic – spotů, lineárních svítidel nebo downlightů – bez nutnosti zásahu do elektroinstalace. Projektanti ocení dostupnost LDT/IES souborů a 3D modelů pro výpočty osvětlení v softwaru DIALux nebo Relux; podklady jsou dostupné ke stažení v produktovém listě na webu led2.cz. Průřez 26 × 53 mm a délka 2 000 mm jsou kompatibilní s typickými moduly sádrokartonových podhledů s roztečí 625 mm. Napájecí napětí 48 V DC vyžaduje samostatný SELV zdroj s dostatečným výkonem dle počtu připojených svítidel. Sběrnice DALI je plně kompatibilní s řídicími systémy DALI-2 a umožňuje integraci do systémů budovy (BMS). Třída ochrany 3 a krytí IP 20 platí pro suché interiérové prostory.

Časté dotazy

Jaký stmívací systém MAG II TRACK podporuje?

Lišta MAG II TRACK (SKU 6522901) je vybavena integrovanou sběrnicí DALI. Standard DALI umožňuje adresovatelné řízení každého svítidla připojeného k liště individuálně – lze nastavovat scény, skupiny i časové programy pomocí DALI-2 kompatibilního řídicího systému. Podmínkou je samostatný DALI řídicí modul a SELV zdroj 48 V DC s odpovídajícím výkonem dle celkového příkonu připojených magnetických svítidel. TRIAC ani 0–10 V stmívání tato lišta nepodporuje.

Je MAG II TRACK vhodný pro kanceláře nebo open space?

Lišta MAG II TRACK s délkou 2 000 mm a průřezem 26 × 53 mm je vhodná pro kanceláře, open space, obchodní prostory i galerie. Krytí IP 20 předurčuje systém výhradně pro suché interiérové instalace. Modulární charakter systému dovoluje skládat více lišt za sebou a vytvářet světelné linie přizpůsobené dispozici kanceláře. Díky stmívání DALI lze udržovat konstantní hladinu osvětlenosti podle denního světla (DALI DT8), což přispívá k pohode pracovního prostředí a úspoře energie.

Co znamená napájení 48 V DC u magnetické lišty?

Napájení 48 V DC označuje, že lišta MAG II TRACK pracuje jako SELV (Safety Extra Low Voltage) obvod. Napětí pod 50 V DC je z hlediska bezpečnosti klasifikováno jako bezpečné malé napětí – svítidla lze připojovat a odpojovat za provozu bez vypnutí okruhu. Systém vyžaduje externí spínaný zdroj 48 V DC (není součástí dodávky lišty); výkon zdroje se volí dle součtu příkonů všech připojených magnetických svítidel s rezervou minimálně 20 %. Délka 2 000 mm a čtyřvodičový kontaktní systém zajišťují rovnoměrné napájení po celé délce lišty bez poklesu napětí.
