MAG II TRACK 3M DALI – lišta 48V DC, 3 000 mm, IP 20, RAL 9005

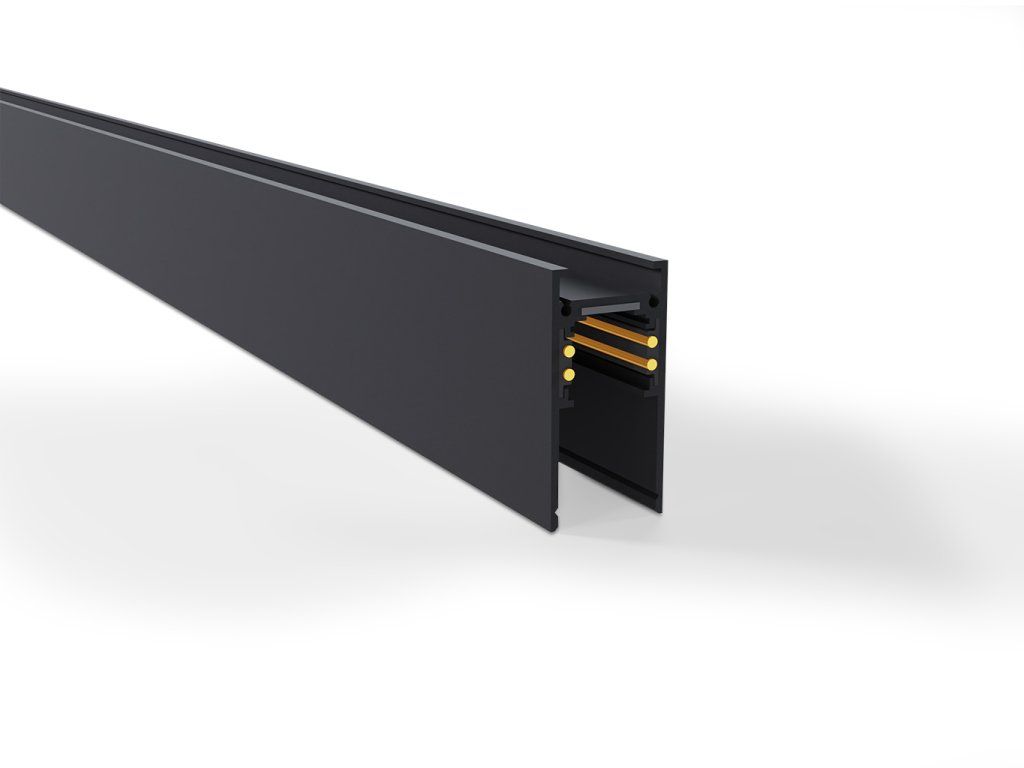

Hliníkový profil délky 3 000 mm s napájením 48V DC a stmíváním DALI tvoří páteř magnetického světelného systému LED2 MAG II TRACK. Lišta vychází z tenkostěnného extrudovaného hliníku s matným černým lakem RAL 9005 – povrch pohlcuje světlo bez reflexí a zachovává vizuální kontinuitu stropu. Průřez 26 × 53 mm je záměrně minimalistický: profil lze zapustit do sádrokartonového podhledu nebo nainstalovat na povrch, aniž by dominoval interiéru. Na čele profilu jsou zlaté vodivé kontakty, které zajišťují bezpečný elektrický přenos při napájení 48V DC – nízké napětí snižuje riziko úrazu a umožňuje přímý dotyk s kontakty bez nebezpečí. Systém je navržen pro interiérové prostory s krytím IP 20, třída ochrany 3 odpovídá nízkonapěťovému provozu. Lišta je ideální pro galerie, butiky, kanceláře a luxusní rezidence, kde se požaduje plná regulovatelnost scén prostřednictvím protokolu DALI.

Proč zvolit MAG II TRACK LED2?

• Stmívání DALI: Protokol DALI umožňuje adresovatelné řízení jednotlivých svítidel nebo skupin – nezbytné pro scénické osvětlení v komerčních interiérech.
• Nízkonapěťový systém 48V DC: Napájení 48V DC splňuje třídu ochrany 3, kontakty jsou bezpečné na dotyk a celý systém je jednodušší na schválení v projektech s bezpečnostními požadavky.
• Délka 3 000 mm v jednom kusu: Profil 3 000 mm bez spojů eliminuje přerušení linie a usnadňuje instalaci v dispozicích s dlouhými rastry.
• Materiál extrudovaný hliník RAL 9005: Hliníkový nosník odolá mechanickému namáhání při opakovaném přesouvání magnetických hlavic a matný lak RAL 9005 nežloutne ani se neoloupe při standardním provozu.

Technická specifikace

Pro architekty a projektanty

Lišta MAG II TRACK od LED2 je součástí modulárního magnetického systému, který podporuje výpočty osvětlenosti v softwaru DIALux a Relux prostřednictvím LDT fotometrických souborů dostupných pro jednotlivé svítidlové hlavice řady MAG II. Profil délky 3 000 mm s průřezem 26 × 53 mm se integruje do BIM modelů jako standardní hliníkový prvek – výkresová dokumentace včetně 3D modelů je dostupná na webu led2.cz v sekci ke stažení. Napájecí napětí 48V DC a protokol DALI umožňují zapojení do centrálních řídicích systémů budov (BMS) bez nutnosti přídavných převodníků. Třída ochrany 3 zjednodušuje elektrotechnickou dokumentaci projektu – instalaci provádí osoba bez elektrotechnické kvalifikace dle platné normy. Hmotnostní kapacita lišty a roztečné body pro uchycení jsou uvedeny v montážním listu, který je přiložen k balení každé jednotky.

Časté dotazy

Jaký stmívací systém MAG II TRACK podporuje?

Lišta MAG II TRACK (SKU 6529003) podporuje protokol DALI (Digital Addressable Lighting Interface). DALI umožňuje adresovatelné stmívání jednotlivých svítidel nebo jejich skupin v rozsahu typicky 0–100 % světelného toku, a to bez blikání i při nízkých hodnotách jasu. Systém je kompatibilní s DALI řadiči a centrálními řídicími jednotkami BMS. Běžné TRIAC nebo 0–10V stmívače nelze pro tuto lištu použít – vyžaduje DALI napájecí zdroj s příslušným komunikačním protokolem. Napájecí napětí lišty je 48V DC, takže je nutné použít kompatibilní DALI driver určený pro magnetické 48V systémy.

Co znamená napájení 48V DC u magnetické lišty?

Napájení 48V DC řadí celý systém MAG II TRACK do kategorie bezpečného malého napětí (SELV). Třída ochrany 3 znamená, že vodivé části pod napětím 48V DC jsou bezpečné při náhodném dotyku a instalaci nebo přesouvání svítidel na liště lze provádět bez nutnosti odpojení napájení – kontakty nepředstavují nebezpečí úrazu elektrickým proudem. Zároveň nízké napětí snižuje ztráty při přenosu energie po délce 3 000 mm a umožňuje tenký průřez profilu 26 × 53 mm. Pro napájení systému je nutný externí síťový zdroj 230V AC → 48V DC s dostatečným výkonem odpovídajícím součtu příkonů instalovaných svítidlových hlavic.

Je MAG II TRACK vhodný pro kanceláře nebo open space?

MAG II TRACK je navržen pro interiérové prostory s krytím IP 20, tedy prostředí bez zvýšené vlhkosti nebo prachu – kanceláře, open space, obchodní plochy a galerie jsou ideální aplikace. Délka profilu 3 000 mm odpovídá standardní délce konstrukčního rastru v kancelářských budovách, přičemž lišty lze řadit za sebou nebo napojovat pomocí spojovacích konektorů do delších tras. Stmívání DALI umožňuje nastavení různých světelných scén pro pracovní, prezentační nebo relaxační režim – klíčová vlastnost pro moderní kancelářské prostory s požadavky na Human Centric Lighting. Matná černá povrchová úprava RAL 9005 ladí s tmavými podhledovými systémy a průmyslovými interiéry.
