MAG II TRACK Magnetická lišta 2M DALI 6522903 LED2

Detailní popis produktu

Dokumentace ke stažení

MAG II TRACK 2M DALI – 48 V DC, hliník RAL 9005, 2 000 × 26 × 53 mm, IP 20

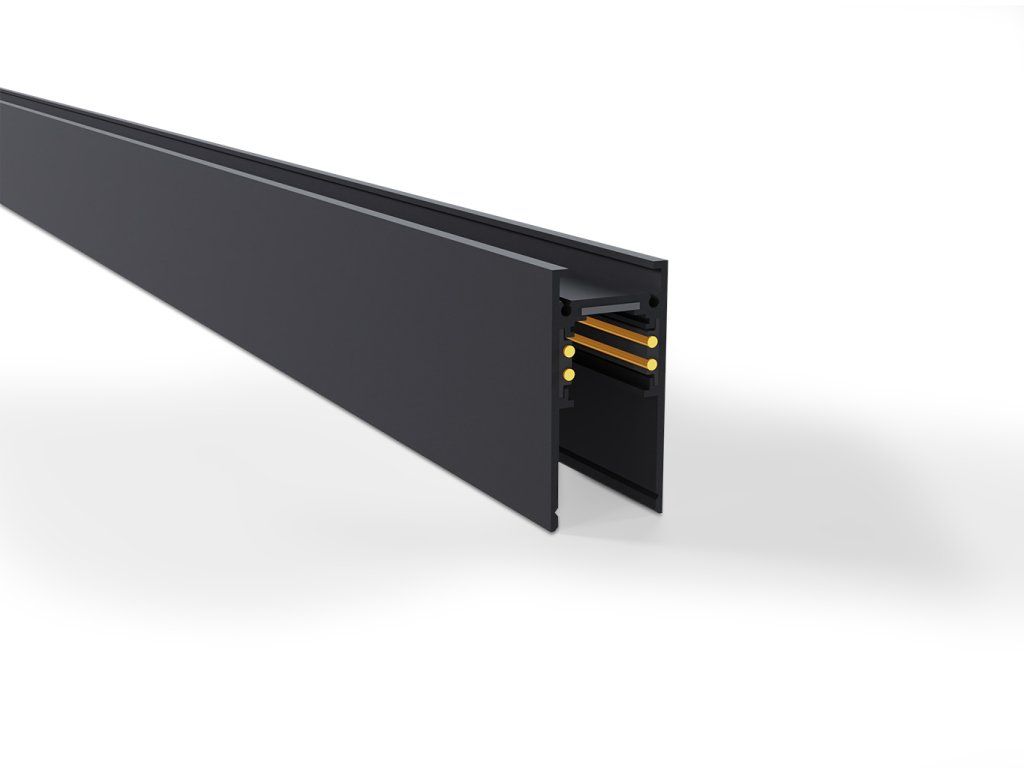

Magnetická lišta LED2 MAG II TRACK nabízí délku 2 000 mm a napájení 48 V DC pro bezpečný a flexibilní instalační systém. Extrudovaný hliníkový profil s matnou černou povrchovou úpravou RAL 9005 má průřez pouhých 26 × 53 mm, díky čemuž splývá se stropní rovinou a nerušeně doplňuje minimalistické interiéry. Na čelním řezu jsou patrné zlaté vodivé kolejnice – tři přesně frézované měděné kontakty, které zajišťují spolehlivý přenos napájení 48 V DC ke každému zasunutému magnetickému svítidlu. Povrchová úprava třídy RAL 9005 je odolná proti mechanickému poškrábání a zachovává rovnoměrný matný vzhled po celé délce profilu. Stupeň krytí IP 20 definuje použití v suchých interiérech: obchodních prostorách, galeriích, showroomech, kancelářích nebo obývacích pokojích s kontrolovaným prostředím. Integrovaná podpora DALI umožňuje napojení na centrální řídicí systémy budov a přesné skupinové nebo individuální stmívání každého připojeného svítidla bez nutnosti dalšího převodníku přímo v liště.

Proč zvolit MAG II TRACK LED2?

• Napájení 48 V DC: Bezpečné nízké napětí 48 V DC snižuje riziko úrazu při manipulaci a umožňuje montáž bez elektrikáře při výměně svítidel.
• DALI stmívání: Nativní podpora protokolu DALI zajišťuje integraci do BMS systémů a skupinové řízení osvětlení po adresách bez přídavného rozhraní.
• Hliníkový profil RAL 9005: Materiál ALUMINIUM s povrchovou úpravou RAL 9005 kombinuje nízkou hmotnost, vysokou tuhost a esteticky neutrální matný černý povrch.
• Délka 2 000 mm: Standardní délka 2 000 mm pokrývá typický rozpon místnosti a lišty lze řadit za sebou pro dosažení větší délky instalace.

Technická specifikace

Pro architekty a projektanty

Lišta LED2 MAG II TRACK je navržena jako stavební prvek modulárního magnetického systému, kde geometrická přesnost profilu 26 × 53 mm určuje výslednou hloubku instalace v podhledu nebo na stropní ploše. Pro projektování osvětlení v aplikacích Dialux nebo Relux doporučujeme využít LDT soubory jednotlivých magnetických svítidel řady MAG II, které jsou dostupné ke stažení na stránkách LED2. Třída ochrany 3 a napájení 48 V DC zjednodušují dokumentaci dle ČSN EN 60598 a umožňují instalaci bez zvláštní elektrotechnické kvalifikace při výměně svítidel. DALI adresování zajišťuje plnou kompatibilitu se standardem IEC 62386, takže lišta bez problémů spolupracuje s řídicími systémami DALI-2 různých výrobců. Pro projekty vyžadující souběžné lišty nebo rohová řešení jsou k dispozici příslušenství a spojovací prvky rodiny MAG II TRACK, jejichž výkresová dokumentace a 3D modely jsou dostupné na vyžádání u obchodního zástupce LED2.

Časté dotazy

Jaký stmívací systém MAG II TRACK podporuje?

Lišta MAG II TRACK (SKU 6522903) nativně podporuje protokol DALI (Digital Addressable Lighting Interface) dle normy IEC 62386. To znamená, že každé magnetické svítidlo připojené k liště lze individuálně adresovat a řídit intenzitu světla prostřednictvím DALI kontroléru nebo centrálního BMS systému budovy. Napájecí napětí lišty je 48 V DC – DALI signál se přivádí samostatným dvouvodičovým vedením. Lišta není kompatibilní s běžnými TRIAC ani 0–10 V stmívači bez adaptéru. Pro správnou funkci DALI stmívání je nutné použít DALI kompatibilní napájecí zdroj s odpovídajícím výstupem 48 V DC.

Co znamená třída ochrany 3 u této lišty?

Třída ochrany 3 označuje, že svítidlo nebo instalační prvek pracuje s bezpečným malým napětím SELV (Safety Extra Low Voltage), konkrétně 48 V DC. Tato třída ochrany nevyžaduje ochranný vodič (PE) ani uzemnění kostry, protože samotné napětí nepředstavuje při dotyku přímé nebezpečí úrazu. Instalace lišty MAG II TRACK do podhledu nebo na strop je proto bezpečná i při výměně připojených magnetických svítidel za provozu, aniž by bylo nutné odpojovat celý okruh. Krytí IP 20 určuje použití výhradně v suchých vnitřních prostorách bez přítomnosti prachu nebo vlhkosti.

Je MAG II TRACK vhodný pro kanceláře nebo open space?

Ano. Lišta MAG II TRACK v délce 2 000 mm s DALI stmíváním je ideální volbou pro kanceláře a open space, kde je potřeba flexibilně rozmísťovat svítidla podle rozvržení pracovišť a zároveň řídit intenzitu osvětlení individuálně nebo po zónách. Magnetické uchycení svítidel umožňuje jejich přesunutí podél lišty bez nářadí, což ocení firmy při reorganizaci prostoru. DALI protokol zajišťuje integraci se systémy řízení budov (BMS) a umožňuje scénářové osvětlení nebo automatické stmívání podle přítomnosti osob. Hliníkový profil RAL 9005 s průřezem 26 × 53 mm minimalizuje vizuální dopad na stropní rovinu a hodí se do moderních interiérů s tmavými nebo neutrálními povrchy.
