MAG IN CORNER-H DALI – rohový konektor 48 V DC, IP 20, RAL 9005

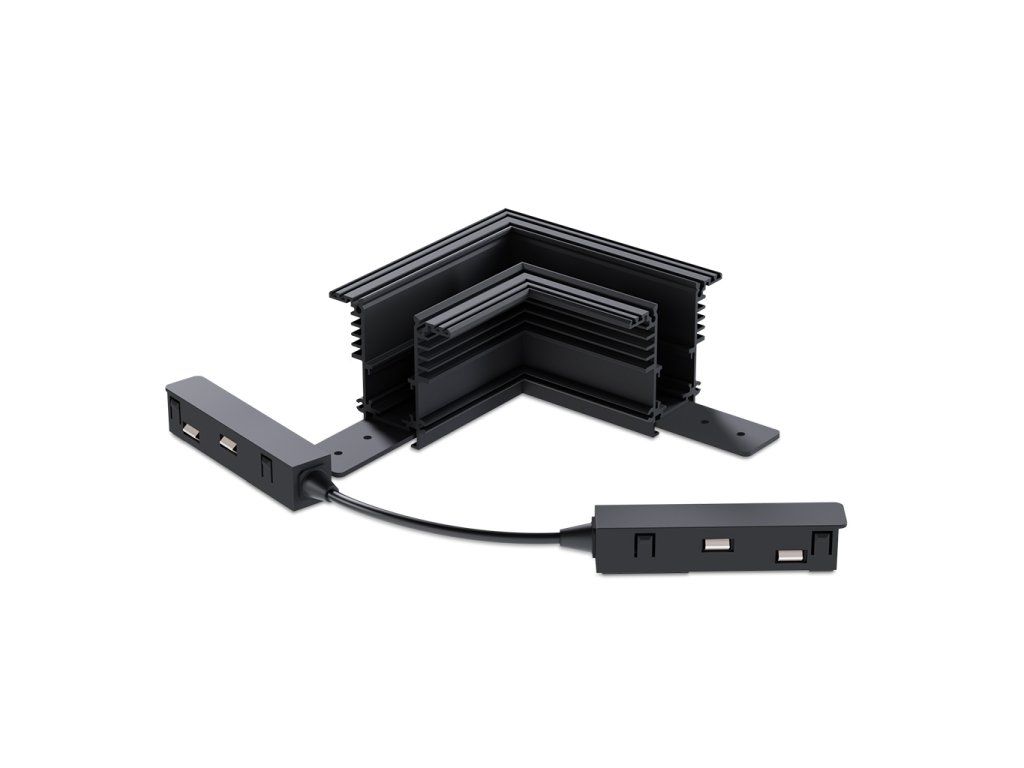

Rohový konektor MAG IN CORNER-H vytváří nepřerušenou magnetickou lištu v úhlu 90° bez viditelného spoje v podhledu. Díl je vyroben z tvarově přesného hliníkového profilu s charakteristickým žebrováním na horní straně, které slouží jako pasivní odvod tepla. Povrchová úprava v matné černé barvě RAL 9005 sjednocuje vizuální výraz s ostatními prvky systému MAG IN TRACK. Dva kompaktní elektrické moduly jsou vzájemně propojeny flexibilním kabelem a při montáži jednoduše zasunou do konců lišt v obou ramenech rohu. Konektor pracuje s napájecím napětím 48 V DC a plně podporuje stmívání DALI, což umožňuje přesnou regulaci všech svítidel na navazujících úsecích lišty z jednoho řídicího systému. Krytí IP 20 a třída ochrany 3 předurčují komponent pro suché interiérové prostředí – kanceláře, galerie, obchodní prostory nebo rezidenční projekty s vestavným osvětlením v podhledu.

Proč zvolit MAG IN CORNER-H od LED2?

• Stmívání DALI: Plná kompatibilita s protokolem DALI umožňuje skupinové nebo individuální řízení osvětlení na navazujících úsecích lišty bez dodatečných adaptérů.
• Napájení 48 V DC: Nízké bezpečné napětí 48 V DC snižuje riziko úrazu při montáži i servisu a odpovídá třídě ochrany 3.
• Hliníková konstrukce RAL 9005: Eloxovaný hliník zajišťuje tvarovou stálost a pasivní chlazení; matná černá RAL 9005 ladí s většinou architektonických interiérů.
• Systémová kompatibilita MAG IN TRACK: Konektor zapadá přímo do standardního profilu rodiny MAG IN TRACK LED2 – žádné vrtání ani úpravy profilu nejsou nutné.

Technická specifikace

Pro architekty a projektanty

Systém MAG IN TRACK od LED2 je navržen pro integraci do projektové dokumentace interiérů s důrazem na čistotu linie podhledu. Rohový konektor MAG IN CORNER-H (SKU 6093503) je klíčovým prvkem pro návrhy s nepřerušenou magnetickou lištou v půdorysných rozích. Pro výpočty osvětlení v softwaru DIALux nebo Relux jsou k dispozici LDT/IES fotometrické soubory navazujících svítidel řady MAG IN TRACK; samotný konektor nevyzařuje světlo, proto nevyžaduje vlastní fotometrický soubor. Projektantům doporučujeme ověřit dostupnost 3D modelů a výkresové dokumentace profilu v sekci ke stažení na webu led2.cz. Při návrhu zohledněte napájení 48 V DC a kompatibilitu řídicího systému DALI – konektor přenáší datovou sběrnici DALI beze ztráty signálu mezi oběma rameny lišty, což zjednodušuje kabeláž rozsáhlých instalací bez nutnosti opakovaného větvení datové linky.

Časté dotazy

Jaký stmívací systém MAG IN CORNER-H podporuje?

Konektor MAG IN CORNER-H (SKU 6093503) plně podporuje stmívání DALI (Digital Addressable Lighting Interface). DALI umožňuje přesnou digitální regulaci svítidel připojených na navazující úseky magnetické lišty MAG IN TRACK – a to skupinově i individuálně z jednoho řídicího systému. Konektor přenáší datový signál DALI i silové napájení 48 V DC mezi oběma rameny rohového spoje bez přerušení. Jiné stmívací protokoly (TRIAC, 0–10 V) nejsou tímto konektorem podporovány; při projektu je třeba zvolit kompatibilní DALI napáječ a řídicí jednotku.

Je MAG IN CORNER-H vhodný do koupelny nebo vlhkých prostor?

Konektor MAG IN CORNER-H má krytí IP 20 a třídu ochrany 3, což znamená ochranu pouze před dotykem prstů – bez jakékoli ochrany před vodou nebo vlhkostí. Instalace v koupelnách, sprchových koutech ani jiných vlhkých prostorech proto není přípustná. Konektor je určen výhradně pro suché interiérové prostředí, jako jsou obývací pokoje, kanceláře, galerie nebo obchodní prostory. Pro vlhké prostory je nutné zvolit komponenty systému s krytím minimálně IP 44 nebo vyšším.

Co je potřeba pro instalaci rohového konektoru do systému MAG IN TRACK?

MAG IN CORNER-H se instaluje zasunutím obou elektrických modulů – propojených flexibilním kabelem – do konců vestavných lišt systému MAG IN TRACK od LED2 v obou ramenech rohu. Konektor nevyžaduje vrtání ani úpravu profilu; upevnění zajišťují montážní příruby viditelné na fotce produktu. Nutnou podmínkou je použití kompatibilního napájecího zdroje 48 V DC a řídicího systému DALI. Rozměry balení konektoru jsou 130 × 130 × 70 mm; při plánování montáže do podhledu ověřte dostatečnou hloubku instalační drážky pro uložení propojovacího kabelu.
