MAG IN CORNER-H W DALI rohový spoj 6093501 LED2

Detailní popis produktu

Dokumentace ke stažení

MAG IN CORNER-H W DALI – 48 V DC, DALI, IP 20, RAL 9003, hliník

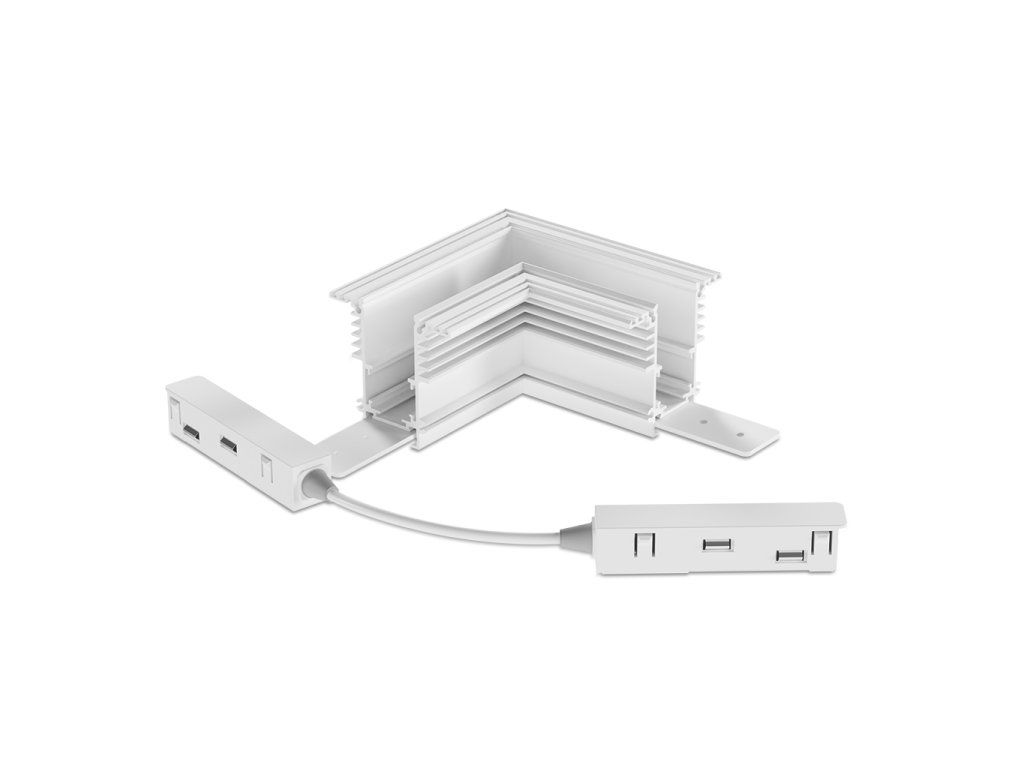

Rohový spoj MAG IN CORNER-H od LED2 umožňuje sestavit nepřerušenou 90° světelnou linii zapuštěného systému MAG IN TRACK při napájení 48 V DC. Na fotografii je patrný přesně tvarovaný hliníkový profil s hustým chladicím žebrováním na vnější straně rohu – typický konstrukční prvek LED2 MAG IN TRACK řady zajišťující pasivní odvod tepla bez aktivního chlazení. Bílá povrchová úprava RAL 9003 splývá s omítkou nebo sádrokartonem po zapuštění do podhledu. Ke každé straně rohu jsou přiloženy kompaktní propojovací konektory s kabelem, které přenášejí jak silový obvod 48 V DC, tak datový signál pro DALI stmívání. Materiál hliník zajišťuje nízkou hmotnost při vysoké tuhosti spoje. Stupeň ochrany IP 20 a třída ochrany 3 předurčují díl pro suché interiéry: obývací pokoje, hotelové chodby, komerční lobby nebo open space kanceláře.

Proč zvolit MAG IN CORNER-H LED2?

• Napájení 48 V DC: bezpečné nízkonapěťové napájení 48 V DC umožňuje snadnou instalaci bez nutnosti silnoproudého elektrikáře v celé délce trasy.
• DALI stmívání: integrovaný přenos DALI signálu přes rohový konektor zajišťuje adresovatelné stmívání každého světelného modulu v systému MAG IN TRACK.
• Hliníkový profil RAL 9003: přesný extrudovaný hliník s bílou povrchovou úpravou RAL 9003 zaručuje minimální spáru a vizuálně čistý roh po zapuštění.
• Třída ochrany 3: nízkonapěťový obvod 48 V DC ve třídě ochrany 3 zvyšuje bezpečnost instalace v bytových i komerčních interiérech.

Technická specifikace

Pro architekty a projektanty

Rohový díl MAG IN CORNER-H je komponentou systému LED2 MAG IN TRACK, který je navržen jako modulární zapuštěná magnetická lišta pro náročné interiérové projekty. Pro výpočty osvětlení v programech DIALux nebo Relux jsou k dispozici LDT/IES soubory a 3D modely celé MAG IN TRACK řady – projektant tak může přesně simulovat světelnou distribuci trasy včetně rohových přechodů. Systém pracuje na 48 V DC, což zjednodušuje návrh rozvodů a umožňuje použití centrálních DALI ovladačů pro adresovatelné řízení jednotlivých světelných modulů. Třída ochrany 3 a krytí IP 20 jsou deklarovány v technickém listu dostupném ke stažení na led2.cz. Hliníkový profil s bílou povrchovou úpravou RAL 9003 je kompatibilní se standardními sádrokartonovými podhledovými systémy s výřezem dle montážního návodu LED2.

Časté dotazy

Jaký stmívací systém MAG IN CORNER-H podporuje?

Rohový spoj MAG IN CORNER-H (SKU 6093501) je osazen konektory, které přenášejí signál DALI (Digital Addressable Lighting Interface) spolu se silovým obvodem 48 V DC. DALI umožňuje adresovatelné stmívání každého připojeného světelného modulu v systému MAG IN TRACK nezávisle nebo ve skupinách prostřednictvím DALI řadiče. TRIAC ani 0–10 V stmívání tento konkrétní díl nepodporuje. Pro správnou funkci je nutné použít zdroj s deklarovaným výstupem 48 V DC a DALI kompatibilní ovladač odpovídající celkovému příkonu instalované světelné trasy.

Je MAG IN CORNER-H vhodný do koupelny nebo vlhkých prostor?

Rohový díl MAG IN CORNER-H W DALI má stupeň ochrany IP 20, který chrání pouze před dotykem prstů, nikoliv před vodou nebo vlhkostí. Instalace do koupelen (zóna 2 nebo 3), sprchových koutů, venkovních prostor ani jiných vlhkých nebo mokrých prostor není přípustná. Díl je určen výhradně do suchých interiérů – obývacích pokojů, kanceláří, hotelových chodeb nebo komerčních lobby. Pro vlhké prostory nabízí LED2 jiné produktové řady s krytím IP 44 nebo vyšším.

Co je MAG IN TRACK systém a jak funguje rohový spoj?

LED2 MAG IN TRACK je modulární zapuštěná magnetická lištová soustava pracující na bezpečném napětí 48 V DC. Světelné moduly se do hliníkového profilu přichytávají magneticky bez nářadí, což umožňuje rychlou změnu polohy nebo záměnu svítidel. Rohový díl MAG IN CORNER-H (SKU 6093501) tvoří vnitřní 90° přechod mezi dvěma přímými úseky lišty, přičemž propojovací konektory s kabelem zajišťují kontinuitu napájení 48 V DC i přenos DALI signálu. Profil je vyroben z extrudovaného hliníku s povrchovou úpravou RAL 9003 a po zapuštění do podhledu je vizuálně zcela skrytý.
