MAG IN CORNER-V DALI – rohový konektor 48 V DC, IP 20, RAL 9005

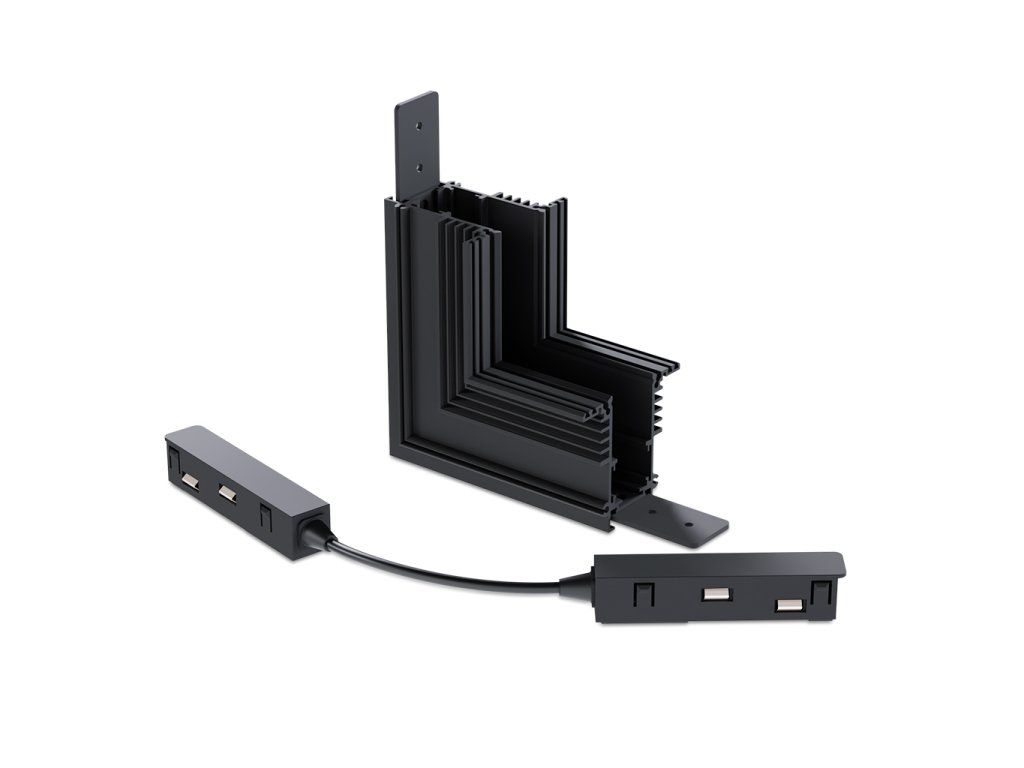

Konektor MAG IN CORNER-V propojuje dvě větve zapuštěné magnetické lišty MAG IN TRACK v pravém úhlu při napájení 48 V DC. Těleso tvoří robustní hliníkový profil v matné černé povrchové úpravě RAL 9005 s výraznou lamelovou strukturou na zadní straně, která slouží jako pasivní chladič a zároveň zajišťuje tuhé ukotvení v podhledu pomocí dvou montážních uší s otvory. Dva kompaktní propojovací moduly spojené kabelem zapadají do drážek lišty a přenášejí jak napájecí napětí 48 V DC, tak datový signál DALI. Výsledná instalace je plně zapuštěná – v rovině stropu zůstává viditelná jen světelná mezera bez jakéhokoliv rušivého prvku. Krytí IP 20 a třída ochrany 3 určují použití v suchých interiérech: obchodní prostory, galerie, recepty hotelů nebo kanceláře s architektonicky čistým stropem. Materiál hliník zaručuje dlouhou mechanickou životnost i při opakovaném přeosazování světelných modulů v liště.

Proč zvolit MAG IN CORNER-V LED2?

• Napájení 48 V DC: Bezpečné nízké napětí 48 V DC umožňuje přímé zapojení magnetických modulů bez samostatných driverů v každém svítidle.
• Stmívání DALI: Nativní podpora DALI umožňuje adresovatelné řízení každého svítidla v okruhu – ideální pro Smart Building a automatizované scény.
• Rohový spoj 90°: Vertikální provedení CORNER-V řeší pravoúhlé napojení větví lišty bez přerušení datové ani napájecí sběrnice systému MAG IN TRACK.
• Hliníkový profil RAL 9005: Matná černá povrchová úprava RAL 9005 splývá s tmavými podhledovými kazetami a minimalistickými interiéry bez viditelných švů.

Technická specifikace

Pro architekty a projektanty

Systém MAG IN TRACK od LED2 je navržen jako kompletní ekosystém zapuštěných magnetických lišt – konektor MAG IN CORNER-V je součástí tohoto systému a v projektu zastupuje rohový uzel s plným přenosem 48 V DC a DALI datové sběrnice. Pro výpočty osvětlení v softwaru DIALux nebo Relux jsou rozhodující parametry přímých světelných modulů vkládaných do lišty; samotný konektor nevyzařuje světlo, ale jeho správné zahrnutí do půdorysu zajišťuje kontinuitu okruhu. Pro projekty vyžadující rohové napojení lišt doporučujeme ověřit orientaci CORNER-V (vertikální provedení) oproti horizontální variantě. Montážní výkresy, 3D modely ve formátech STEP a DWG a fotometrické soubory LDT pro světelné moduly MAG IN TRACK jsou dostupné v sekci ke stažení na stránkách led2.cz. Certifikace a prohlášení o shodě jsou součástí technické dokumentace dodávané s produktem. Krytí IP 20 omezuje použití na suché interiérové prostory bez kondenzace vlhkosti.

Časté dotazy

Jaký stmívací systém MAG IN CORNER-V podporuje?

Konektor MAG IN CORNER-V přenáší stmívací protokol DALI mezi úseky lišty MAG IN TRACK beze ztráty signálu. DALI (Digital Addressable Lighting Interface) umožňuje adresovatelné řízení každého světelného modulu zvlášť nebo ve skupinách. Pro funkci stmívání je nutné, aby celý okruh – napájecí zdroj, konektor i světelné moduly – byl DALI kompatibilní. Systém pracuje na napájecím napětí 48 V DC. Standardní TRIAC nebo 0–10 V stmívače nejsou s tímto konektorem kompatibilní.

Je MAG IN CORNER-V vhodný do koupelny nebo vlhkých prostor?

Ne. Konektor MAG IN CORNER-V má krytí IP 20, které odpovídá použití výhradně v suchých interiérech bez přítomnosti vodní páry nebo postřiku. Třída ochrany 3 dále potvrzuje, že produkt není určen pro vlhká prostředí. Pro instalaci v koupelnách, bazénových halách nebo jiných vlhkých provozech je nutné zvolit komponenty s krytím minimálně IP 44 nebo vyšším. Systém MAG IN TRACK je primárně navržen pro obchodní interiéry, galerie, hotely a kanceláře.

Co je třeba vědět před montáží rohového konektoru do podhledu?

Před montáží je nutné ověřit, zda projektovaný roh vyžaduje vertikální variantu CORNER-V nebo horizontální provedení – obě varianty zajišťují propojení ve 90°, liší se však orientací vůči rovině stropu. Konektor se kotví pomocí dvou montážních uší přímo do nosné konstrukce podhledu. Napájecí napětí soustavy je 48 V DC; před zapojením je nutné odpojit napájení celého okruhu. Rozměry balení konektoru jsou 130 × 130 × 70 mm. Podrobný montážní postup je součástí technické dokumentace LED2 dostupné na led2.cz.
