MAG IN CORNER-V DALI – rohový spoj 48 V DC, IP 20, RAL 9003, hliník

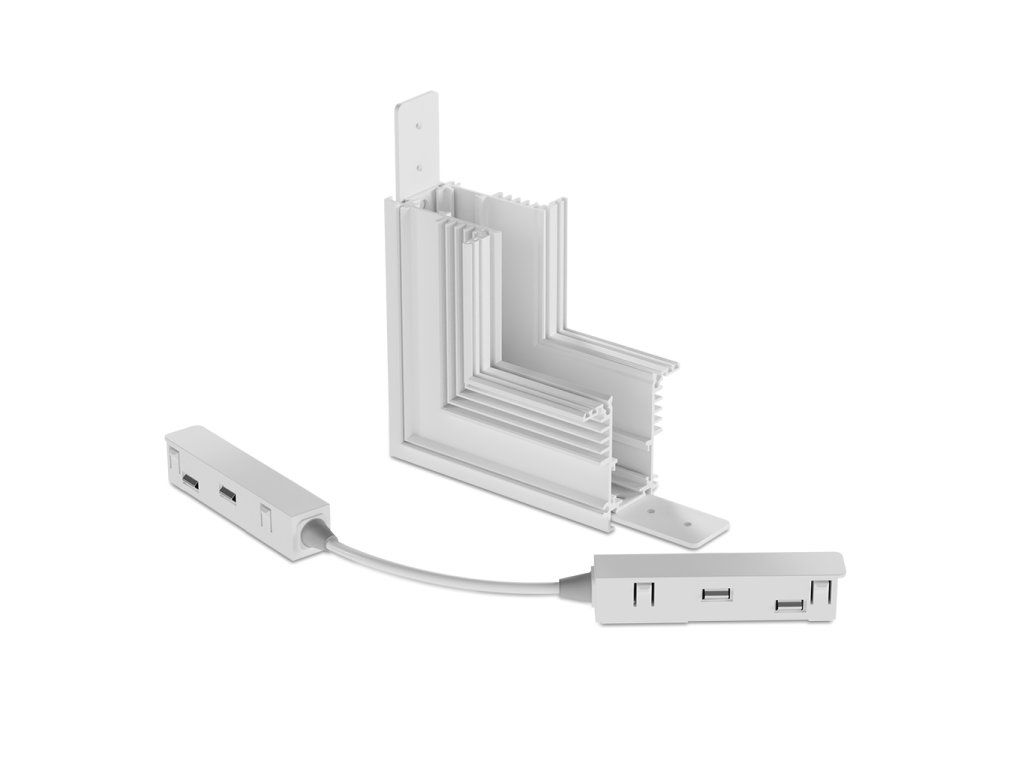

Rohový konektor MAG IN CORNER-V zajišťuje kontinuální pravoúhlý spoj zapuštěné magnetické lišty MAG IN TRACK při napájení 48 V DC. Těleso je vyrobeno z tenkostěnného hliníkového profilu s žebrovanou konstrukcí odvodu tepla, povrchově upraveného na bílou barvu RAL 9003. Fotografie zachycuje dva samostatné konektory propojené bílým flexibilním kabelem, které se osazují do rohové spáry zapuštěné lišty z obou stran – výsledkem je opticky bezešvý přechod v 90° rohu bez nutnosti dalších přechodových prvků. Hliníkové tělo s montážními lištami a šroubovými otvory umožňuje přesné upevnění do sádrokartonového nebo omítnutého stropu. Systém LED2 MAG IN TRACK je určen pro prémiové interiérové instalace v obchodních prostorách, galeriích, hotelech a kancelářích, kde je klíčový minimalistický dojem zapuštěné lišty bez viditelných přerušení trasy. Stupeň krytí IP 20 a třída ochrany 3 odpovídají standardním suchým interiérovým podmínkám.

Proč zvolit MAG IN CORNER-V LED2?

• Pravoúhlý rohový spoj bez přerušení: Dva konektory spojené flexibilním kabelem překlenují roh 90° a zachovávají kontinuální elektrické propojení lišty 48 V DC.
• Stmívání DALI: Plná kompatibilita se DALI protokolem umožňuje adresovatelné řízení připojených svítidel v celé trase lišty včetně rohového segmentu.
• Hliníková konstrukce RAL 9003: Žebrovaný hliníkový profil zajišťuje tuhost spoje a bílá povrchová úprava RAL 9003 splývá s bílými stropy a omítkami.
• Snadná montáž do stropu: Integrované montážní lišty s předvrtanými otvory umožňují přesné ukotvení rohového prvku při zapuštěné instalaci bez dodatečných konzol.

Technická specifikace

Pro architekty a projektanty

Rohový konektor MAG IN CORNER-V je klíčovým prvkem při navrhování složitějších tras zapuštěné magnetické lišty LED2 MAG IN TRACK v půdorysech s pravoúhlými zalomeními. Pro výpočty osvětlení v programech DIALux nebo Relux je doporučeno pracovat s LDT soubory připojených svítidel rodiny MAG IN TRACK, která jsou dostupná v technické dokumentaci LED2. Projektanti ocení kompatibilitu rohového spoje s DALI sběrnicí – celá trasa lišty včetně rohových segmentů je tak adresovatelně řízena jedním systémem. Montážní rozměry balení 130 × 130 × 70 mm a hmotnostní parametry usnadňují plánování skladových zásob při větších projektech (master pack 45 ks). Hliníkový profil v barvě RAL 9003 je standardně kompatibilní s bílými stropními systémy a sádrokartonovými konstrukcemi. Technické výkresy a 3D modely systému MAG IN TRACK jsou k dispozici na vyžádání u technického oddělení LED2.

Časté dotazy

Jaký stmívací systém MAG IN CORNER-V podporuje?

Rohový konektor MAG IN CORNER-V je součástí systému MAG IN TRACK a plně podporuje stmívání přes protokol DALI. DALI (Digital Addressable Lighting Interface) umožňuje adresovatelné digitální řízení každého svítidla v trase lišty zvlášť nebo ve skupinách. Rohový spoj sám o sobě je pasivní elektrický prvek, který přenáší 48 V DC napájení a DALI signál beze ztráty do navazujícího segmentu lišty. Pro správnou funkci je nutné, aby byl celý systém napájen DALI kompatibilním zdrojem napětí 48 V DC a řízen kompatibilním DALI kontrolérem nebo DALI stmívačem. Systém není kompatibilní s běžnými TRIAC stmívači.

Je MAG IN CORNER-V vhodný pro koupelnu nebo vlhké prostory?

Rohový konektor MAG IN CORNER-V má stupeň krytí IP 20 a třídu ochrany 3. Tato hodnota odpovídá ochraně před pevnými tělesy nad 12,5 mm, nikoliv před vlhkostí nebo vodou. Instalace v koupelnách, vlhkých prostorách nebo exteriéru proto není vhodná. MAG IN CORNER-V je určen výhradně pro suché interiérové prostory – komerční prodejny, kanceláře, galerie, hotelové lobby a podobné aplikace, kde vlhkost nepřekračuje standardní vnitřní podmínky. Pro vlhké prostory je nutné zvolit systém s krytím minimálně IP 44 nebo vyšším.

Co je to zapuštěná magnetická lišta 48V a jak funguje rohový spoj?

Zapuštěná magnetická lišta 48 V DC je systém, kde je hliníkový profil instalován flush do stropu (sádrokarton, omítka) tak, aby svítidla byla uchycena magneticky přímo na vodiče lišty a jejich světelná plocha splývala s rovinou stropu. Rohový konektor MAG IN CORNER-V propojuje dva přímé segmenty lišty MAG IN TRACK v úhlu 90° pomocí dvou konektorů spojených flexibilním kabelem. Každý konektor se zasune do konce příslušného segmentu lišty, čímž zajistí mechanické i elektrické propojení pro přenos napájení 48 V DC a DALI signálu. Výsledkem je vizuálně nepřerušená linie zapuštěné lišty v rohu místnosti.
