MAG IN TRACK Lišta 2M DALI 48V 6093303 LED2

Detailní popis produktu

Dokumentace ke stažení

MAG IN TRACK 2 m | 48 V DC | DALI | IP 20 | RAL 9005

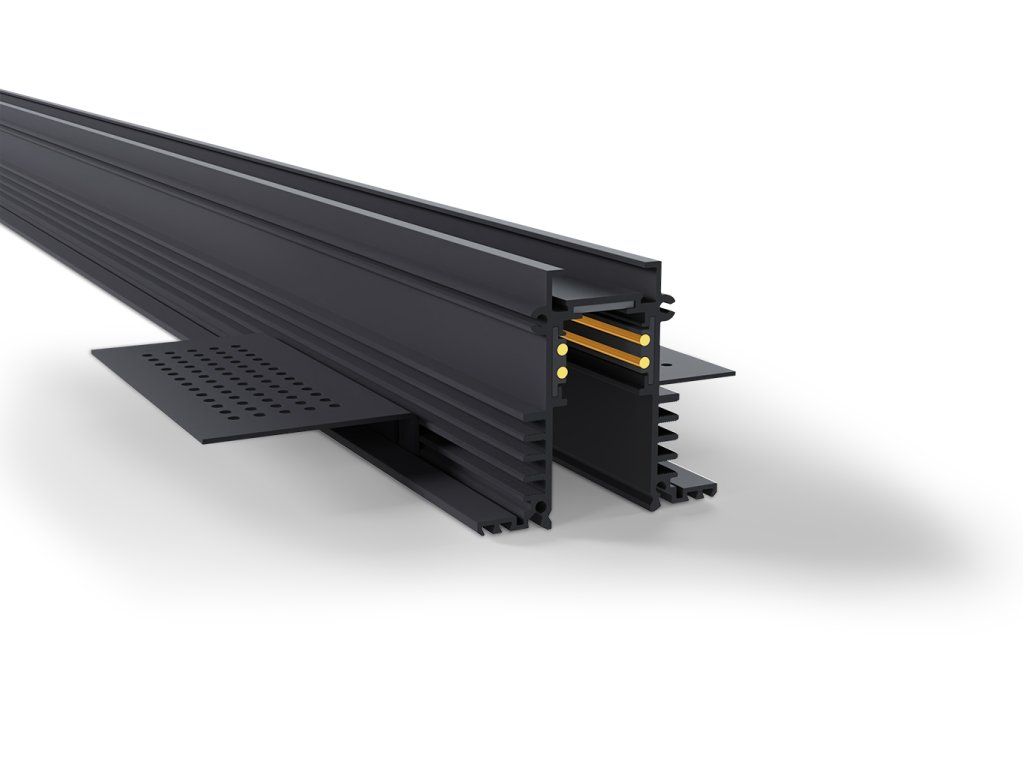

Zapuštěná magnetická lišta LED2 MAG IN TRACK o délce 2 000 mm umožňuje flexibilní rozmístění magnetických svítidel bez nutnosti vrtání nebo přeinstalace. Extrudovaný hliníkový profil v matné černé povrchové úpravě RAL 9005 se instaluje do podhledu tak, že viditelná horní plocha splyne se stropem – výsledkem je čistá linie bez rámů nebo přesahů. Čelní průřez odhaluje tři zlaté měděné kontaktní vodiče v přesně frézovaných drážkách, které zajišťují nízkonapěťový přenos 48 V DC s vysokou proudovou stabilitou. Perforovaná montážní příruby usnadňují přesné ukotvení do sádrokartonových nebo betonových stropů. Systém MAG IN TRACK od LED2 je navržen pro prostory, kde architektonická čistota a možnost pozdější rekonfigurace osvětlení mají stejnou váhu – showroomy, butiky, muzea, hotelové koridory nebo rezidenční interiéry vyšší třídy.

Proč zvolit MAG IN TRACK LED2?

• Zapuštěná instalace: Profil se zcela skryje do podhledu, viditelný zůstává pouze úzký slot – ideální pro minimalistické interiéry bez rušivých prvků na stropě.
• Napájení 48 V DC: Bezpečné nízkonapěťové napájení 48 V DC snižuje riziko úrazu při manipulaci s magnetickými moduly a umožňuje jednoduché přidávání nebo přesouvání svítidel za provozu.
• Stmívání DALI: Plná kompatibilita s protokolem DALI umožňuje adresovatelné řízení každé sekce nebo skupiny svítidel – vhodné pro systémy chytré budovy a scénické osvětlení.
• Hliníková konstrukce RAL 9005: Extrudovaný hliník v odstínu matné černé RAL 9005 odolává dlouhodobému tepelnému zatížení a zachovává přesné rozměrové tolerance pro bezchybné zasunutí magnetických modulů.

Technická specifikace

Pro architekty a projektanty

Systém LED2 MAG IN TRACK je navržen s ohledem na požadavky projektové dokumentace a BIM workflow. Pro lištu SKU 6093303 jsou dostupné technické podklady včetně výkresů průřezu profilu s kótami montážního slotu, které projektant potřebuje pro správné nadimenzování kročeje sádrokartonového podhledu. LDT a IES fotometrické soubory jsou k dispozici pro jednotlivé magnetické moduly kompatibilní s touto lištou – výpočty osvětlenosti v programech DIALux nebo Relux tak vycházejí z reálně změřených distribucí světla. Protokol DALI (třída ochrany 3, napájení 48 V DC) zjednodušuje integraci do systémů řízení budov (BMS) a umožňuje zpracování energetického průkazu budovy s přesnou dokumentací regulace. Délka 2 000 mm a standardní rozměry balení 2 020 × 70 × 70 mm usnadňují logistiku i na staveništích s omezeným přístupem. Kontaktujte technické oddělení LED2 pro přístup k CAD souborům a kompletní projektové dokumentaci.

Časté dotazy

Jaký stmívací systém MAG IN TRACK podporuje?

Lišta MAG IN TRACK SKU 6093303 podporuje stmívání protokolem DALI (Digital Addressable Lighting Interface). DALI umožňuje adresovatelné řízení jednotlivých svítidel nebo celých skupin nezávisle na sobě – každý magnetický modul připojený k lište lze zařadit do samostatné DALI skupiny nebo scény. Systém je kompatibilní s DALI-2 zařízeními a řídícími jednotkami od předních výrobců jako Helvar, Tridonic nebo Osram. Napájecí napětí lišty je 48 V DC, stmívací signál DALI se přivádí samostatným dvouvodičovým vedením. Třída ochrany 3 potvrzuje, že lišta pracuje výhradně s bezpečným malým napětím, což zjednodušuje instalaci v obytných i komerčních interiérech s krytím IP 20.

Jak se MAG IN TRACK instaluje do podhledu?

Hliníkový profil MAG IN TRACK o délce 2 000 mm se zapouští přímo do sádrokartonového nebo kazetového podhledu. Perforovaná montážní příruba (viditelná na fotografii profilu) se přišroubuje k nosné konstrukci stropu ještě před finálním uzavřením podhledu. Šířka montážního slotu musí odpovídat průřezu profilu – přesné kóty jsou uvedeny v technickém výkrese ke stažení. Po instalaci zůstává na povrchu stropu viditelný pouze úzký otvor pro zasunutí magnetických modulů. Elektrické připojení se realizuje prostřednictvím tří měděných kontaktních vodičů uvnitř profilu, které přenášejí napájení 48 V DC a signál DALI. Délka balení 2 020 mm počítá s rezervou pro manipulaci.

Lze MAG IN TRACK použít v koupelně nebo vlhkých prostorách?

Lišta MAG IN TRACK SKU 6093303 má krytí IP 20, které odpovídá ochraně proti pevným tělesům větším než 12 mm, avšak bez ochrany proti vlhkosti a stříkající vodě. Instalace v koupelnách, wellness centrech nebo jiných vlhkých prostorách proto není doporučena a neodpovídá normám ČSN EN 60598 pro instalaci ve vlhkých zónách. Pro prostory s vyšší vlhkostí vzduch je nutné zvolit systémy s krytím minimálně IP 44 nebo vyšším. MAG IN TRACK je určena výhradně pro suché interiérové prostory – obytné místnosti, kanceláře, obchodní prostory a hotelové prostory s třídou prostředí odpovídající IP 20.
